MHG ProCon HT 150 Handbuch Seite 150

Hydraulikschemata
Zweier Kaskade, ein Pumpenheizkreis und Brauchwasser mit Ladepumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Mit dem ProCon HT 150 können bis zu max. 6 Kessel kaskadiert werden.
Mit dem ProCon HT 225 können bis zu max. 4 Kessel kaskadiert werden.
AF
2
AG
Sk06-8380/007_c
Stand : 19.07.2010

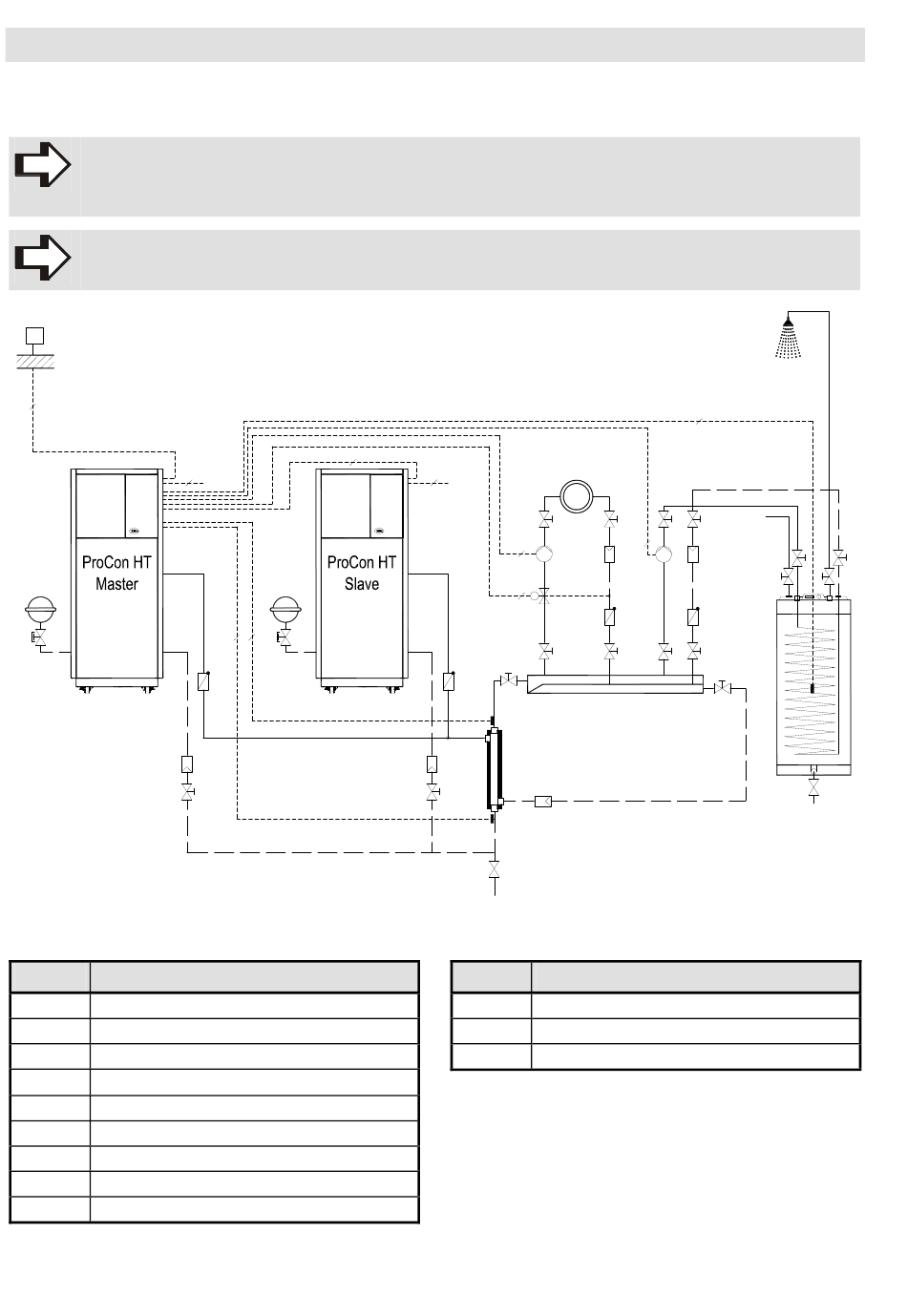

Abb. 50: Zweier Kaskade, ein Pumpenheizkreis und Brauchwasser mit Ladepumpe
Legende zu Abb. 50:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
Master Kaskade Master
MK Mischerkreis
NA Netzanschluss
RL Rücklauf
Slave Kaskade Slave
VL Vorlauf
Z Zirkulation
150/164
2
3 NA
AG
2 2
VL
RL
Bedeutung
3 NA
MK
3
4
M
Kürzel
2 2-adriges Kabel
3 3-adriges Kabel
4 4-adriges Kabel
ProCon HT 150/HT 225
2
Z
3
Bedeutung
