Hydraulikschemata
11
Hydraulikschemata
11.1 Hydraulikschemata
Ein Pumpenheizkreis und Brauchwasserspeicher mit Ladepumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Mit dem ProCon HT 150 können bis zu max. 6 Kessel kaskadiert werden.
Mit dem ProCon HT 225 können bis zu max. 4 Kessel kaskadiert werden.
AF
2
AG
Sk06-8380/002_a
Stand : 14.07.2010

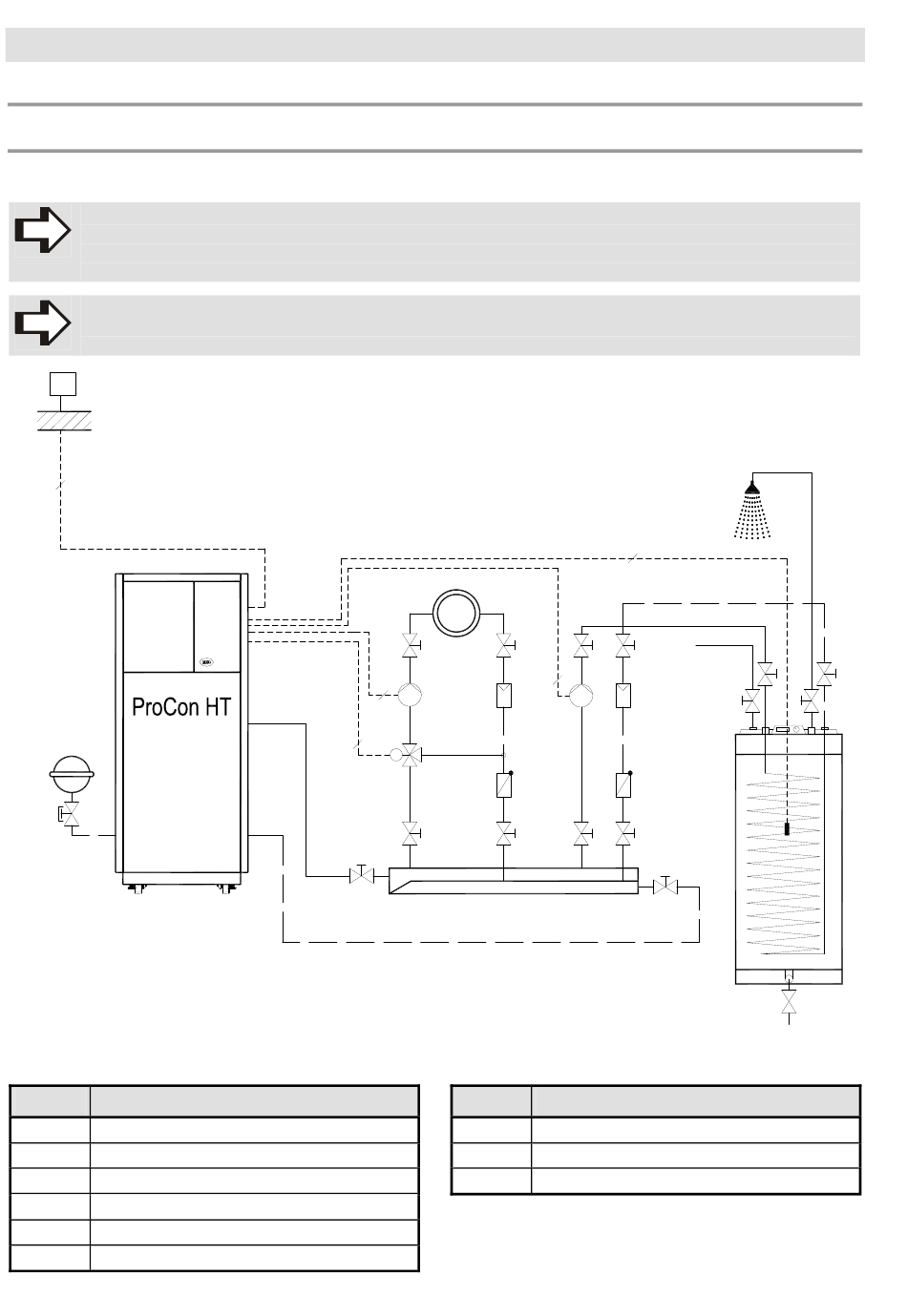

Abb. 46:
Ein Pumpenheizkreis und Brauchwasserspeicher mit Ladepumpe
Legende zu Abb. 46:
Kürzel
AF
Außentemperaturfühler
AG
Ausdehnungsgefäß
MK
Mischerkreis
RL
Rücklauf
VL
Vorlauf
Z
Zirkulation
142/164
3
4
VL
RL
Bedeutung
MK
3
M
Kürzel
2
2-adriges Kabel
3
3-adriges Kabel
4
4-adriges Kabel
ProCon HT 150/HT 225
2
Z
Bedeutung
