MHG ProCon HT 150 Handbuch Seite 144

Hydraulikschemata
Ein Pumpenheizkreis, ein Mischerheizkreis und Brauchwasserspeicher mit Ladepumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Mit dem ProCon HT 150 können bis zu max. 6 Kessel kaskadiert werden.
Mit dem ProCon HT 225 können bis zu max. 4 Kessel kaskadiert werden.
AF
2
AG
Sk06-8380/004_b
Stand : 30.07.2010

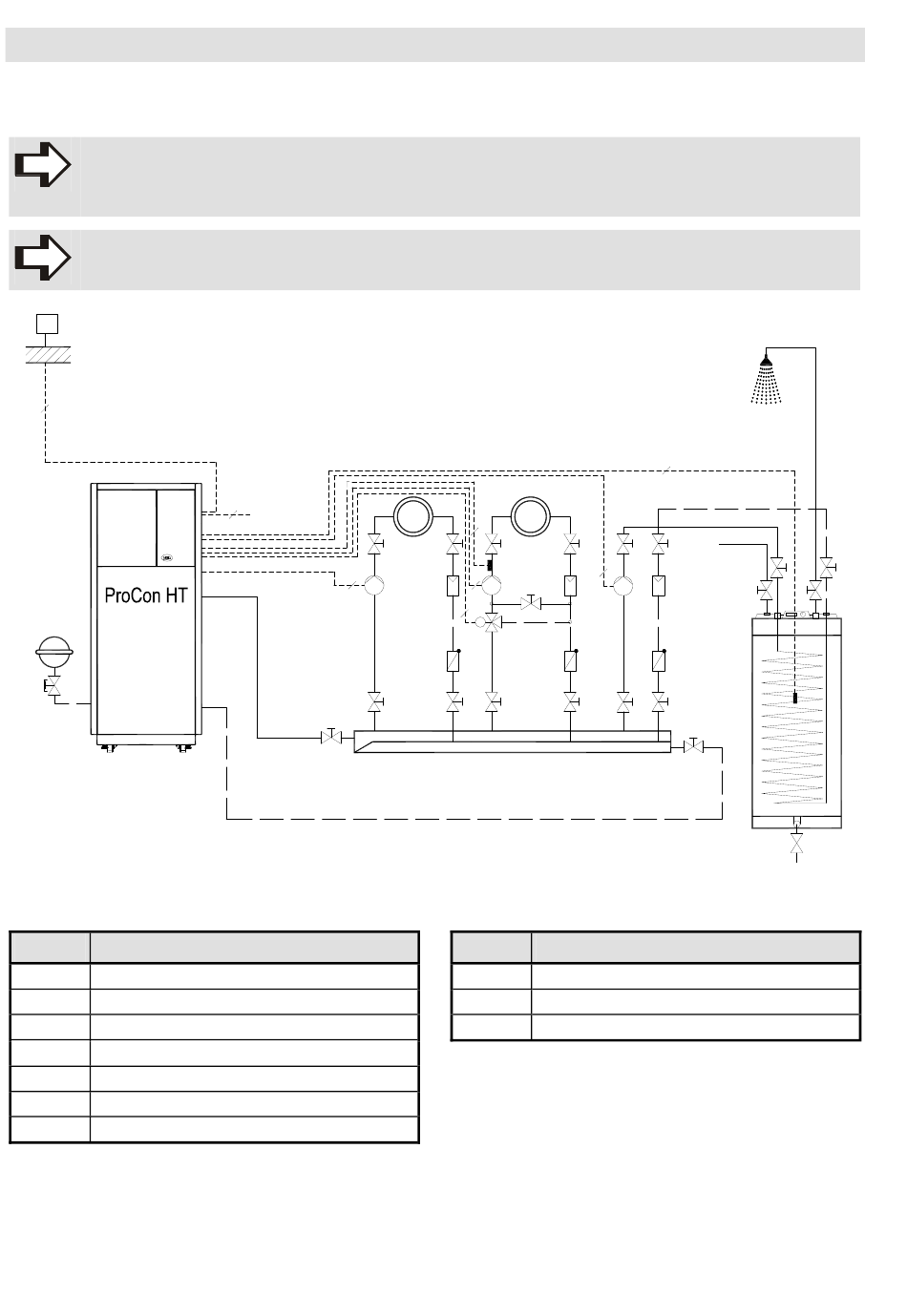

Abb. 47: Ein Pumpenheizkreis, ein Mischerheizkreis und Brauchwasserspeicher mit Ladepumpe
Legende zu Abb. 47:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
HK Heizkreis
M Motor
MK Mischerkreis
NA Netzanschluss
Z Zirkulation
144/164
3 NA
3
Bedeutung
2
HK1 MK2
3
4
M
Kürzel
2 2-adriges Kabel
3 3-adriges Kabel
4 4-adriges Kabel
ProCon HT 150/HT 225
