Hydraulikschemata
Zweier Kaskade, ein Pumpenheizkreis, ein Mischerheizkreis und Brauchwasser mit Lade-
pumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Mit dem ProCon HT 150 können bis zu max. 6 Kessel kaskadiert werden.
Mit dem ProCon HT 225 können bis zu max. 4 Kessel kaskadiert werden.
AF
2
3 NA
AG
Sk06-8380/008_c
Stand : 23.07.2010
RL

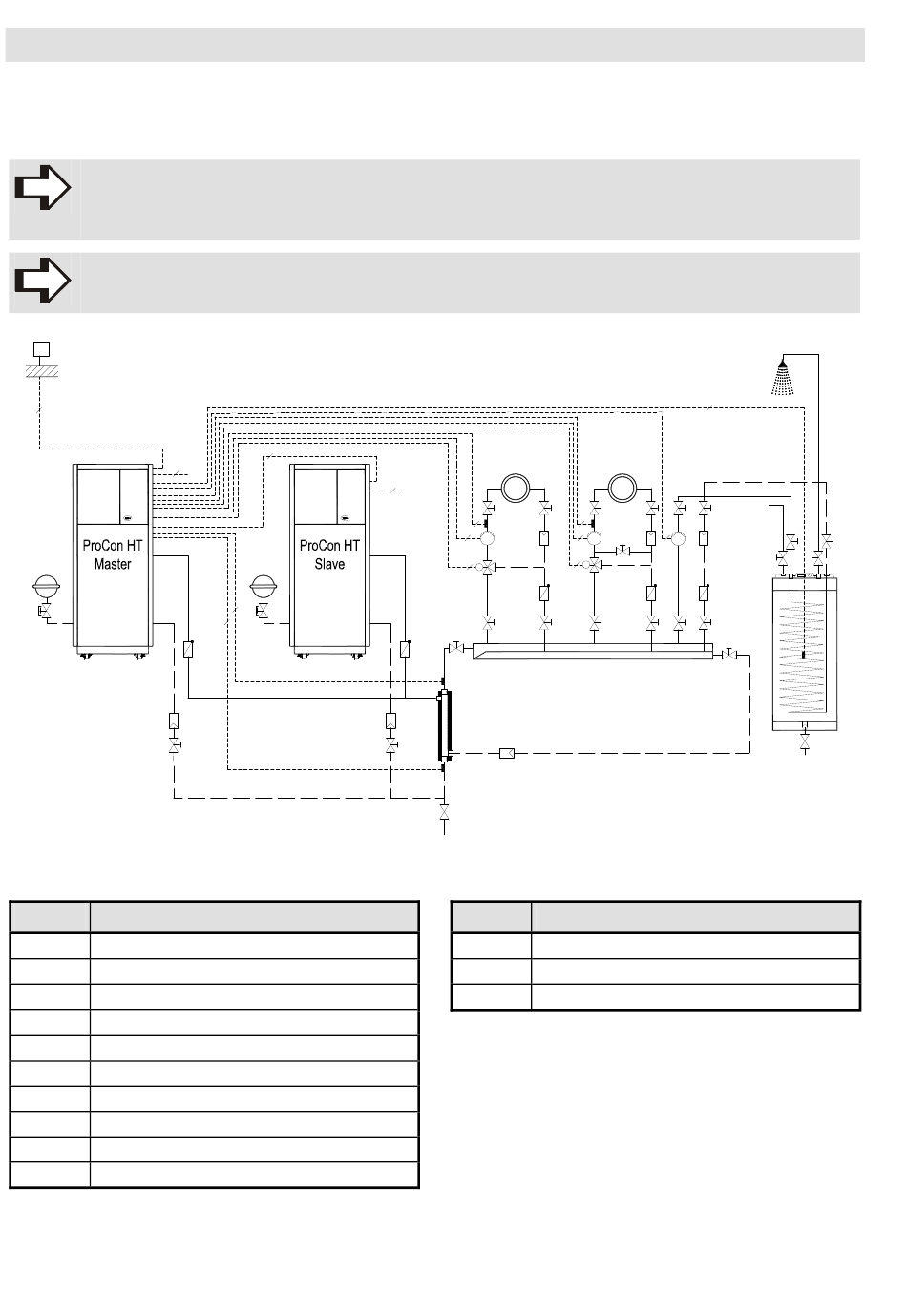

Abb. 51: Zweier Kaskade, ein Pumpenheizkreis, ein Mischerheizkreis und Brauchwasser mit Ladepumpe
Legende zu Abb. 51:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
M Motor
Master Kaskade Master
MK Mischerkreis
NA Netzanschluss
RL Rücklauf
Slave Kaskade Slave
VL Vorlauf
Z Zirkulation
