MHG ProCon Streamline Flash Anleitung Zur Montage - Inbetriebnahme - Wartung Seite 70

Montage
B Abgasrohr an der Außenwand
23
70/148
HINWEIS!
Die dargestellte Installationsart stellt einen Installa-
tionsvorschlag dar (ohne Anspruch auf Vollständig-
keit). Die Installation muss vom Fachmann nach den
gültigen Normen und Vorschriften durchgeführt wer-
den.
B
C
B2
K

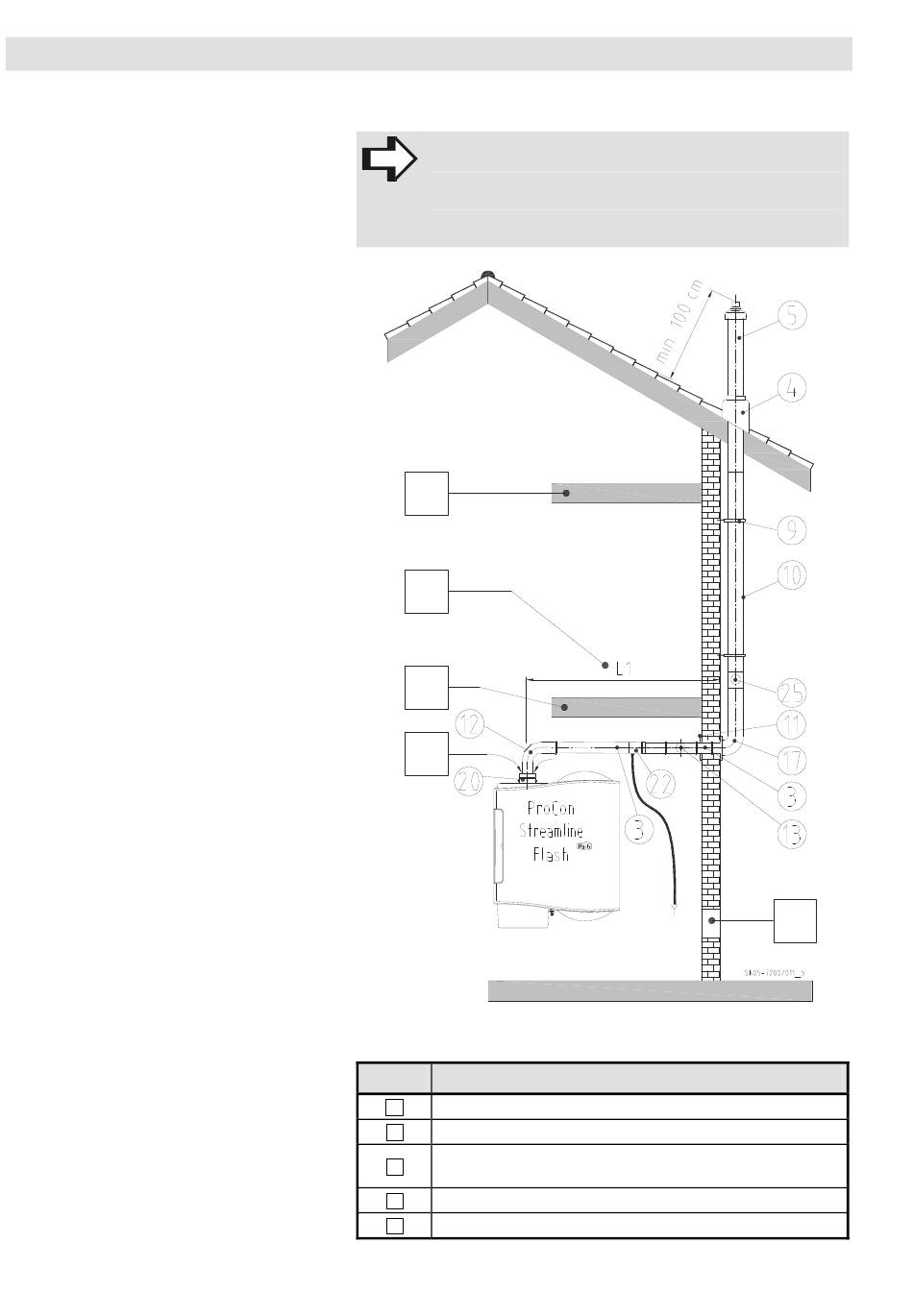

Abb. 33: B Abgasrohr an der Außenwand
23
Legende zu Abb. 33:
Kürzel
Decke F30
B
Decke F90 = Beton
B2
Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche
C
Kontrollöffnung eingebaut werden
Lüftungsöffnung ins Freie 1x150 cm² oder 2x75 cm²
J
Raumluft
K
ProCon Streamline Flash
Bedeutung
J
