Montage
C
Luft-Abgas-System im Schacht
33X
und Luft-Abgas-Rohrsystem mit
Dachdurchführung
58/148
HINWEIS!
Die dargestellte Installationsart stellt einen Installa-
tionsvorschlag dar (ohne Anspruch auf Vollständig-
keit). Die Installation muss vom Fachmann nach den
gültigen Normen und Vorschriften durchgeführt wer-
den.
B1
B
C
B2
D

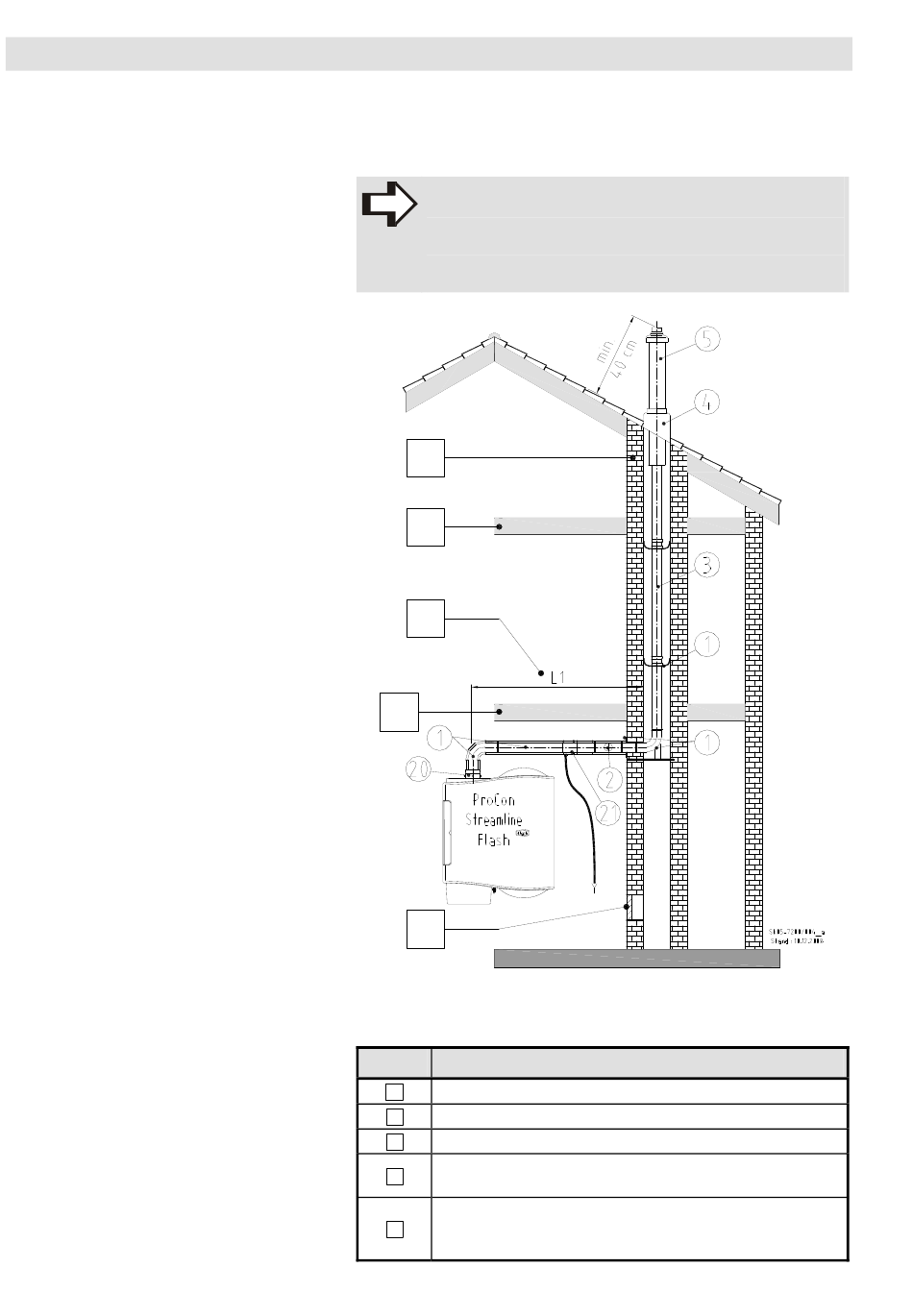

Abb. 27:
C
Luft-Abgas-System im Schacht und Luft-Abgas-
33X
Rohrsystem mit Dachdurchführung
Legende zu Abb. 27:
Kürzel
Decke F30
B
Schacht F90 oder F30
B1
Decke F90 = Beton
B2
Wenn L1 größer als 1 m ist, muss ggf. eine zusätzliche
C
Kontrollöffnung eingebaut werden
Prüf- und Reinigungsöffnung nur erforderlich, wenn die
Kontrollöffnung mehr als 30 cm vom Schacht entfernt
D
ist.
