ProCon Streamline Flash
5

Technische Daten

5.1 Abmessungen und
Anschlusswerte

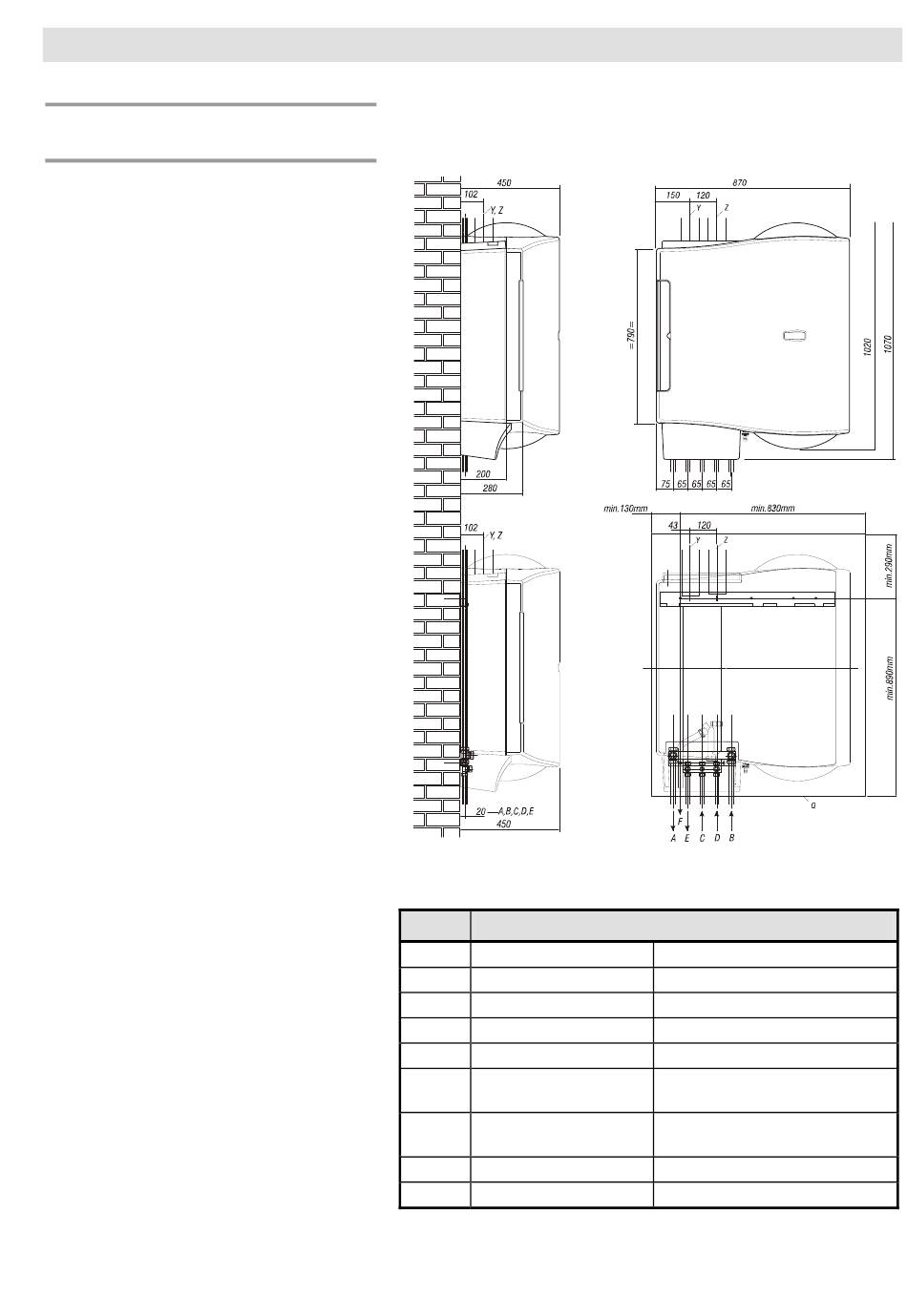

Abb. 1: Einbaumaße
Legende zu Abb. 1:
Kürzel
A Heizungsvorlauf
B Heizungsrücklauf
C Gas
D Kaltwasser
E Warmwasser
F Kondensatablauf
Freier Bereich an der
Q
Wand
Y Luftzufuhr
Z Abgas / Zuluft
Technische Daten
Bedeutung
Glattrohr Ø 22 mm
Glattrohr Ø 22 mm
½"
Ø 15 mm
Ø 15 mm
Ø 32 mm (Anschluss Siphon)
Ø 25 mm (Ablauf Siphon)
Ø 80 (Dichtring)
DN 80 / DN 125
21/148
