Montage
Anschluss elektrischer Bauteile
38/148
Den Siphon, wie in Abb. 14 dargestellt, montieren. Darauf achten,
-
dass das Kondensat frei abtropfen kann.
In der Schlauchleitung darf sich kein Wasser stauen (Schlauch
-
darf nicht durchhängen und nicht knicken).
Keinen zusätzlichen Siphon fest mit dem Anschluss am Gas-
-
Brennwertgerät Verbinden.

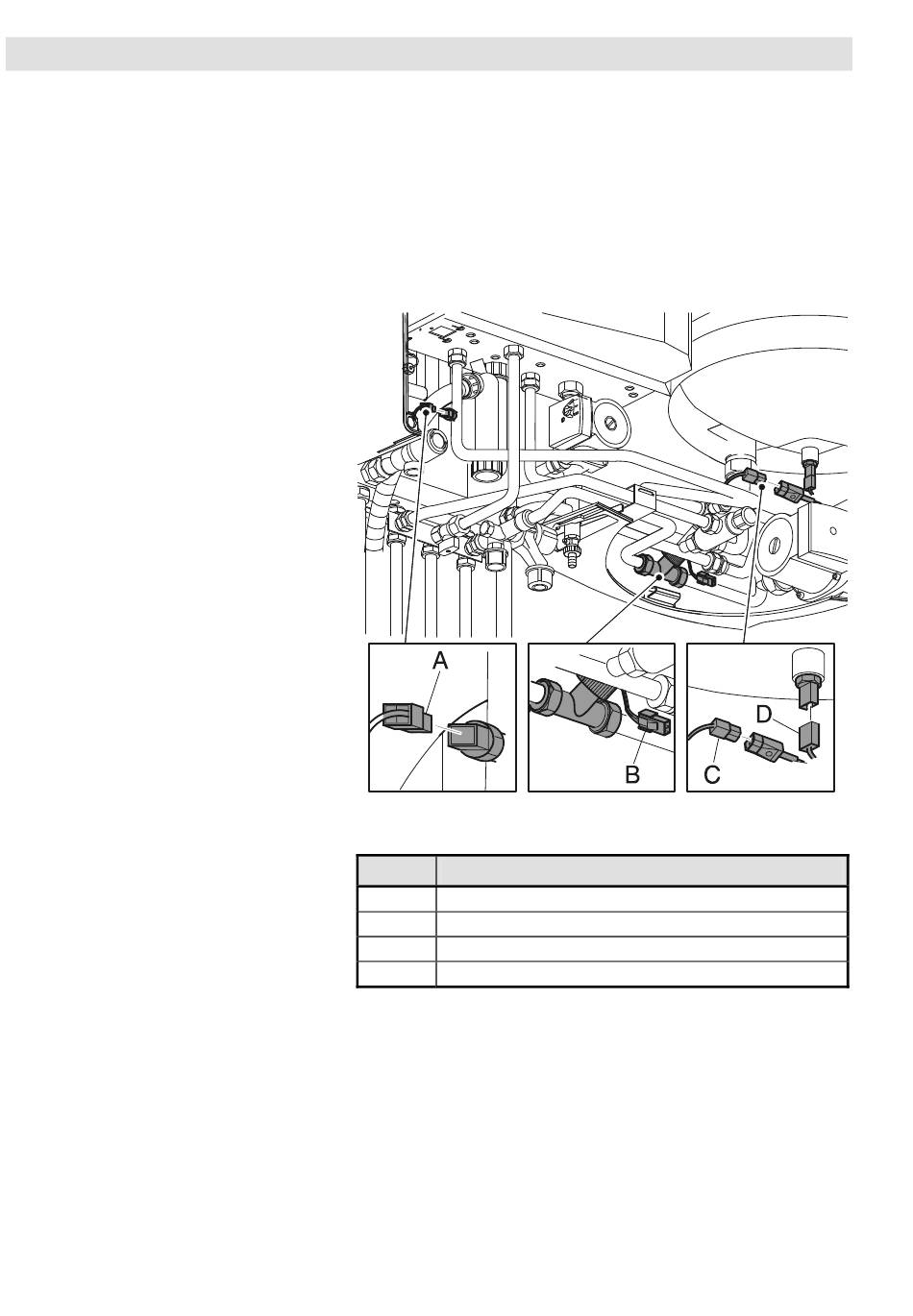

Abb. 18:
Positionen der elektrischen Bauteile
Legende zu Abb. 30:
Kürzel
A
Brauchwasserfühler
B
Strömungsschalter
C
Brauchwasserpumpe
D
Speicherfühler
Den Stecker für den Brauchwasserfühler (A) auf den Brauchwas-
-
serfühler aufstecken.
Den Stecker des Strömungsschalters (B) auf den Stecker am Ka-
-
belbaum aufstecken.
Die Stecker der Brauchwasserpumpe (C) zusammenstecken.
-
Den Stecker für den Speicherfühler (D) auf den Speicherfühler
-
aufstecken.
