APV PS 120 M1 Aufbauanleitung Seite 6

•

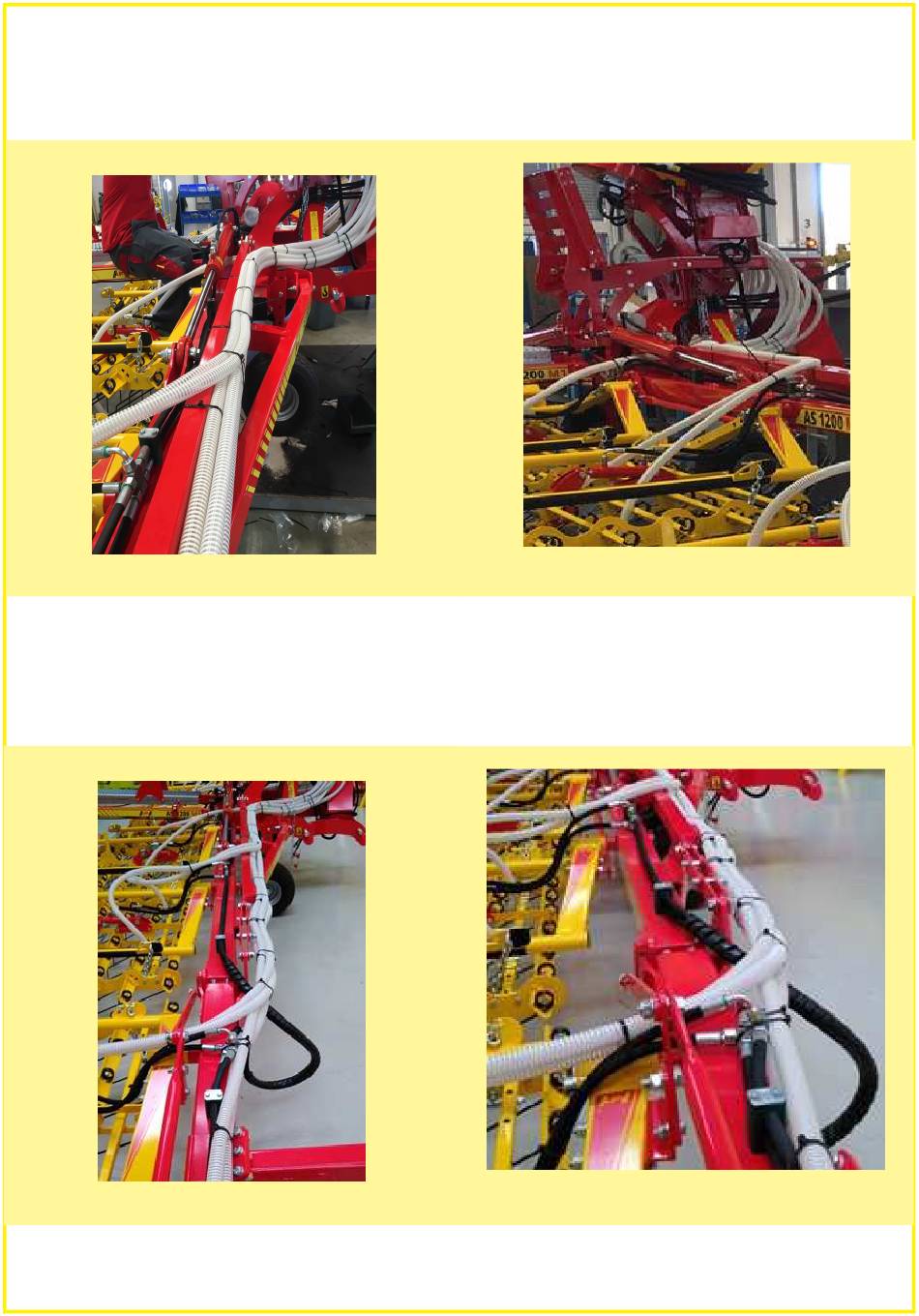

Die Schläuche für die nächst gelegenen Striegelfelder werden entlang des Seitenrahmens
verlegt und mit Kabelbindern befestigt (Abbildung 17).
•
Über dem Drehpunkt der Striegelbefefestigung werden die Schläuche zu den Prallblechen am
Striegelfeld verlegt. Das Gleiche gilt für das gegenüberliegende Striegelfeld (Abbildung 18).
Abbildung 17
•
Für die nächsten Striegelfelder müssen die Schläuche entlang der Scherklappung geführt
werden. Hier ist genau wie am Bild vorgegeben die Befestigung mittels Kabelbindern
durchzuführen (Abbildung 19).
•
Über dem Drehpunkt der Striegelfeldbefestigung werden die Schläuche zu den Prallblechen am
Striegelfeld verlegt. Bitte genau wie am Bild ersichtlich verlegen. Das Gleiche gilt für das
gegenüberliegende Striegelfeld (Abbildung 20).
Abbildung 19
Seite 6
Abbildung 18
Abbildung 20
