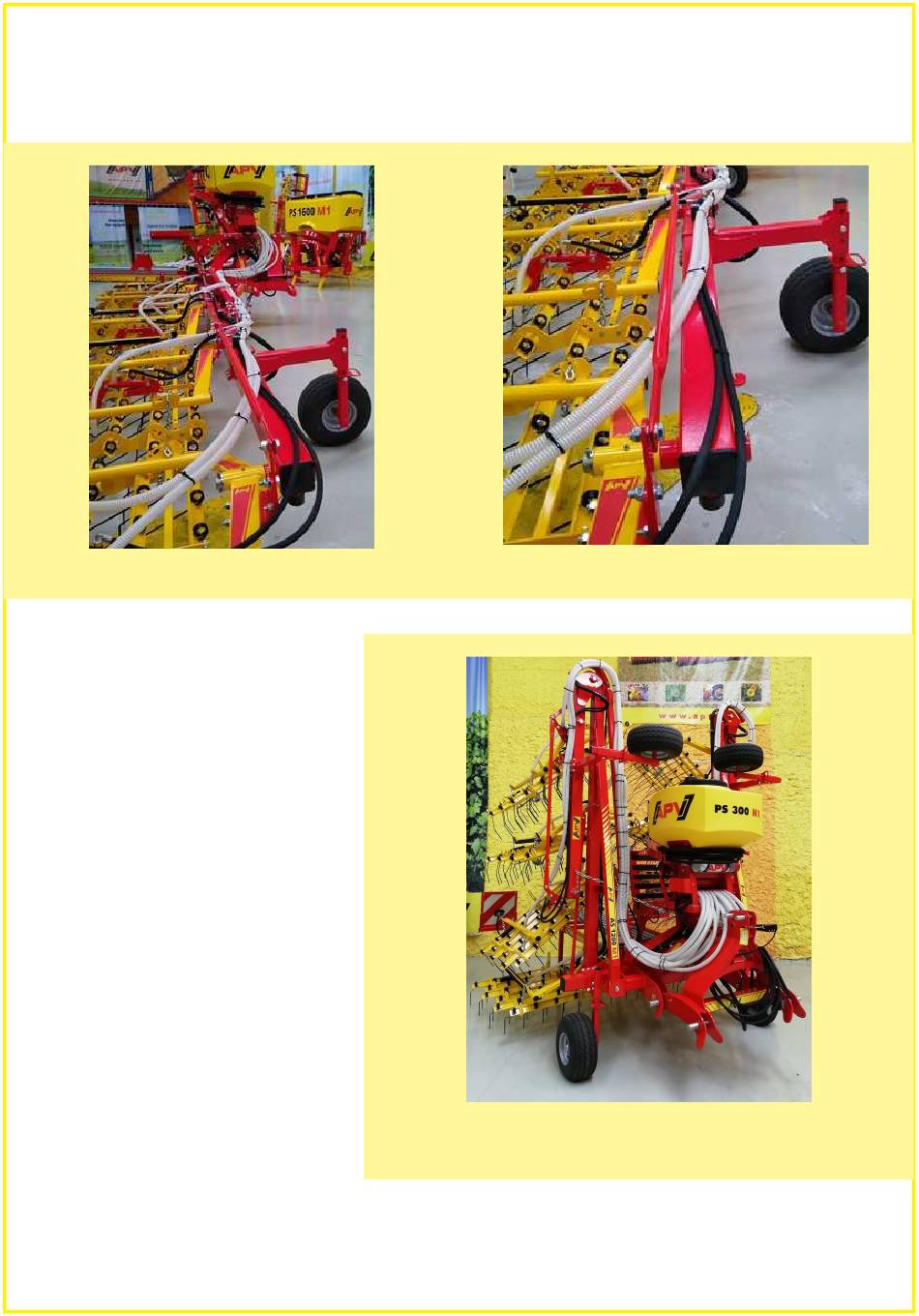

Die Schläuche für die außen gelegenen Striegelfelder werden entlang des Seitenrahmens verlegt
und mit Kabelbindern befestigt (Abbildung 21).
•
Wie am Bild ersichtlich werden die Schläuche zu den Prallblechen am Striegelfeld verlegt und
befestigt. Das Gleiche gilt für das gegenüberliegende Striegelfeld (Abbildung 22).
Abbildung 21
•
Zum Schluss muss kontrolliert
werden, ob eine Klappung
ohne Quetschung eines
Schlauches möglich ist
(Abbildung 23).
Abbildung 22
Abbildung 23
