APV PS 120 M1 Aufbauanleitung Seite 5

•

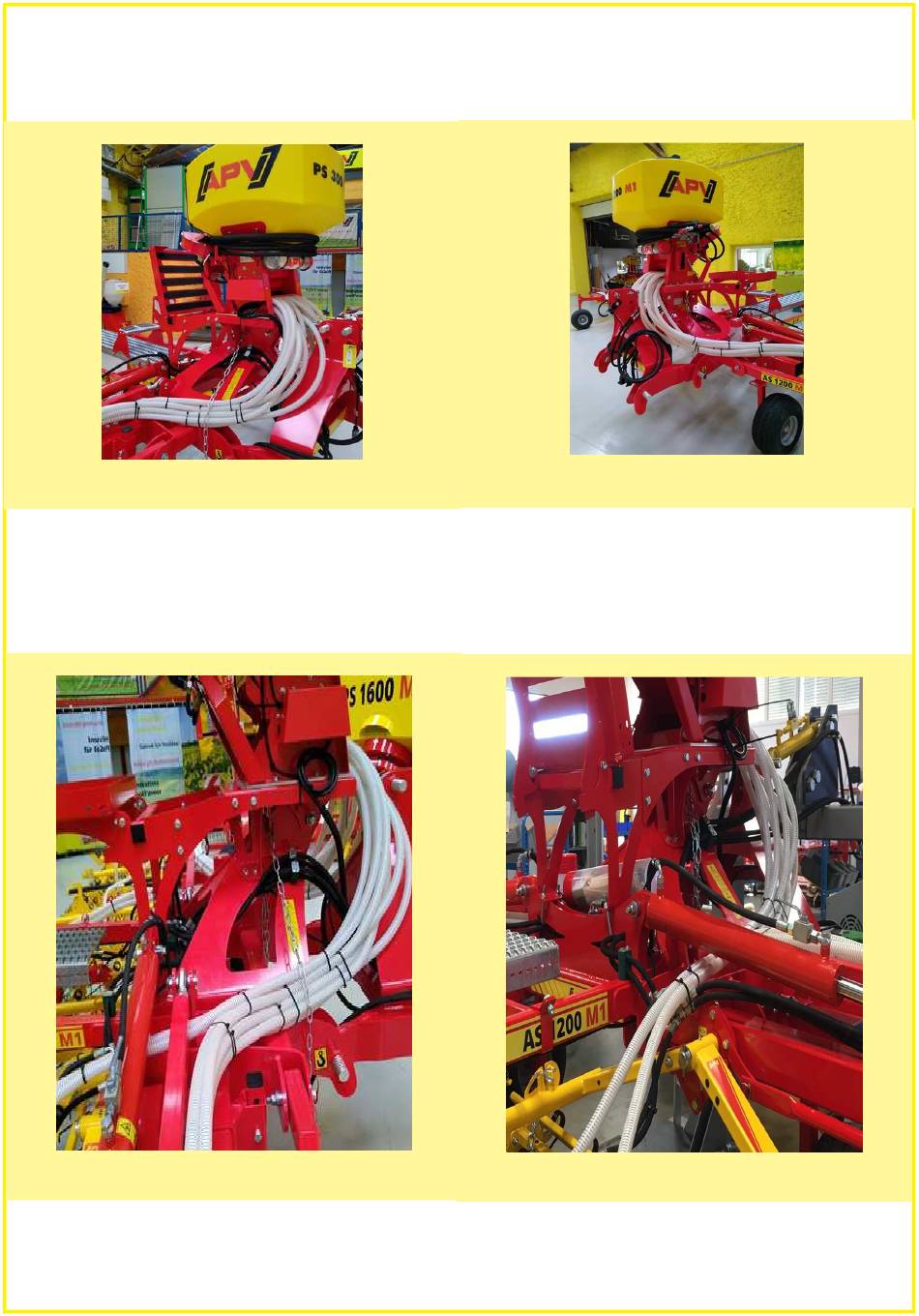

Für die linke Striegelseite werden die Ausgänge links vom PS500 genommen – für die rechte
Striegelseite werden die Ausgänge rechts vom PS500 genommen. Die Schläuche in einem
weiten Bogen nach unten verlegen (Abbildungen 13 und 14).
Abbildung 13
• Die Schläuche zu den Feldern am Mittelrahmen werden jeweils unterhalb des
Klappungszylinders zu den Prallblechen geführt. Die Befestigung erfolgt mittels Kabelbinder an
den Hydraulikschläuchen und gemeinsam mit anderen Schläuchen (Abbildungen 15 und 16).
Abbildung 15
Abbildung 14
Abbildung 16
Seite 5
