2.2 PS – Montage
•

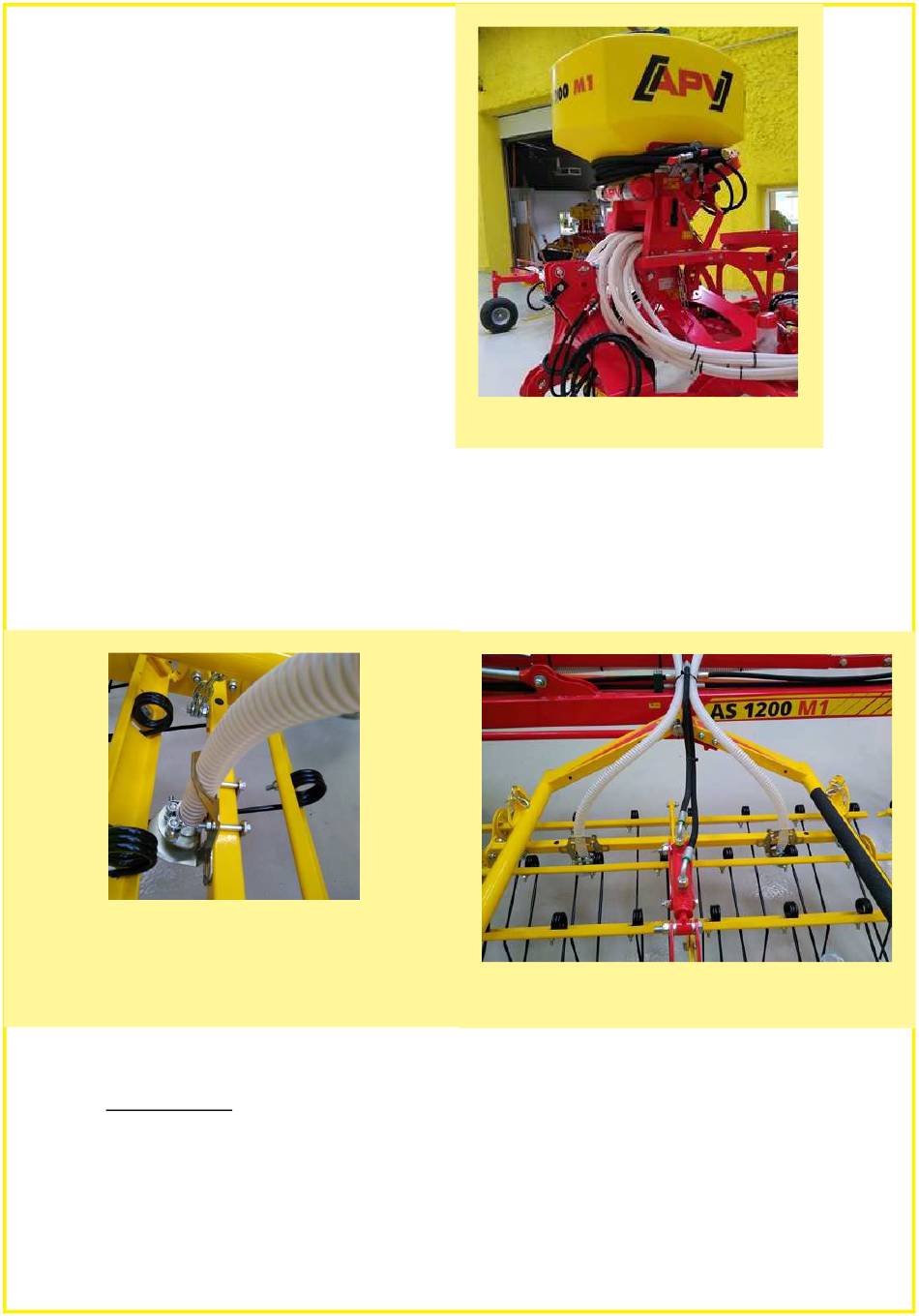

Montieren Sie den PS 120-500 mit den
Schlauchausgängen in Fahrtrichtung.
Befestigen Sie den PS mit den
mitgelieferten Schrauben (Abbildung 10).
3

Prallblechmontage und Schlauchverlegung

3.1 Prallblechmontage
•
Montieren Sie die Prallbleche mit den Bügeln an die vordere Querverbindung vom
Striegelfeldrahmen – Abstand zur Mitte jeweils ca. 300 mm. Dies wiederholen Sie bei allen
Striegelfeldern (Abbildung 11 und 12).
Abbildung 11

3.2 Schlauchverlegung

•
Schlauchlängen:
2 Striegelfelder am Mittelrahmen: 4 Stk Schlauch mit je 3000 mm Länge
2 Striegelfelder am inneren Seitenrahmen: 4 Stk Schlauch mit je 4000 mm Länge
2 Striegelfelder am Drehpunkt innerer/äußerer Seitenrahmen: 4 Stk Schlauch mit je 5800 mm
Länge
2 Striegelfelder am äußeren Seitenrahmen: 4 Stk Schlauch mit je 2000 mm Länge
Seite 4
Abbildung 10
Abbildung 12
