Konfiguration der externen Steuerung
1. Den Pfad:
E
/ A
XTRAS
2. Den Menüpunkt „Externe Steuerung" von Status „AUS" auf „Relais" oder
wechseln (abhängig vom gewollten eingekoppelten Signal, siehe Kapitel weiter oben). Wenn die externe
Steuerung aktiviert ist erscheint ein Pfeil-Symbol auf der Titelzeile.
3. Wenn ein gültiger Status (>0) aktiv ist, wird ein Pfeil in der oberen Menüleiste angezeigt (siehe Bild
oben). Der Analysator ist nun im Slave-Modus und führt den jeweiligen Befehl aus, bis eine neue
Befehlseingabe vom Master-Gerät kommt. Einige externen Steuerungseinstellungen können frei

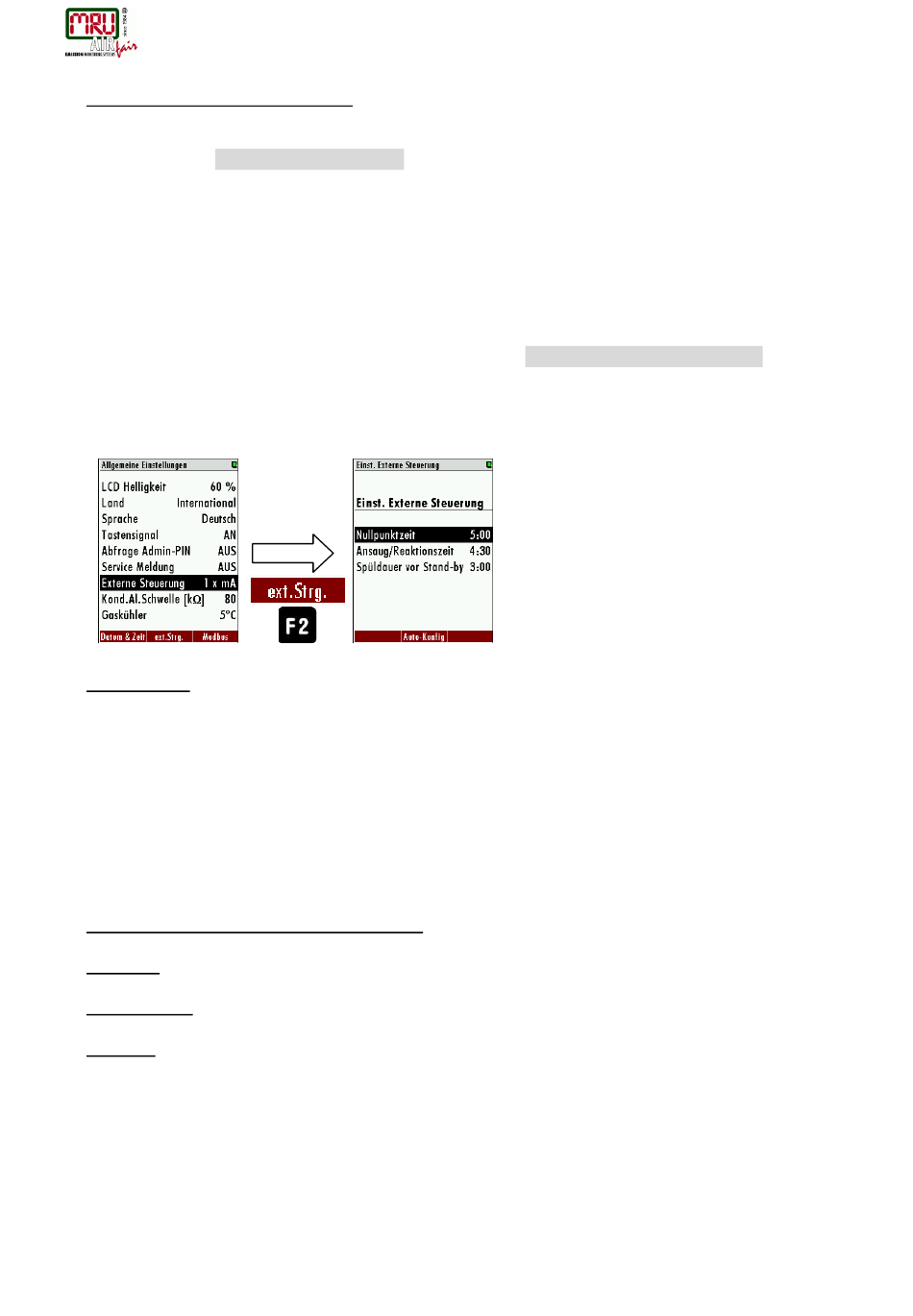

konfiguriert werden. Diese befinden sich unter dem Pfad:
Benutzer kann hier die Nullpunktzeit, die Ansaug/ Reaktionszeit und die Spüldauer vor Stand-by
einstellen. Beim aktivieren der externen Steuerung durchläuft der Analysator folgende Phasen.
Fall 1: Stand-by
Der Stand-by Modus wird aktiviert, wenn die Status-Nummer die Anzahl der installierten Messstellen
überschreitet (Beispiel: 4 installierte Messstellen und aktive Status-Nummer ist die 5). Ein Stand-by Modus hat
folgenden Verlauf:
Spülung über Nullgasstutzen (hängt von konfigurierten Zeit ab).
Stand-by Modus bis eine Status-Nummer eingegeben wird, welche einer installierten Messstelle
entspricht.
Fall 2: Aktive externe Steuerung für eine Messstelle
Nullpunkt: Zuerst wird eine Nullpunktnahme durchgeführt. Die Laufzeit der Nullpunktnahme kann im Menü
ext.Str eingestellt werden.
Gas ansaugen: Während der Gas ansaugen Phase wird das gesamte System mit Messgas gespült, um die T90
Zeit des Analysators zu erreichen.
Messung: Die Messung wird nach der „Gas ansaugen" Phase gestartet. Das Gerät bleibt Modus Messung bis
das Signal der externen Steuerung geändert wird. Die untere Tabelle zeigt die möglichen Status-Nummern,
welche vom Analysator angenommen werden können.
SWG100 BIOcompact Bedienungsanleitung
öffnen.
E
LLGEMEINE
INSTELLUNGEN
„4 x
mA" oder
E
/ A
E
XTRAS
LLGEMEINE
INSTELLUNGEN
„1 x
mA"
(F2). Der
E
.S
XT
TR
33 / 80
