Dieses Menü ist der Stamm aller Menüs und wird selbstständig nach Abschluss des
Selbsttestes angezeigt. In der Titelzeile sieht man links den aktuellen Messzyklusstatus und wie
lange dieser noch dauert und rechts eine Messstellennummer. Im Mittelbereich des Menüs
werden Messwerte angezeigt.

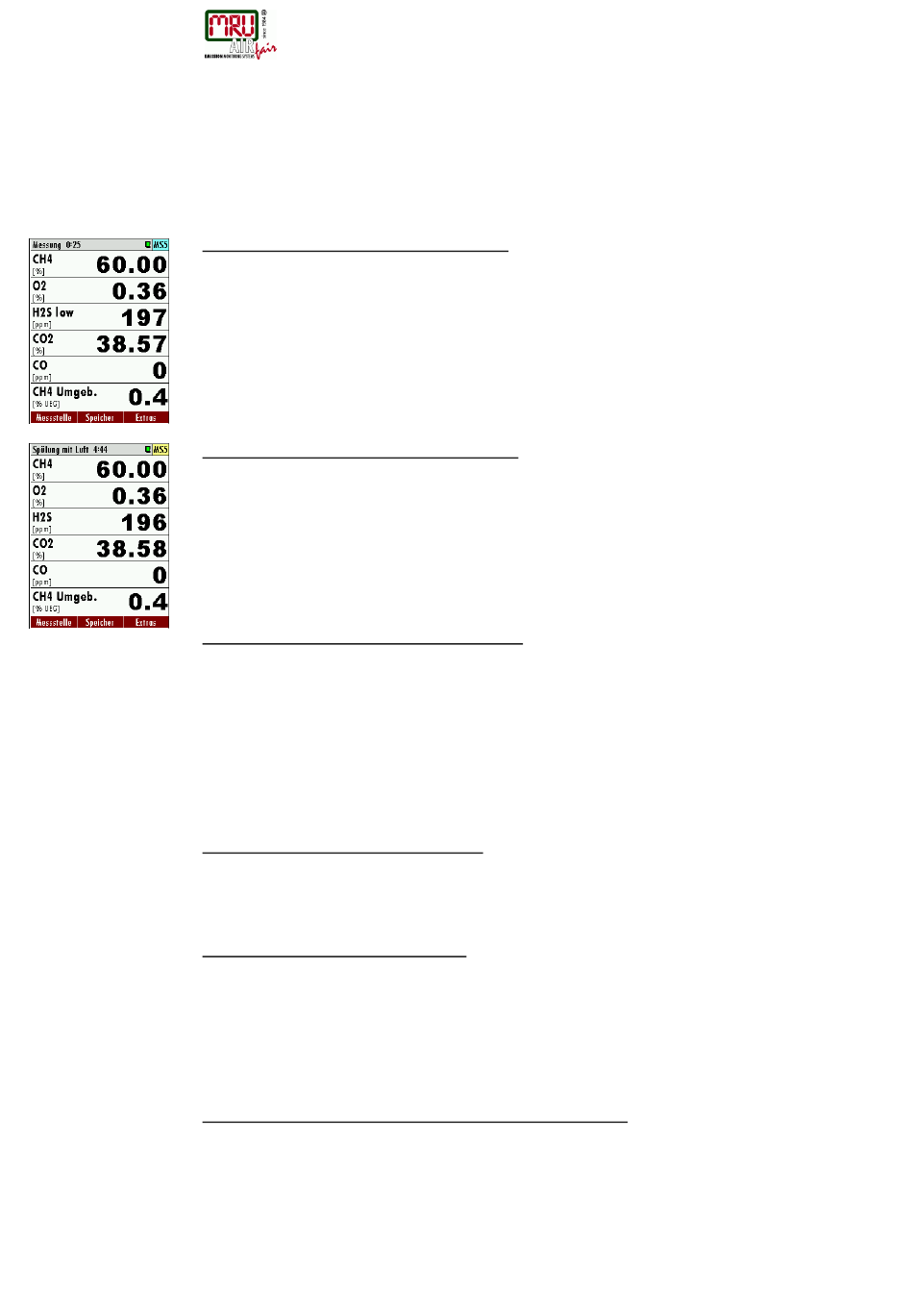

Darstellung während des Status "Messung"
In der Titelzeile sieht man links "Messung" und die verbleibende Messdauer, sowie rechts die
hellblau unterlegte Messstellennummer MSx, die gerade gemessen wird. Im Mittelbereich des
Menüs werden die aktuellen (Live-)Messwerte angezeigt.
Darstellung außerhalb des Status "Messung"
In der Titelzeile sieht man links "Spülung mit Luft" oder "Gas ansaugen MSx" und die
verbleibende Dauer des momentanen Status. Rechts oben sieht man die gelb unterlegte
Messstellennummer MSx, die zuvor gemessen wurde oder die man zur Anzeige zuvor
ausgewählt hat und deren Messwerte gehalten werden, bis sie wieder gemessen wird. Im
Mittelbereich des Menüs werden die gehaltenen Messwerte dieser Messstelle angezeigt.
Änderung der Darstellungsart Zoom/Standard
Zwei Anzeigearten der Messwerte sind möglich:
Zwischen den beiden Anzeigearten kann umgeschaltet werden, indem man die Menütaste
drückt und dann die Funktion Zoomansicht/Standardansicht wählt. Bei Geräten mit nur einer
Messstelle geht die Umschaltung zusätzlich auch mit den Pfeiltasten hoch/runter.
Wechsel der angezeigten Messwertseite
Mit den Pfeiltasten links/rechts kann bei beiden Anzeigearten die Seite gewechselt werden. Die
neue Seitennummer wird in der Titelzeile für einen Moment kurz nach dem erfolgtem Wechsel
angezeigt.
Änderung der angezeigten Messstelle
Bei Geräten mit mehreren Messstelle kann mit den Pfeiltasten hoch/runter die angezeigte (nicht
die gemessene) Messstelle gewechselt werden. Auf diese Weise kann man sich sehr schnell
über die zuletzt gemessenen Werte aller Messstellen einen Überblick verschaffen. Im
Hintergrund setzt der Analysator den Messzyklus ungestört weiter. Sobald allerdings eine
Messphase beendet wird, dann schaltet die Anzeige automatisch auf die gerade gemessene
Messstelle um.
Manuelle Nullpunktnahme und Umschaltung der Messstellen
Bei Geräten mit nur einer Messstelle kann der Status "Messung" durch Druck auf die Taste
F1="Nullpunkt" abgebrochen werden und manuell die nächste Nullpunktnahme eingeleitet
werden.
48 / 80
6.4. Messmenü
Standardanzeige mit 6 Messwerten pro Seite (bis zu 4 Seiten = 24 Messwerte)
Zoomanzeige mit 2 Messwerten pro Seite (bis zu 6 Seiten = 12 Messwerte)
SWG100 BIOcompact Bedienungsanleitung
