2. Den Pfad Extras/ Allgemeine Einstellungen öffnen. F3=Modbus drücken. In diesem
Menü können die Modbusparameter eingestellt werden.

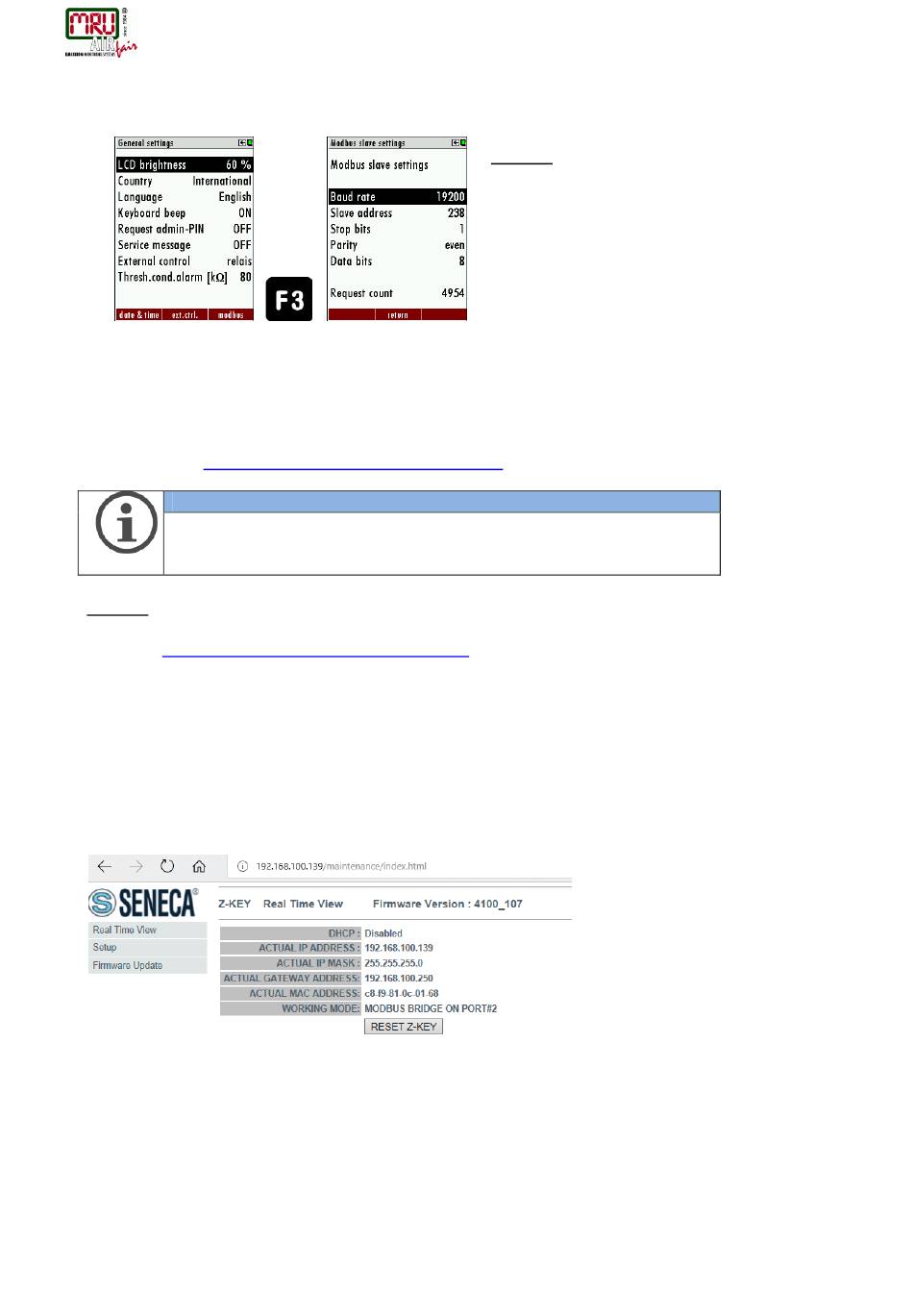

Abbildung: Die Screenshots zeigen eine Beispieleinstellung des Modbus-Slaves.
3. Im nächsten Schritt ist es nötig eine Verbindung zwischen dem Analysator und dem
Netzwerk herzustellen. Dazu muss der Browsers am PC geöffnet werden und die
folgende Adresse eingegeben werden:
http://192.xxx.xxx.xxx/maintenance/index.html
Wichtig
192.xxxx.xxx.xxx ist die IP-Adresse, welche in dem Modul konfiguriert wurde
(siehe Kapitel x.x).
Beispiel:
Die IP-Adresse des Modules sei 192.168.100.154. Daraus folgt, dass die Adresse für den
Webserver
http://192.168.100.154/maintenance/index.html
4. Die Webserverseite ist durch eine Passwortabfrage geschützt. Um die Webserverseite
aufzurufen muss folgender Benutzername und Passwort eingegeben werden:
a. Benutzername: admin
b. Passwort: admin.
5. Die folgende Seite wird gestartet:
6. "Setup" auswählen. Es erscheint eine Liste mit den derzeitigen Einstellungen:
SWG100 BIOcompact Bedienungsanleitung
Beispiel:
Baudrate: 19200
Slave address: 238
Stop bits: 1
Parity: even
Data bits: 8
ist.
