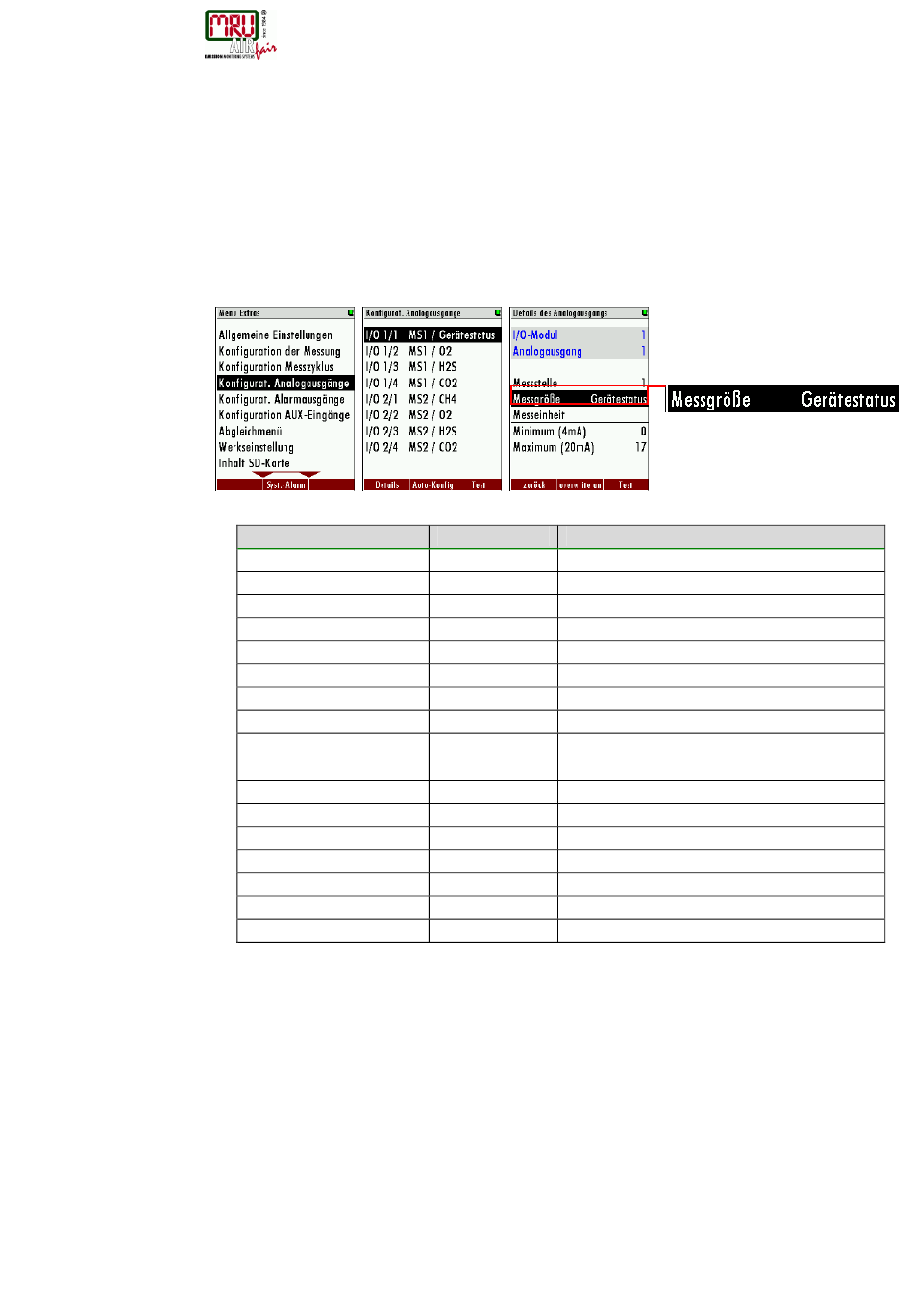

5.7. Zuordnung: Messstelle und Analysator-Status via IO Ausgang
Mit Hilfe des IO Modules kann der Benutzer auslesen, welche Messstelle gerade ausgewählt ist
und in was für einen Status sich der Analysator befindet. Um den derzeitigen Status auszulesen,
muss zuerst ein freier IO-Ausgangskanal ausgewählt werden. Schließlich muss das Menü:
Extras- Konfigurat. Analogausgänge
ausgewählt werden.
In diesem Menü muss ein freier IO-Ausgangskanal gewählt werden und der Menüpunkt
„Messgröße" auf „Gerätestatus" eingestellt werden.
Die untere Tabelle zeigt die möglichen Ausgangsstatus.
Jedes I/O Modul besitzt 2 Alarm Relays, welche den Zustand „Normally open" besitzen (Fail-Safe
Type). Jeder Alarmausgang wird mit 2 Kabeln verbunden. Die Alarmausgänge können mit einer P
LC oder DCS verbunden werden.
36 / 80
Signal [mA]
4,0
5,0
6,0
7,0
8,0
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
5.8. Konfiguration: Alarm Ausgänge des I/O Modules
SWG100 BIOcompact Bedienungsanleitung
Statusnummer
0
Power-On / Selbsttest
1
Messstelle 1
Messstelle 2
2
3
Messstelle 3
e 2
4
Messstelle 4
5
Messstelle 5
6
Messstelle 6
7
Messstelle 7
8
Messstelle 8
9
Messstelle 9
10
Messstelle 10
11
Nullpunktnahme
12
Gas sampling (Von jeder Messstelle)
13
System Alarm (Messwerte gehalten).
14
Manuelle Kalibrierung läuft
15
Automatische Kalibrierung läuft
16
Stand-By
Beschreibung
