Kopplingsschema - Dantherm CDT 30S MKII Serviceanleitung

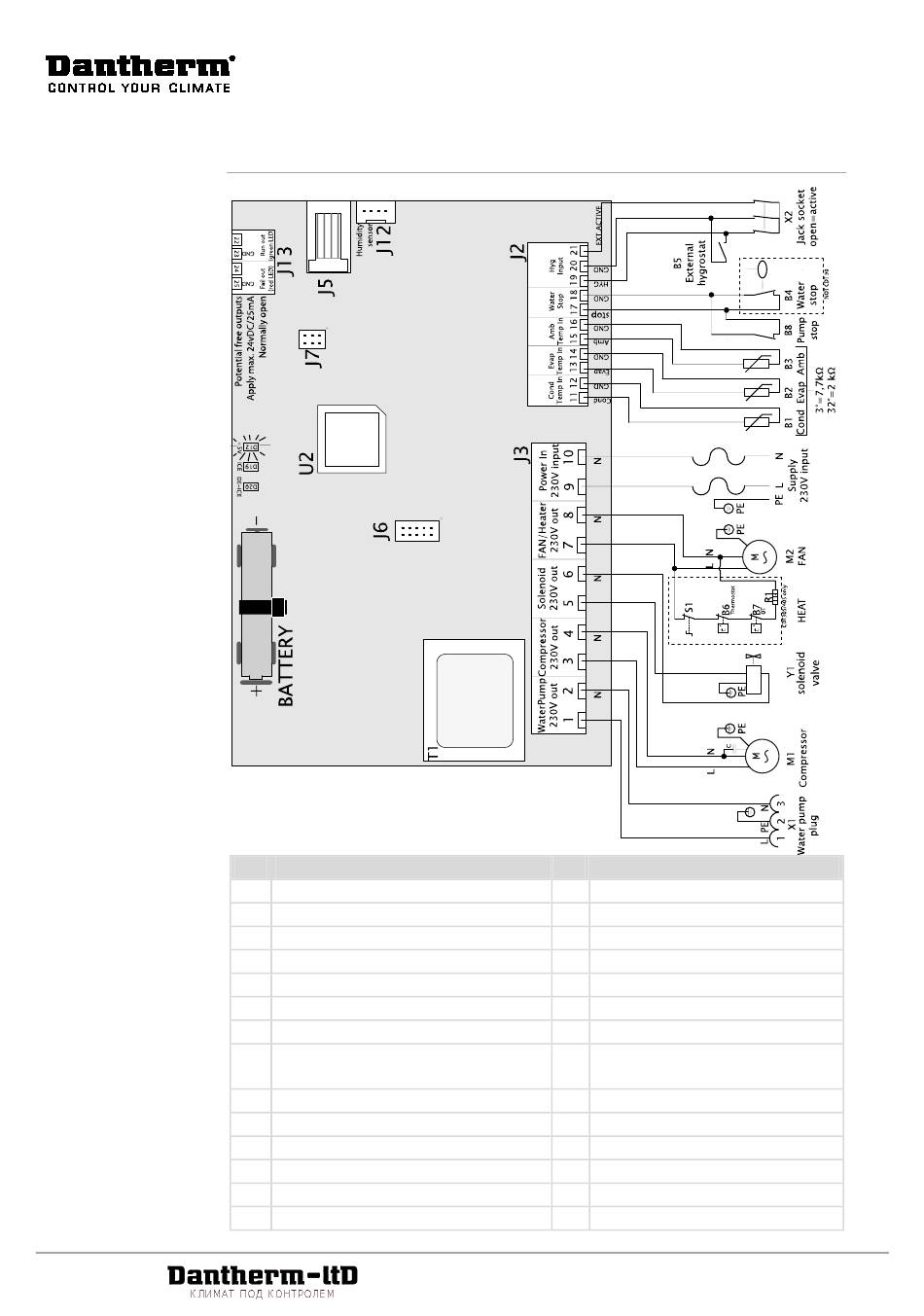

Kopplingsschema

Schema
Pos.
B1
B2
B3
B4
B5
B6
B7
B8
D12 LED +5V likströmskontroll
D19 LED Is på förångarens yta
D20 LED Avfrostning aktiv
J2
J3
J5
22
Beskrivning
Temperaturgivare kondensatoryta
Temperaturgivare förångaryta
Temperaturgivare omgivningstemp.
Givare för "Full vattenbehållare"
Extern hygrostat (tillbehör)
Termostat (endast 30S/40S)
ÖT (endast 30S/40S)
Larm extern pump (tillbehör)
Lågspänningsanslutningar
230V-anslutningar
Används ej
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Beskrivning
J6 Används ej
J7 Fabriksinställningar
J12 Intern hygrostat
J13 Extra utgång
M1 Kylare kompressor
M2 Fläktmotor
R1 Värmeelement (endast 30S/40S)
S1 Värmeelement på/av (endast
30S/40S)
T1 Transformator
U2 CPU
X1 Vattenpump kontakt
X2 Stickkontakt för extern hygrostat
Y1 Solenoidventil
