Kopplingsschema - Dantherm CDT 30 MKII Servicehandbuch

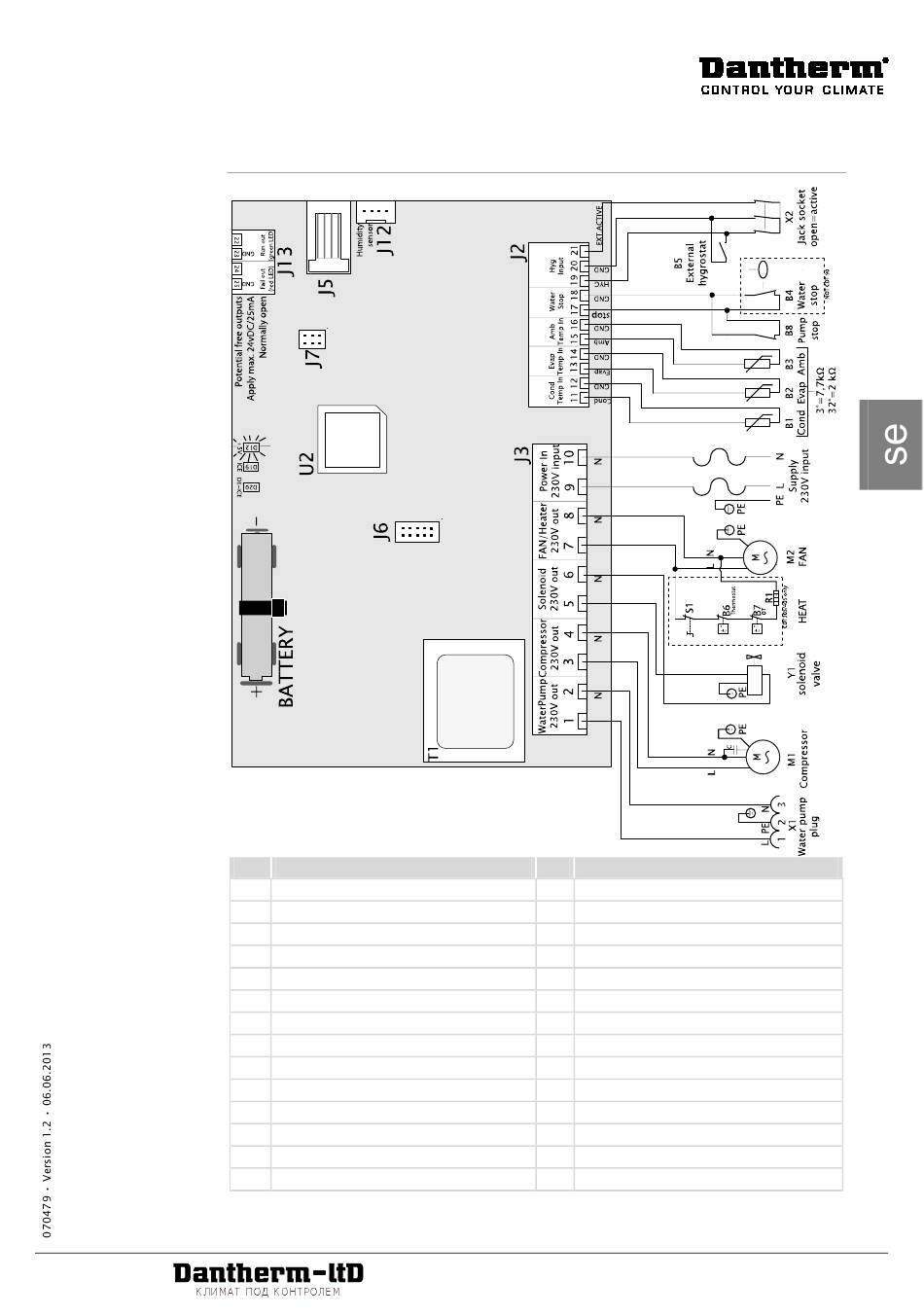

Kopplingsschema

Schema
Pos.
B1
B2
B3
B4
B5
B6
B7
B8
D12
D19
D20
J2
J3
J5
Beskrivning
Temperaturgivare kondensatoryta
Temperaturgivare förångaryta
Temperaturgivare omgivningstemp.
Givare för "Full vattenbehållare"
Extern hygrostat (tillbehör)
Termostat (endast 30S/40S)
Över Temperatur (endast 30S/40S)
Larm extern pump (tillbehör)
LED +5V likströmskontroll
LED Is på förångarens yta
LED Avfrostning aktiv
Lågspänningsanslutningar
230V-anslutningar
Används ej
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Beskrivning
J6 Används ej
J7 Fabriksinställningar
J12 Intern hygrostat
J13 Extra utgång
M1 Kylare kompressor
M2 Fläktmotor
R1 Värmeelement (endast 30S/40S)
S1 Värmeelement på/av (endast 30S/40S)
T1 Transformator
U2 CPU
X1 Vattenpump kontakt
X2 Stickkontakt för extern hygrostat
Y1 Solenoidventil (tryckutjämning)
21
