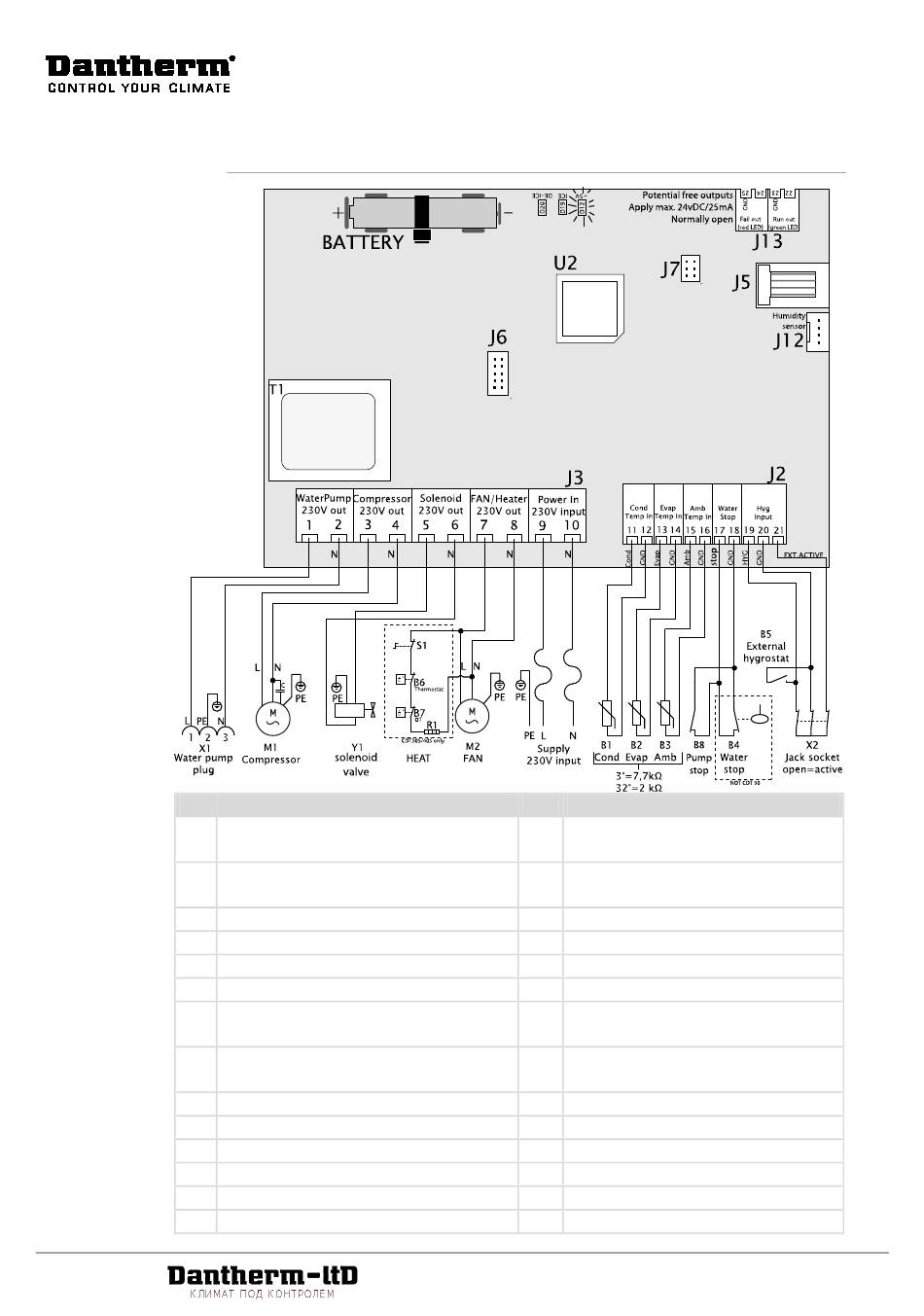

Schema elettrico

Schema
Pos.
B1 Sensore temperatura superficie conden-
satore
B2 Sensore temperatura superficie evapora-
tore
B3 Sensore temperatura ambiente
B4 Sensore "serbatoio acqua pieno"
B5 Igrostato esterno (accessorio)
B6 Termostato (solo 30S/40S)
B7 Surriscaldamento (solo 30S/40S)
B8 Allarme pompa esterna (accessorio)
D12 LED +controllo alimentazione 5V DC
D19 LED Ghiaccio su superficie evaporatore
D20 LED Sbrinamento attivo
J2 Collegamenti a bassa tensione
J3 Collegamenti 230V
J5 Non in uso
22
Descrizione
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Descrizione
J6 Non in uso
J7 Impostazioni di fabbrica
J12 Igrostato interno
J13 Rendimento extra
M1 Compressore di raffreddamento
M2 Motore ventilatore
R1 Elemento di riscaldamento (solo
30S/40S)
S1 Elemento di riscaldamento on/off (solo
30S/40S)
T1 Trasformatore
U2 CPU
X1 Attacco pompa acqua
X2 Spinotto per igrostato esterno
Y1 Valvola solenoide
