Schaltplan - Dantherm CDT 30S MKII Serviceanleitung

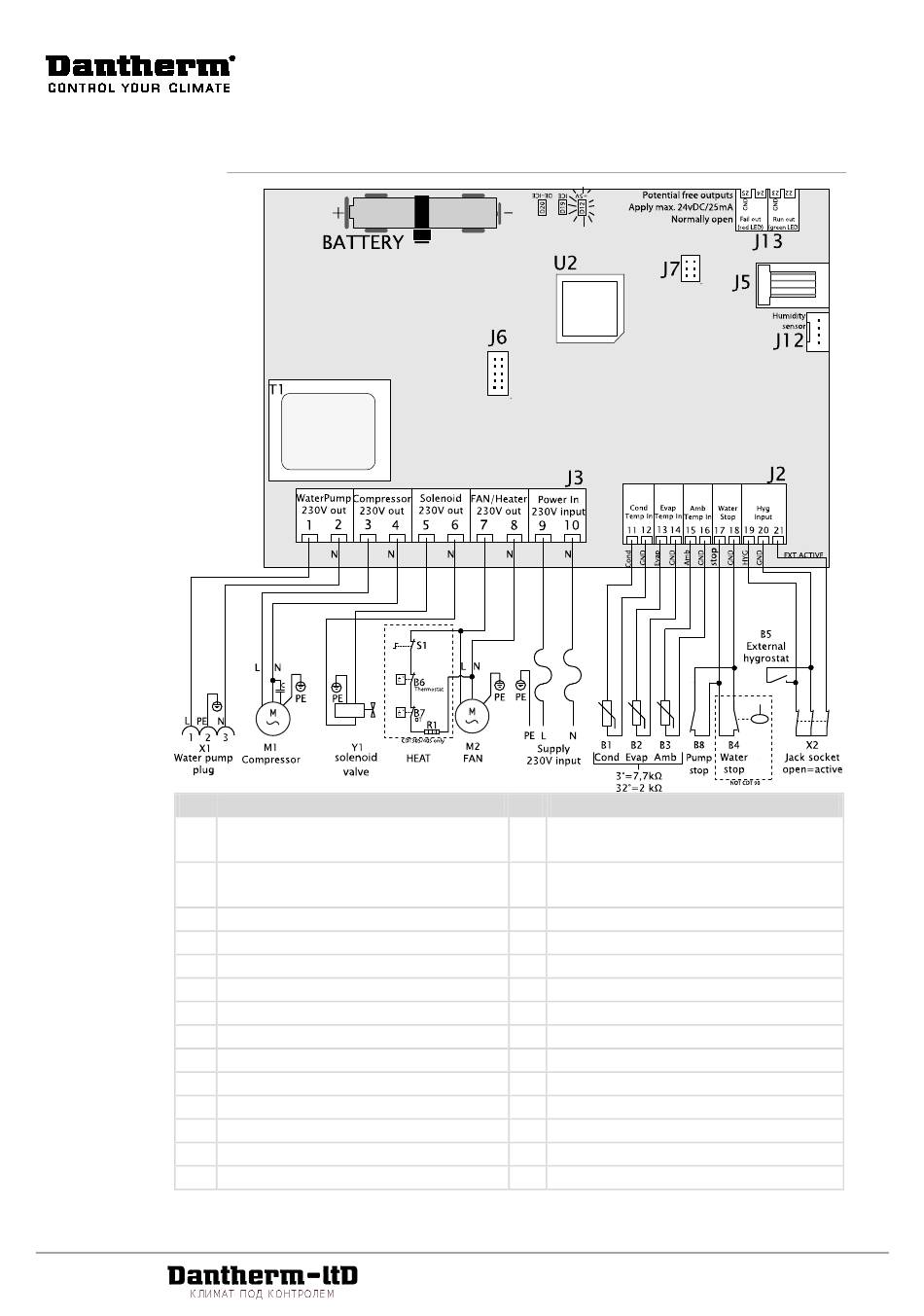

Schaltplan

Diagramm
Pos.
B1 Temperatursensor für die Kondensator-
fläche
B2 Temperatursensor für die Verdampfer-
fläche
B3 Umgebungstemperatursensor
B4 "Voller Wasserbehälter"-Sensor
B5 Externer Hygrostat (Zubehör)
B6 Thermostat (nur 30S/40S)
B7 Übertemperatur (nur 30S/40S)
B8 Externer Pumpenalarm (Zubehör)
D12 LED +5V DC-Stromversorgungskontrolle T1
D19 LED Eis an Verdampferfläche
D20 LED Enteisung aktiviert
J2 Niederspannungsanschlüsse
J3 230V-Anschlüsse
J5 Nicht in Gebrauch
22
Beschreibung
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Beschreibung
J6 Nicht in Gebrauch
J7 Werkseinstellungen
J12 Interner Hygrostat
J13 Zusätzlicher Ausgang
M1 Kältekompressor
M2 Ventilatormotor
R1 Heizelement (nur 30S/40S)
S1 Heizelement ein/aus (nur 30S/40S)
Transformator
U2 CPU
X1 Stopfen für die Wasserpumpe
X2 Klinkenstecker für externen Hygrostaten
Y1 Magnetventil
