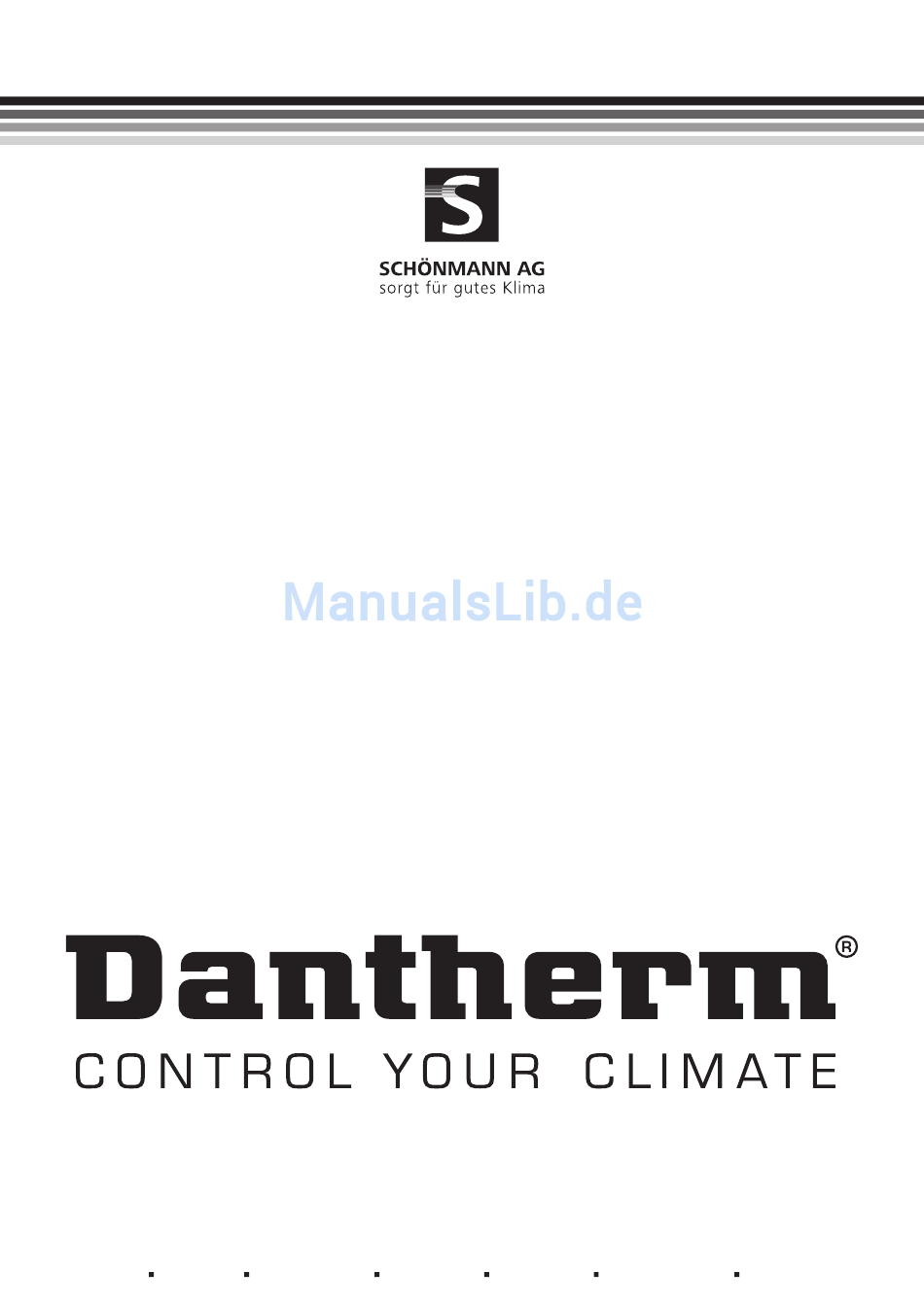

- Seite 1 Betriebsanleitung CDT 30S MKII / 40S MKII Schönmann AG Im Vorderasp 4 CH-8154 Oberglatt ZH Tel. 044 851 51 51 Fax 044 851 51 52 info@schoenmannag.ch www.schoenmannag.ch...
-
Seite 2: Inhaltsverzeichnis
Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von Dantherm zulässig. Vorbehalt Dantherm behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen. Inhalt Dieses Handbuch ist in folgende Abschnitte unterteilt: Einführung ............................ -
Seite 3: Installations- Und Bedienungsanleitung
Installations- und Bedienungsanleitung Produkt- und Funktionsbeschreibung Einführung In diesem Kapitel werden die Modelle CDT 30S und 40SMKII mit ihren Funktionen beschrieben. Funktionsweise Luftstrom durch den Kondensationstrockner: Veränderung der Luft beim Durchlauf durch den Kondensationstrockner: Der Ventilator zieht feuchte Luft durch einen Filter in den Kondensationstrockner. - Seite 4 Mit zwei Schläuchen (2 x 100 mm Durchmesser) am Fortluftanschluss; trockene, heisse Luft kann unter einer Oberfläche wie einem Fussboden geleitet werden. Dantherm empfiehlt den Anschluss von max. 5 Metern flexiblen Kanälen pro Anschlussstutzen. Heizelement Der CDT 30S/40S verfügt über ein integriertes 1 kW-Heizelement. Bei Aktivierung des Elements wird der Entfeuchtungsvorgang beschleunigt.
- Seite 5 Produkt- und Funktionsbeschreibung, Fortsetzung Bedienfeld Abbildung des Bedienfeldes: Display Funktionstasten Statusanzeigen Hauptschalter Funktionen Hauptfunktionen: Manueller oder automatischer Betrieb (eingebauter verstellbarer Hygrostat). • Anschlussdose für externen Hygrostaten. • Anzeige von Temperatur, relativer Luftfeuchte, Betriebsstunden und kWh-Verbrauch. • Betriebsstundenzähler und verbrauchte kWh ohne 230V-Anschluss. •...
-
Seite 6: Anweisung Für Vorbereitung Und Transport
Anweisung für Vorbereitung und Transport Einführung In diesem Abschnitt wird erläutert, wie der Kondensationstrockner auszupacken und betriebsbe- reit zu machen ist, und wie das Gerät transportiert und gelagert werden sollte. Warnhinweis Wurde der Kondensationstrockner liegend transportiert, muss er vor Inbetriebnahme mindestens 1 Stunde aufrecht gestanden haben. -
Seite 7: Elektroanschluss
Anweisung für Vorbereitung und Transport, Fortsetzung Position Platzieren Sie den Kondensationstrockner an einer Stelle mit guter Luftzirkulation, wobei der Mindestabstand von der Luftansaugseite 60 cm zur Wand und von der Luftausstossseite 3 m betragen muss, wenn keine flexiblen Kanäle angebracht sind. Optimaler Betrieb Stellen Sie sicher, dass der zu entfeuchtende Raum geschlossen ist und das Gerät nicht in der Nähe einer Wärmequelle wie z. - Seite 8 Anweisung für Vorbereitung und Transport, Fortsetzung Lagerung Stapeln Sie nicht mehr als 2 Geräte übereinander. Schritt Abbildung Griff eindrücken. Geräte stapeln. Darauf achten, dass das obere Radpaar auf dem Griff unten richtig aufliegt.
- Seite 9 Lagerung Stapeln Sie nicht mehr als 2 Geräte übereinander. Schritt Abbildung Griff eindrücken. Geräte stapeln. Darauf achten, dass das obere Radpaar auf dem Griff unten richtig aufliegt.
-
Seite 10: Bedienungsanleitung
Bedienungsanleitung Einführung Alle Funktionen werden vom integrierten Bedienfeld aus gesteuert. Die Bedienungsanleitung enthält die folgenden Abschnitte: Einführung ............................ 9 Ein-/Ausschalten und Betriebsstatus .................... 9 Bedienung des Heizelements ....................... 9 Bedienung des eingebauten Hygrostaten................... 10 Bedienung eines externen Hygrostaten..................10 Betriebsstundenzähler ........................ 10 Displaytexte .......................... -
Seite 11: Bedienung Des Eingebauten Hygrostaten
Bedienungsanleitung, Fortsetzung Bedienung des Die folgende Tabelle zeigt die Bedienung der Hygrostatfunktionen und die Displaytexte. eingebauten Hygrostaten Schritt Taste Erklärung HYG SET RHxxx% – blinkt 5 Sekunden lang. Der Kondensationstrockner drückt wechselt dann zum durch den internen Hygrostaten gesteuerten Betrieb halten mit Sollwert (wenn der Sollwert erreicht ist, erscheint auf dem Display: INT HYG STOP) -
Seite 12: Displaytexte
Bedienungsanleitung, Fortsetzung Displaytexte Die folgende Tabelle zeigt, wie die Betriebsinformationen bedient werden. Taste Erklärung XX°C – zeigt die aktuelle Raumtemperatur an. Actual RH% – zeigt die aktuelle relative Luftfeuchte an. XX kWh – zeigt den Gesamtenergieverbrauch an. Kann nicht zurückgestellt werden. xxxxh –... -
Seite 13: Austausch Der Datenspeicher-Batterie
Bedienungsanleitung, Fortsetzung Austausch der Wenn der Betriebsstundenzähler vom Netzstrom getrennt wurde und nicht mehr abgelesen Datenspeicher- werden kann, liegt dies wahrscheinlich an einer leeren Datenspeicher-Batterie. Vorgehensweise Batterie beim Austausch: Massnahme Warnhinweis Vor dem Austausch der Batterie stets die Stromversorgung zum Gerät unterbrechen. -
Seite 14: Fehlermitteilungen
Bedienungsanleitung, Fortsetzung Fehlermitteilungen Eine Übersicht möglicher Fehler, die einen normalen Betrieb unmöglich machen. Fehlermitteilung Abbildung Ursache Abhilfe Gelbes Licht an Wasserbehälter voll Für die Entleerung siehe mittlerer LED mit Anleitung unten Entleerungssymbol und FULL auf dem Display Rotes Licht an Druck oder Temperatur Filter und Kondensationstrock- rechter Warn-LED... -
Seite 15: Entleeren Des Wasserbehälters
Bedienungsanleitung, Fortsetzung Entleeren des Der Kondensationstrockner braucht zum Entleeren des Wasserbehälters nicht abgeschaltet zu Wasserbehälters werden. Er schaltet sich automatisch ab, wenn der Wasserbehälter entfernt wird. Die Entleerung ist wie folgt vorzunehmen: Schritt Massnahme Abbildung Den Wasserbehälter am vorderen Griff zur Hälfte aus dem Gerät ziehen. -
Seite 16: Zubehör
Zubehör Einführung Nähere Einzelheiten zu den Zubehörteilen können von Dantherm angefordert werden. Liste Es folgt eine komplette Liste für die CDT-Reihe mit Abbildungen, Beschreibung und Artikel-Nummer: Zubehör Abbildung Beschreibung CDT-Typ Artikel- Hygrostat Mit einem angeschlossenen Hygrostat kann der Konden- sationstrockner abhängig von... -
Seite 17: Serviceanleitung
Serviceanleitung Übersicht HINWEIS Ersatzteile sind ab Seite 24 aufgeführt. Warnhinweis Vor dem Service des Geräts stets die Stromversorgung unterbrechen! Inhalt Dieser Abschnitt enthält folgende Punkte: Übersicht............................. 16 Vorsorgliche Wartung ......................... 17 Fehlersuche und -behebung....................... 19 Technische Daten........................20 Abmessungen..........................21 Entsorgung .......................... -
Seite 18: Vorsorgliche Wartung
Vorsorgliche Wartung Einführung Im Interesse eines reibungslosen Betriebs muss der Kondensationstrockner regelmässig gewar- tet werden. Nachfolgend werden die empfohlenen monatlich und jährlich durchzuführenden Massnahmen beschrieben. Wichtig Vor vorsorglichen Wartungsarbeiten am Gerät stets die Stromversorgung unterbrechen! Monatliche Wartung Dabei ist wie folgt vorzugehen: Schritt Massnahme Das Frontgitter durch Kippen öffnen. - Seite 19 Wartung nach Das Gerät wird dort sorgfältig gewartet und inspiziert, auf undichte Stellen im Kühlsystem und Serviceintervall- auf elektrische Sicherheit überprüft. Zähler Dantherm bietet auch feste Servicekontakte mit einem 18-Punkte-Serviceprogramm. Für nähere Einzelheiten wenden Sie sich an die Schönmann AG.
-
Seite 20: Fehlersuche Und -Behebung
Fehlersuche und -behebung Fehlersuche und Zur Suche und Behebung eines Problems oder Fehlers ist nach dieser Tabelle vorzugehen: -behebung Problem Mögliche Ursache Lösung Kondensationstrockner Stecker nicht an Netzsteck- Überprüfen, ob der Kondensa- • startet nicht dose angeschlossen tionstrockner an die Stromver- Display nicht eingeschaltet sorgung angeschlossen ist. -
Seite 21: Technische Daten
±5% *) Freiblasen/durch 5m-Schlauch EU Konformitäts- Dantherm Air Handling A/S, Marienlystvej 65, DK-7800 Skive, erklärt unter eigener Verantwor- erklärung tung, dass das Produkt Luftentfeuchter, Typ CDT 30S/40S MKII, auf das sich diese Erklärung bezieht, den Bestimmungen der folgenden Richtlinien entspricht:... -
Seite 22: Abmessungen
Abmessungen Abbildung CDT 30S MK II CDT 40S MK II 417 mm 540 mm 510 mm 540 mm 650 mm 740 mm 1023 mm 1190 mm... -
Seite 23: Entsorgung
Entsorgung Entsorgung Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies ge- mäss aller einschlägigen gesetzlichen Vorschriften in umweltschonender Weise zu erfolgen. Elektrische und elektronische Geräte und deren Batterien enthalten Stoffe, Komponenten und Substanzen, die der menschlichen Gesundheit und der Umwelt schaden können, wenn der Abfall nicht ordnungsgemäss entsorgt wird. -
Seite 24: Schaltplan
Schaltplan Diagramm Pos. Beschreibung Pos. Beschreibung Temperatursensor für die Nicht in Gebrauch Kondensatorfläche Temperatursensor für die Werkseinstellungen Verdampferfläche Umgebungstemperatursensor Interner Hygrostat «Voller Wasserbehälter»-Sensor Zusätzlicher Ausgang Externer Hygrostat (Zubehör) Kältekompressor Thermostat (nur 30S/40S) Ventilatormotor Übertemperatur (nur 30S/40S) Heizelement (nur 30S/40S) Externer Pumpenalarm (Zubehör) Heizelement ein/aus (nur 30S/40S) LED +5V DC-Stromversorgungskontrolle Transformator... -
Seite 25: Ersatzteile
Ersatzteile Explosions- Explosionszeichnung mit lieferbaren Ersatzteilen zeichnung Ersatzteilliste Pos. CDT 30S CDT 40S Beschreibung 036741 036986 Frontabdeckung komplett 036917 036917 Heizelement 1000W 230V AC 036918 061557 Radiallüfter 046657 046660 Fortluftblech 036762 036959 Griff 036847 036847 Fingerschraube M6/15, 2 Stück 072418 072418 Einbaubuchse für RJ-Stecker 036730 036983 Fuss –... - Seite 26 Ersatzteile, Fortsetzung Ersatzteilliste, Pos. CDT 30S CDT 40S Beschreibung Fortsetzung 036895 036961 Kompressor 036743 064863 Kondensator-/Verdampferflächen 072258 072260 Frontgitter, einschliesslich Filter 036755 036957 Filter, Luft 036737 036988 Wasserbehälter, komplett 036845 036845 Gewindestopfen, komplett 037036 037036 Thermostat 80° (gelb) 037034 037034 Thermostat 250 VAC 40° (rot) 036740 036740 Spule für Magnetventil 036733...
-
Seite 27: Index
Index Abbildung ..............2 Heizelement.............. 3, 9 Abmessungen .............21 Kanalanschlüsse............3 Austausch der Datenspeicher-Batterie......12 Kontrolllampe.............. 19 Bedienfeld ..............4 Kühlkreislauf ..............4 Betriebsstundenzähler..........10 Lagerung..............5, 7 Displaytexte..............11 Position ................. 6 Ein/Aus ................9 Schaltplan ..............23 eingebauter Hygrostat ...........10, 19 stapeln ................7 Elektroanschluss ............6 Steckdose ..............
