Diagrama Eléctrico - Dantherm CDT 30S MKII Serviceanleitung

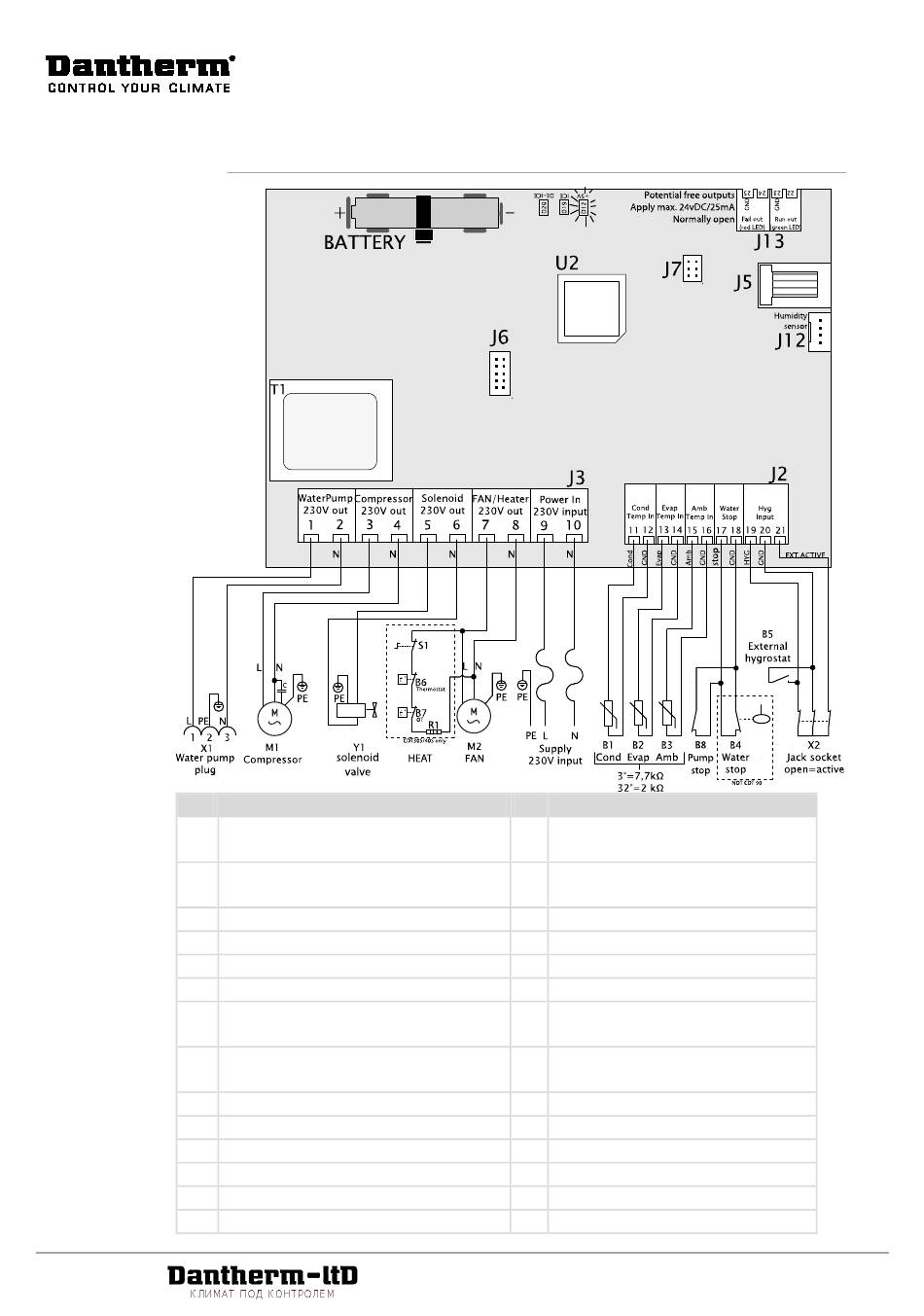

Diagrama eléctrico
Diagrama
Pos.
B1 Sensor de temperatura de superfície do
condensador
B2 Sensor de temperatura de superfície do
evaporador
B3 Sensor de temperatura ambiente
B4 Sensor "depósito de água cheio"
B5 Higróstato externo (acessório)
B6 Termóstato (apenas 30S/40S)
B7 TE (apenas 30S/40S)
B8 Alarme da bomba externa (acessório)
D12 LED Controlo de alimentação +5V CC
D19 LED Gelo na superfície do evaporador
D20 LED Descongelação activa
J2 Conexões de tensão baixa
J3 Conexões de 230V
J5 Não utilizado
22
Descrição
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Descrição
J6 Não utilizado
J7 Definições da fábrica
J12 Higróstato interno
J13 Saída suplementar
M1 Compressor do refrigerador
M2 Motor do ventilador
R1 Elemento de aquecimento (apenas
30S/40S)
S1 Botão ligar/desligar do elemento de
aquecimento (apenas 30S/40S)
T1 Transformador
U2 CPU
X1 Tampa da bomba de água
X2 Tomada para o higróstato externo
Y1 Electroválvula
