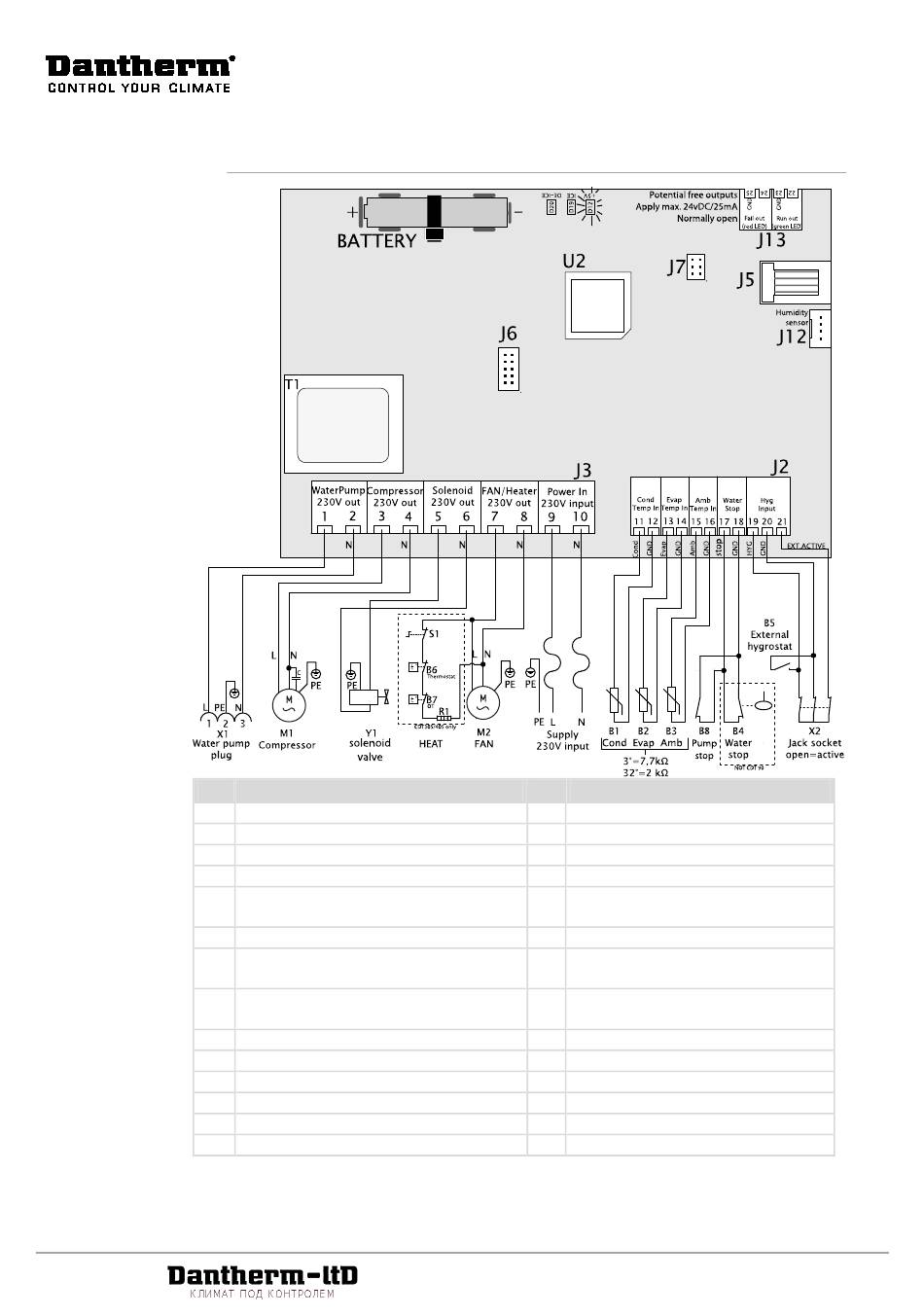

Schemat połączeń
Schemat
Poz.
B1 Czujnik temperatury powierzchni skraplacza
B2 Czujnik temperatury powierzchni parownika
B3 Czujnik temperatury otoczenia
B4 Czujnik napełnienia zbiornika wody
B5 Higrostat zewnętrzny (wyposażenie dodatko-
we)
B6 Termostat (tylko 30S/40S)
B7 Czujnik przekroczenia temperatury (tylko
30S/40S)
B8 Alarm pompy zewnętrznej (wyposażenie
dodatkowe)
D12 Dioda LED sterowania zasilaniem +5 V DC
D19 Dioda LED oblodzenia powierzchni parownika U2
D20 Dioda LED aktywności odmrażania
J2 Połączenia niskonapięciowe
J3 Połączenia 230 V
J5 Nieużywane
22
Opis Poz.
J6
J7
J12
J13
M1
M2
R1
S1
T1
X1
X2
Y1
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Opis
Nieużywane
Ustawienia fabryczne
Higrostat wewnętrzny
Dodatkowe wyjście
Sprężarka chłodnicy
Silnik wentylatora
Element grzejny (tylko 30S/40S)
Element grzejny wł./wył. (tylko 30S/40S)
Transformator
CPU
Wtyk pompy wody
Wtyk higrostatu zewnętrznego
Zawór elektromagnetyczny
