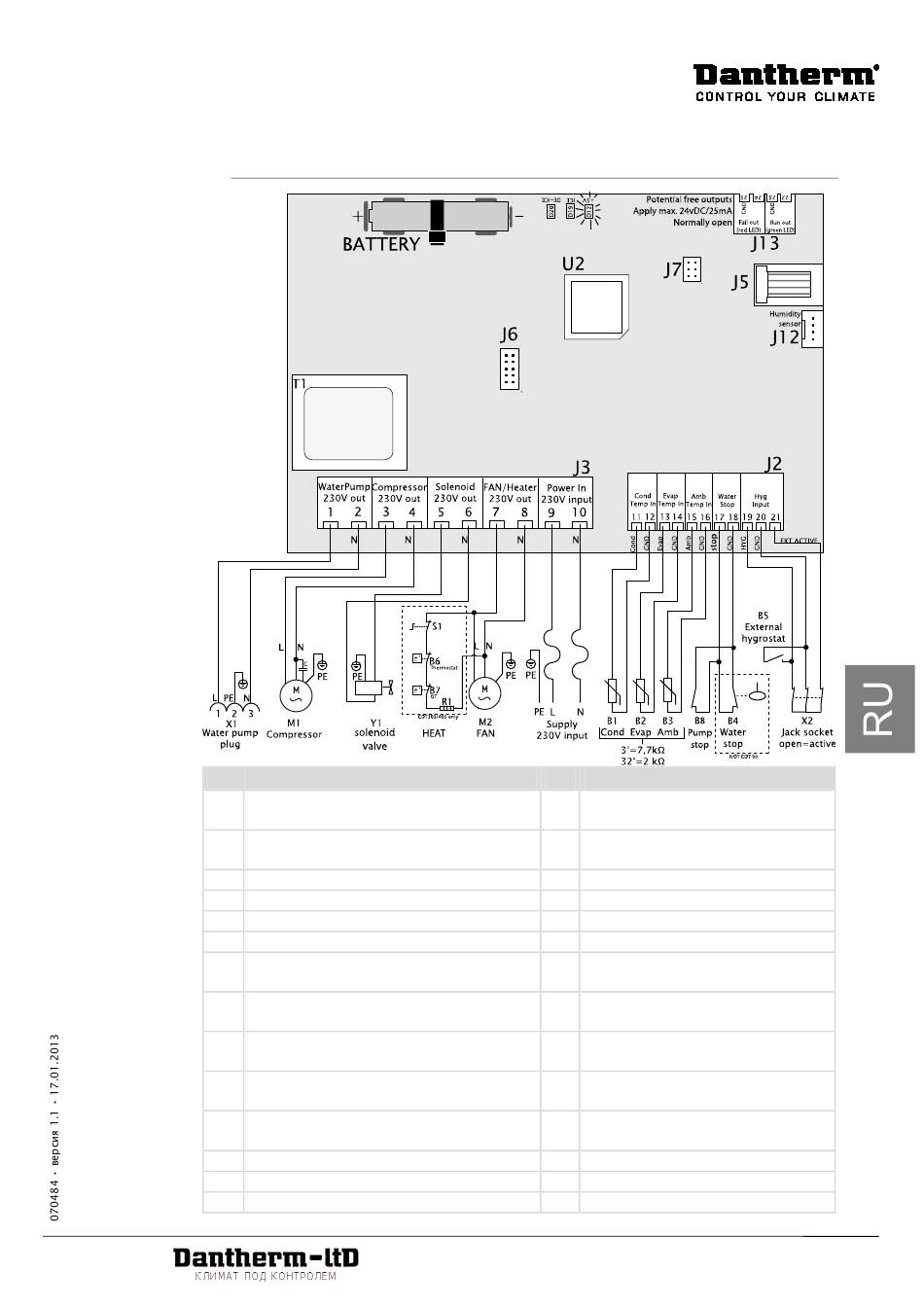

Схема соединений
Схема
Поз.
B1 Датчик температуры на поверхности
конденсатора
B2 Датчик температуры на поверхности
испарителя
B3 Датчик температуры окружающей среды
B4 Датчик заполнения водосборника
B5 Внешний гигростат (аксессуар)
B6 Термостат (только в моделях 30S/40S)
B7 Термостат (только в моделях 30S/40S)
B8 Сигнализация внешнего насоса (аксессуар)
D12 Управление электропитанием светодиодных
индикаторов (5 В пост. тока)
D19 Светодиодный индикатор обледенения
поверхности испарителя
D20 Светодиодный индикатор активной
разморозки
J2 Соединения низкого напряжения
J3 Соединения 230 В
J5 Не используется
25
Описание
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Поз. Описание
J6 Не используется
J7 Заводские настройки
J12 Встроенный гигростат
J13 Дополнительный выход
M1 Компрессор контура охлаждения
M2 Двигатель вентилятора
R1 Нагревательный элемент (только в
моделях 30S/40S)
S1 Выключатель нагревательного
элемента (только в моделях 30S/40S)
T1 Трансформатор
U2 ЦП
X1 Штекер водяного насоса
X2 Разъем для внешнего гигростата
Y1 Соленоидный клапан
