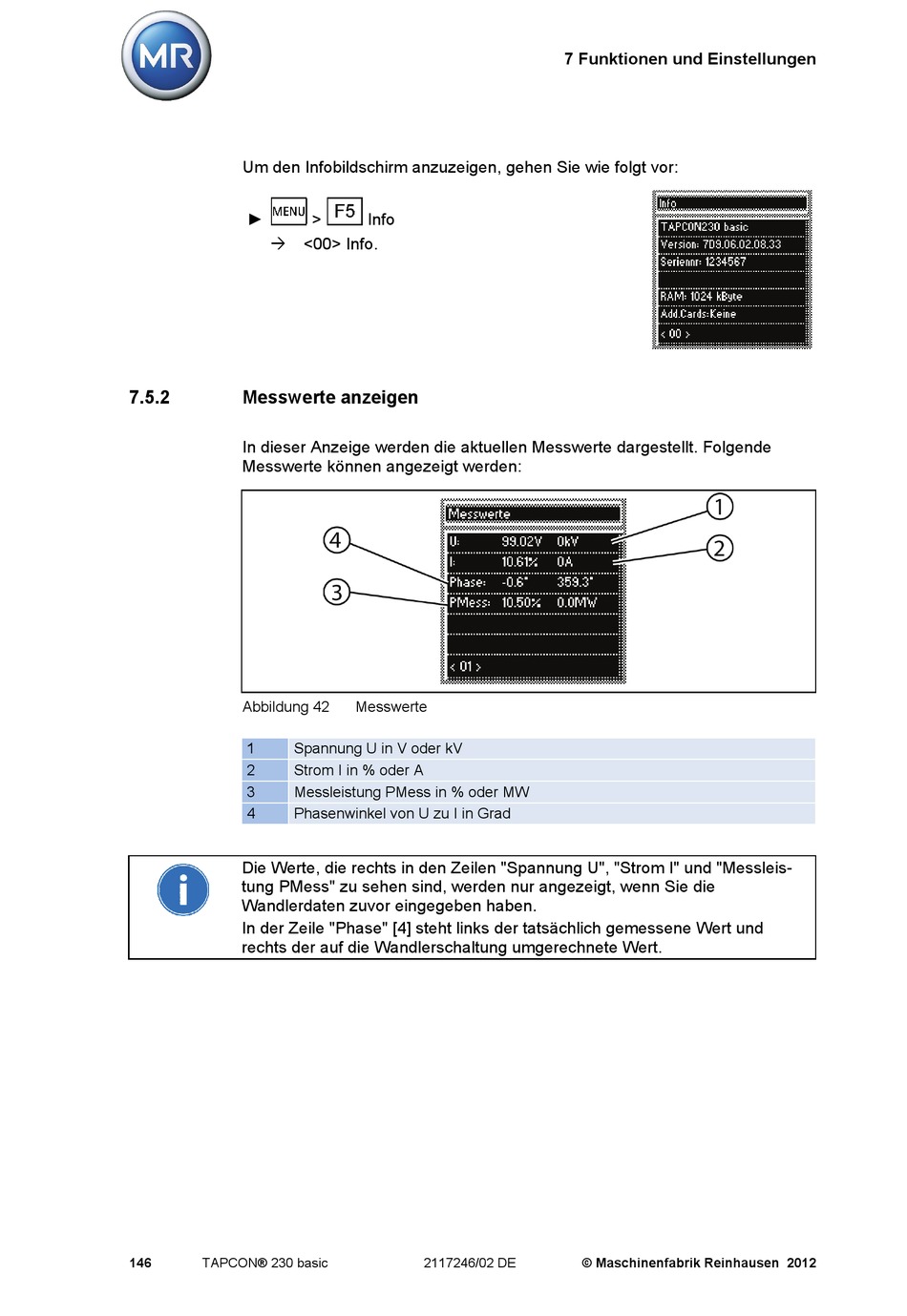

Messwerte Anzeigen - MR TAPCON 230 basic Betriebsanleitung

Um den Infobildschirm anzuzeigen, gehen Sie wie folgt vor:
►
<00> Info.
7.5.2

Messwerte anzeigen

In dieser Anzeige werden die aktuellen Messwerte dargestellt. Folgende
Messwerte können angezeigt werden:
Abbildung 42
1 Spannung U in V oder kV
2 Strom I in % oder A
3 Messleistung PMess in % oder MW
4 Phasenwinkel von U zu I in Grad
Die Werte, die rechts in den Zeilen "Spannung U", "Strom I" und "Messleis-
tung PMess" zu sehen sind, werden nur angezeigt, wenn Sie die
Wandlerdaten zuvor eingegeben haben.
In der Zeile "Phase" [4] steht links der tatsächlich gemessene Wert und
rechts der auf die Wandlerschaltung umgerechnete Wert.
