MR TAPCON 230 basic Betriebsanleitung Seite 130

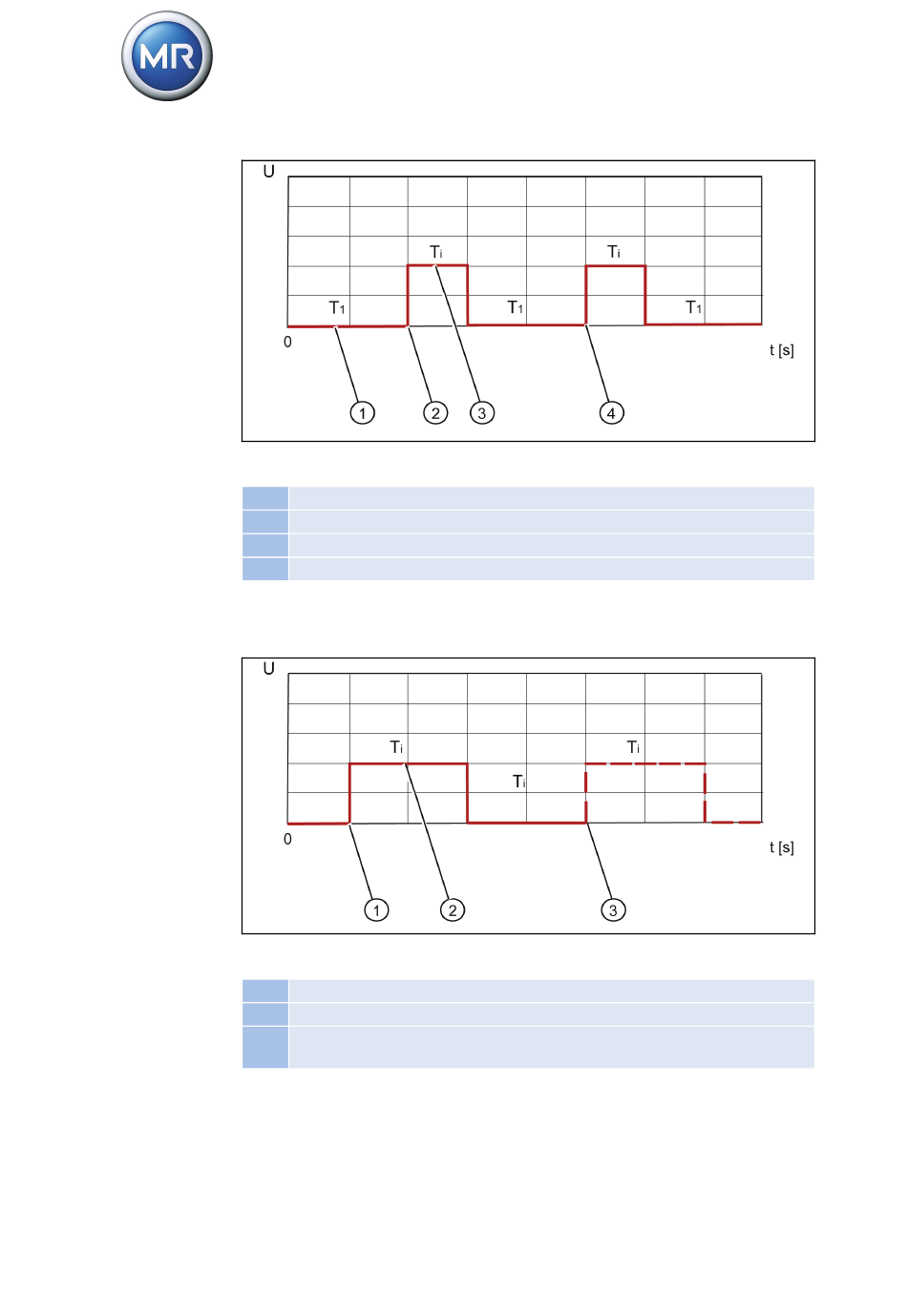

Abbildung 38
1 Eingestellte Verzögerungszeit T1
2 Beginn des ersten Höher-/Tieferschaltimpulses
3 Schaltimpulsdauer Ti (1,5 Sekunden)
4 Beginn des zweiten Höher-/Tieferschaltimpulses
Im Modus Schnellrückschaltung erfolgt der nächste früheste Schaltimpuls
nach 1,5 Sekunden.
Abbildung 39
1 Beginn des ersten Höher-/Tieferschaltimpulses
2 Eingestellte Schaltimpulsdauer Ti (1,5 Sekunden)
Frühester Zeitpunkt für den nächsten Höher-/Tieferschaltimpuls (1,5
3
Sekunden)
130 TAPCON® 230 basic
Schaltimpuls im Standardbetrieb
Schaltimpuls im Modus Schnellrückschaltung
2117246/02 DE
7 Funktionen und Einstellungen
© Maschinenfabrik Reinhausen 2012
