MR TAPCON 230 basic Betriebsanleitung Seite 136

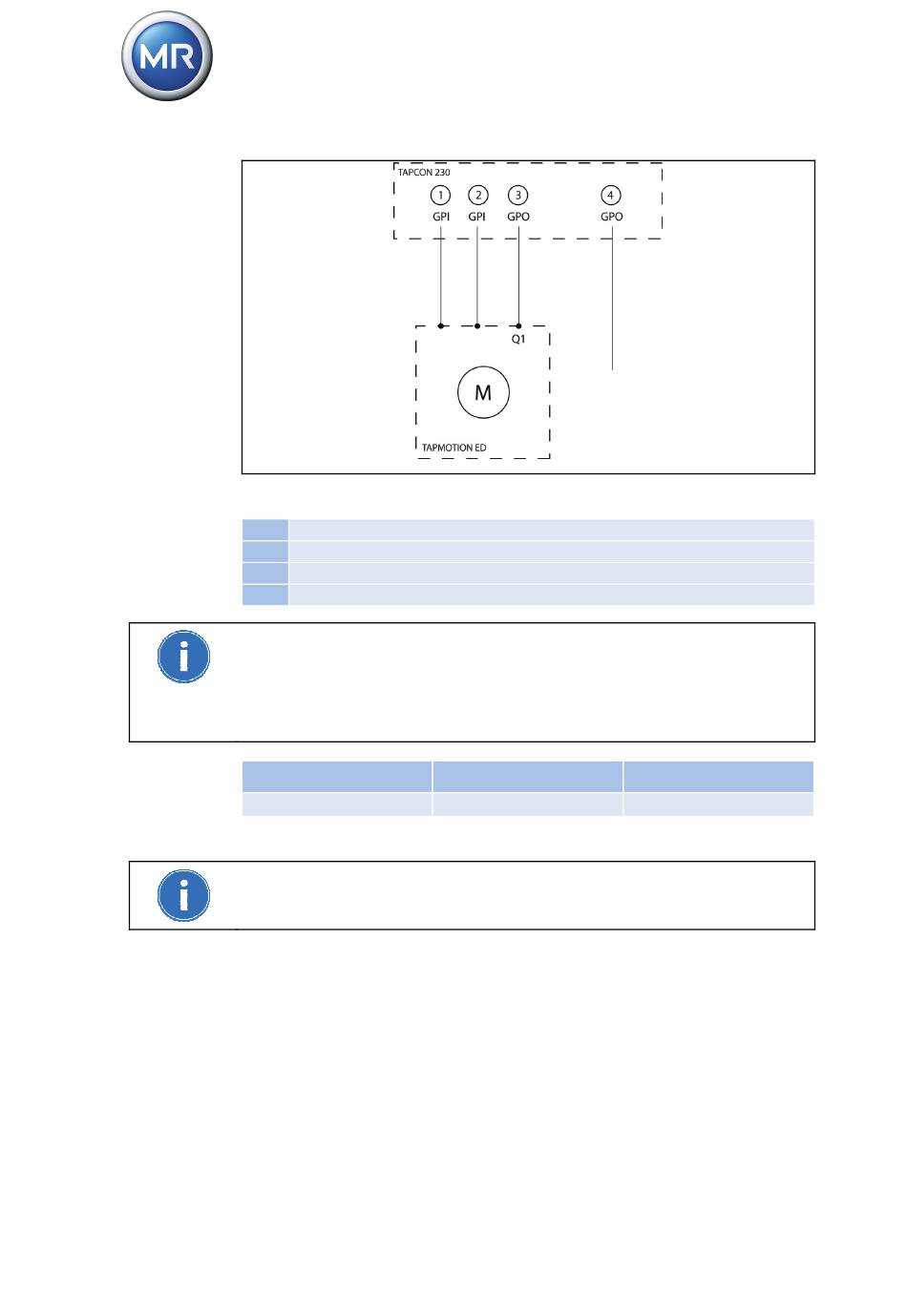

Abbildung 40
1 GPI "Motor läuft"
2 GPI "Motorschutzschalter wurde ausgelöst" (optional)
3 GPO "Motorschutzschalter wurde ausgelöst" (optional)
4 GPO "Überschreitung Motorlaufzeit" (optional)
Um die GPOs verwenden zu können, müssen Sie die Rückmeldung vom Mo-
torantrieb "Motorschutzschalter ausgelöst" auf einen GPI verdrahten und den
GPI parametrieren (siehe "Eingängen (GPIs) Funktion zuweisen" auf Sei-
te 138). Diese Meldung setzt bei Wiedereinschalten des Motorschutzschal-
ters den GPO "Überschreitung Motorlaufzeit" zurück und aktiviert die
Meldung "Motorschutzschalter wurde ausgelöst".
Einstellbereich
Tabelle 39
Um die Motorlaufzeitüberwachung zu deaktivieren, stellen Sie für die Motor-
laufzeit einen Wert von "0.0 s" ein.
136 TAPCON® 230 basic
Verdrahtung für Motorlaufzeitüberwachung
0 s...30 s
Einstellbereich Motorlaufzeit
2117246/02 DE
7 Funktionen und Einstellungen
Schrittweite Werkseinstellung
0,1 s
© Maschinenfabrik Reinhausen 2012
0 s
