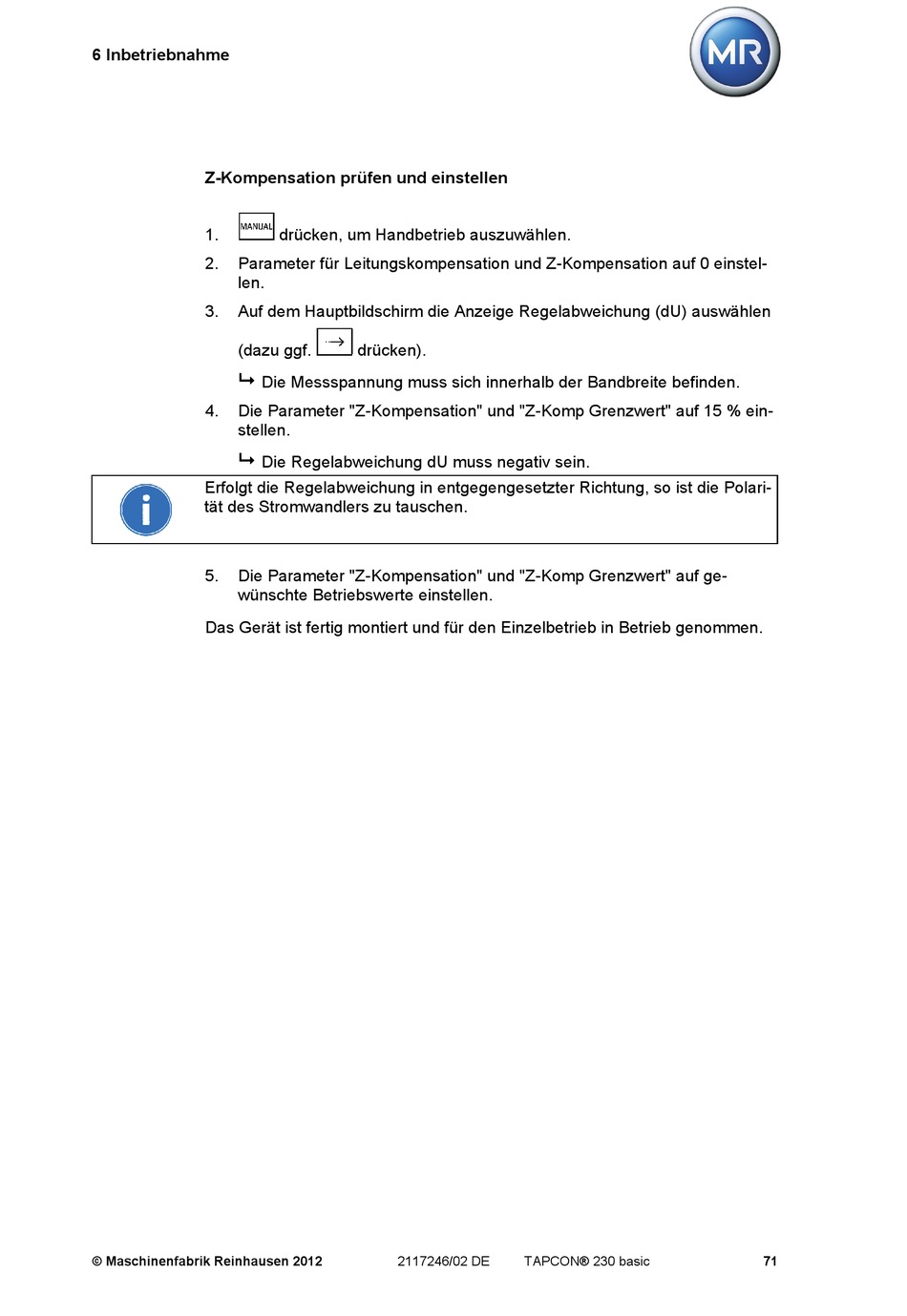

MR TAPCON 230 basic Betriebsanleitung Seite 71

6 Inbetriebnahme
Z-Kompensation prüfen und einstellen
1.
2. Parameter für Leitungskompensation und Z-Kompensation auf 0 einstel-
len.
3. Auf dem Hauptbildschirm die Anzeige Regelabweichung (dU) auswählen
(dazu ggf.

Die Messspannung muss sich innerhalb der Bandbreite befinden.
4. Die Parameter "Z-Kompensation" und "Z-Komp Grenzwert" auf 15 % ein-
stellen.

Die Regelabweichung dU muss negativ sein.
Erfolgt die Regelabweichung in entgegengesetzter Richtung, so ist die Polari-
tät des Stromwandlers zu tauschen.
5. Die Parameter "Z-Kompensation" und "Z-Komp Grenzwert" auf ge-
wünschte Betriebswerte einstellen.
Das Gerät ist fertig montiert und für den Einzelbetrieb in Betrieb genommen.
© Maschinenfabrik Reinhausen 2012
drücken, um Handbetrieb auszuwählen.
drücken).
