5. Wartung und Service
5.2 Austausch des Batteriemoduls
Sicherheitsmaßnahmen
Die Batterie hat einen hohen Kurzschlussstrom und kann Stromschläge verursachen. Bei jeder Handhabung
der Batterien sind daher folgende Sicherheitsmaßnahmen einzuhalten:
• Armbanduhren, Ringe, Armreifen und sonstige an Händen oder Armen getragene Metallgegenstände
abnehmen,
• Werkzeuge mit Isoliergriff verwenden.
Einbau des neuen Batteriemoduls
Die oben beschriebenen Handgriffe in umgekehrter Reihenfolge ausführen.
• Zur Gewährleistung der Sicherheit und des Betriebsverhaltens dürfen nur Austauschmodule verwendet
werden, die mit den eingebauten Batterien baugleich sind.
• Es ist sicherzustellen, dass der Batteriestecker vollständig in die zugehörige Buchse des Steckverbinders
eingesteckt ist.
Seite 18
B
C
D
E

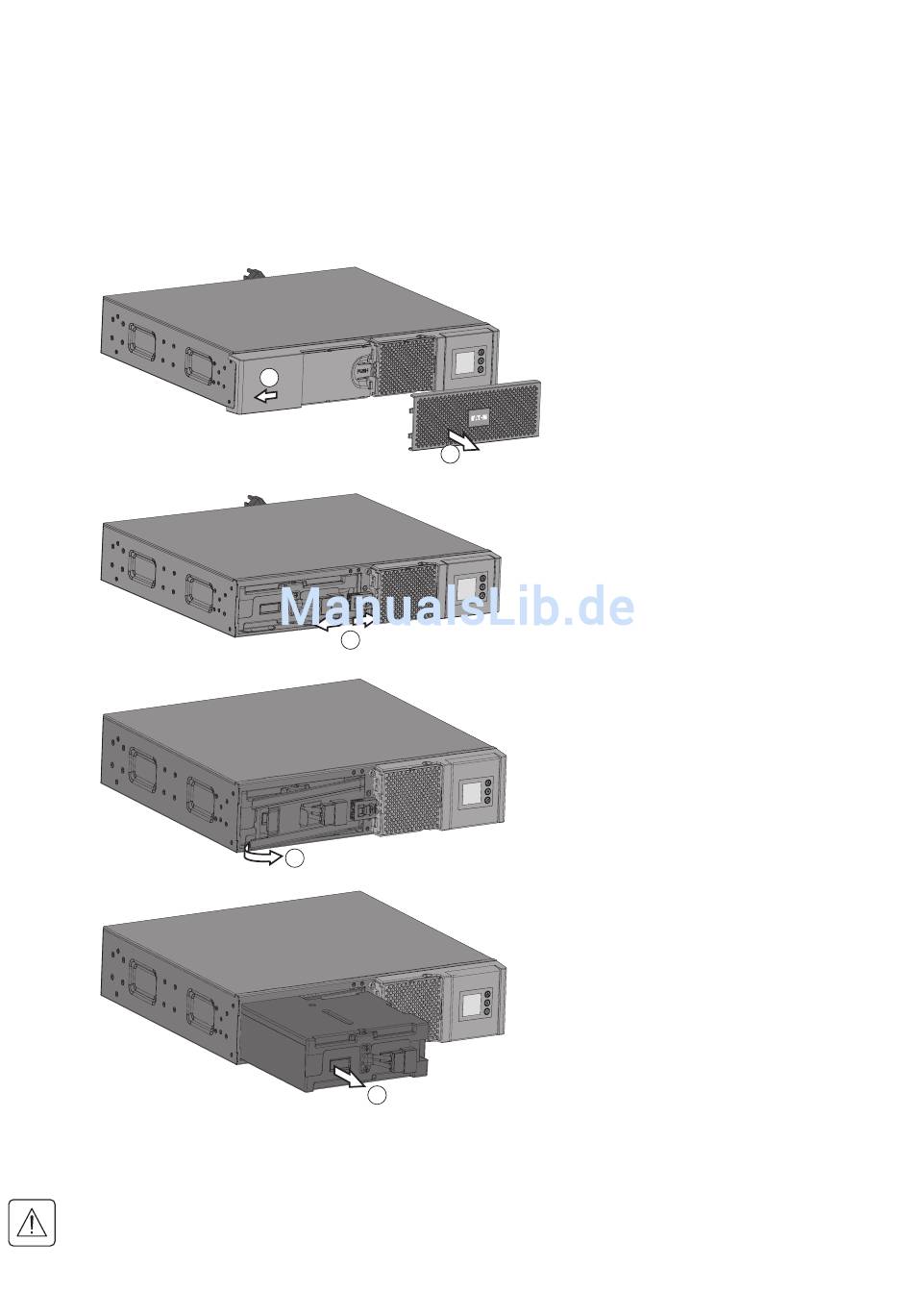

A - Das mittlere Panel abnehmen.
B - Die linke Abdeckung der Vorderseite
abnehmen.
A
C - Batteriemodul durch Lösen der 2
Steckverbinder abklemmen.
D - Die metallene Schutzabdeckung vor der
Batterie abnehmen (eine Schraube).
E - Das Batteriemodul herausnehmen und
ersetzen.
5SC 1 - 3 KVA US_DE
