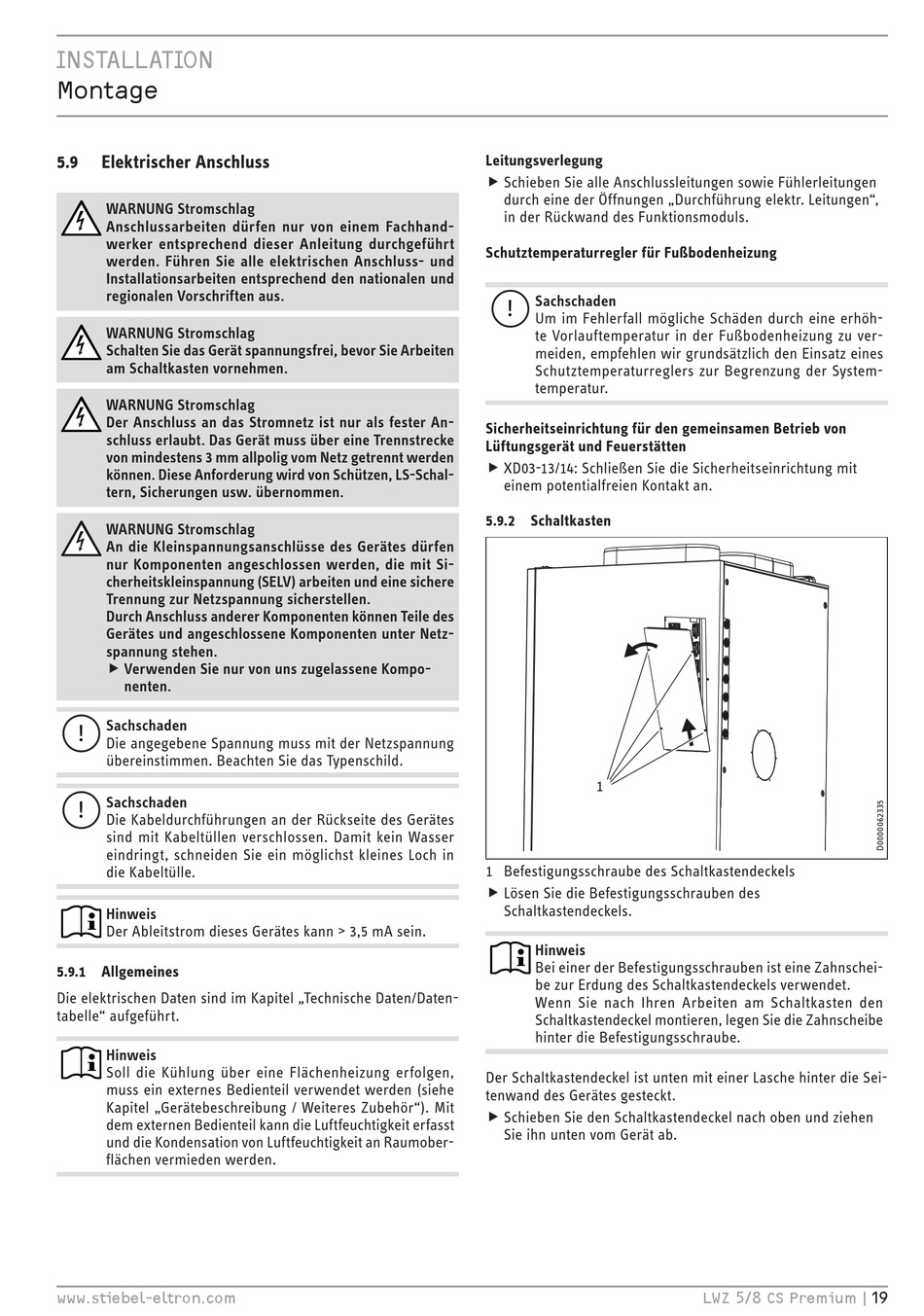

Elektrischer Anschluss; Allgemeines - STIEBEL ELTRON LWZ 5 CS Premium Installation

inSTALLATion
Montage
5.9

Elektrischer Anschluss

WARNUNG Stromschlag
Anschlussarbeiten dürfen nur von einem Fachhand-
werker entsprechend dieser Anleitung durchgeführt
werden. Führen Sie alle elektrischen Anschluss- und
Installationsarbeiten entsprechend den nationalen und
regionalen Vorschriften aus.
WARNUNG Stromschlag
Schalten Sie das Gerät spannungsfrei, bevor Sie Arbeiten
am Schaltkasten vornehmen.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss erlaubt. Das Gerät muss über eine Trenn strecke
von mindestens 3 mm allpolig vom Netz getrennt werden
können. Diese Anforderung wird von Schützen, LS-Schal-
tern, Sicherungen usw. übernommen.
WARNUNG Stromschlag
An die Kleinspannungsanschlüsse des Gerätes dürfen
nur Komponenten angeschlossen werden, die mit Si-
cherheitskleinspannung (SELV) arbeiten und eine sichere
Trennung zur Netzspannung sicherstellen.
Durch Anschluss anderer Komponenten können Teile des
Gerätes und angeschlossene Komponenten unter Netz-
spannung stehen.
f Verwenden Sie nur von uns zugelassene Kompo- f
nenten.
Sachschaden
!
Die angegebene Spannung muss mit der Netzspannung
übereinstimmen. Beachten Sie das Typenschild.
Sachschaden
!
Die Kabeldurchführungen an der Rückseite des Gerätes
sind mit Kabeltüllen verschlossen. Damit kein Wasser
eindringt, schneiden Sie ein möglichst kleines Loch in
die Kabeltülle.
Hinweis
Der Ableitstrom dieses Gerätes kann > 3,5 mA sein.

5.9.1 Allgemeines

Die elektrischen Daten sind im Kapitel „Technische Daten/Daten-
tabelle" aufgeführt.
Hinweis
Soll die Kühlung über eine Flächenheizung erfolgen,
muss ein externes Bedienteil verwendet werden (siehe
Kapitel „Gerätebeschreibung / Weiteres Zubehör"). Mit
dem externen Bedienteil kann die Luftfeuchtigkeit erfasst
und die Kondensation von Luftfeuchtigkeit an Raumober-
flächen vermieden werden.
www.stiebel-eltron.com
Leitungsverlegung
f Schieben Sie alle Anschlussleitungen sowie Fühlerleitungen f
durch eine der Öffnungen „Durchführung elektr. Leitungen",
in der Rückwand des Funktionsmoduls.
Schutztemperaturregler für Fußbodenheizung
Sachschaden
!
Um im Fehlerfall mögliche Schäden durch eine erhöh-
te Vorlauftemperatur in der Fußbodenheizung zu ver-
meiden, empfehlen wir grundsätzlich den Einsatz eines
Schutztemperaturreglers zur Begrenzung der System-
temperatur.
Sicherheitseinrichtung für den gemeinsamen Betrieb von
Lüftungsgerät und Feuerstätten
f XD03-13/14 : Schließen Sie die Sicherheitseinrichtung mit f
einem potentialfreien Kontakt an.
5.9.2 Schaltkasten
1
1 Befestigungsschraube des Schaltkastendeckels
f Lösen Sie die Befestigungsschrauben des f
Schaltkastendeckels.
Hinweis
Bei einer der Befestigungsschrauben ist eine Zahnschei-
be zur Erdung des Schaltkastendeckels verwendet.
Wenn Sie nach Ihren Arbeiten am Schaltkasten den
Schaltkastendeckel montieren, legen Sie die Zahnscheibe
hinter die Befestigungsschraube.
Der Schaltkastendeckel ist unten mit einer Lasche hinter die Sei-
tenwand des Gerätes gesteckt.
f Schieben Sie den Schaltkastendeckel nach oben und ziehen f
Sie ihn unten vom Gerät ab.
LWZ 5/8 CS Premium | 19
