Wartung und reinigung
9.

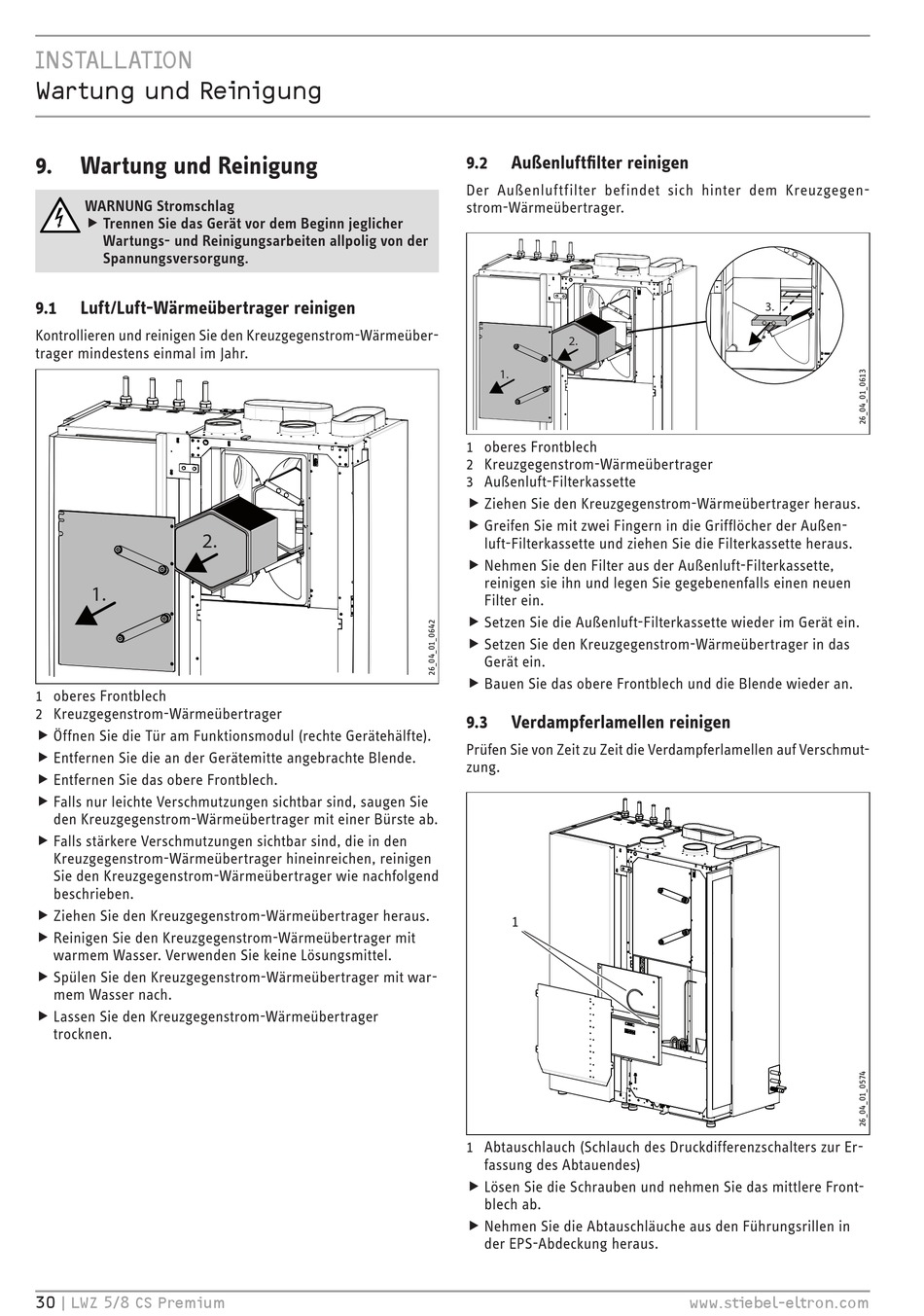

Wartung und Reinigung

WARNUNG Stromschlag
f Trennen Sie das Gerät vor dem Beginn jeglicher f
Wartungs- und Reinigungsarbeiten allpolig von der
Spannungsversorgung.
9.1 Luft/Luft-Wärmeübertrager reinigen
Kontrollieren und reinigen Sie den Kreuzgegenstrom-Wärmeüber-
trager mindestens einmal im Jahr.
2.
1.
1 oberes Frontblech
2 Kreuzgegenstrom-Wärmeübertrager
f Öffnen Sie die Tür am Funktionsmodul (rechte Gerätehälfte). f
f Entfernen Sie die an der Gerätemitte angebrachte Blende. f
f Entfernen Sie das obere Frontblech. f
f Falls nur leichte Verschmutzungen sichtbar sind, saugen Sie f
den Kreuzgegenstrom-Wärmeübertrager mit einer Bürste ab.
f Falls stärkere Verschmutzungen sichtbar sind, die in den f
Kreuzgegenstrom-Wärmeübertrager hineinreichen, reinigen
Sie den Kreuzgegenstrom-Wärmeübertrager wie nachfolgend
beschrieben.
f Ziehen Sie den Kreuzgegenstrom-Wärmeübertrager heraus. f
f Reinigen Sie den Kreuzgegenstrom-Wärmeübertrager mit f
warmem Wasser. Verwenden Sie keine Lösungsmittel.
f Spülen Sie den Kreuzgegenstrom-Wärmeübertrager mit war- f
mem Wasser nach.
f Lassen Sie den Kreuzgegenstrom-Wärmeübertrager f
trocknen.
30 | LWZ 5/8 CS Premium
9.2 Außenluftfilter reinigen
Der Außenluftfilter befindet sich hinter dem Kreuzgegen-
strom-Wärmeübertrager.
2.
1.
1 oberes Frontblech
2 Kreuzgegenstrom-Wärmeübertrager
3 Außenluft-Filterkassette
f Ziehen Sie den Kreuzgegenstrom-Wärmeübertrager heraus. f
f Greifen Sie mit zwei Fingern in die Grifflöcher der Außen- f
luft-Filterkassette und ziehen Sie die Filterkassette heraus.
f Nehmen Sie den Filter aus der Außenluft-Filterkassette, f
reinigen sie ihn und legen Sie gegebenenfalls einen neuen
Filter ein.
f Setzen Sie die Außenluft-Filterkassette wieder im Gerät ein. f
f Setzen Sie den Kreuzgegenstrom-Wärmeübertrager in das f
Gerät ein.
f Bauen Sie das obere Frontblech und die Blende wieder an. f
9.3

Verdampferlamellen reinigen

Prüfen Sie von Zeit zu Zeit die Verdampferlamellen auf Verschmut-
zung.
1
1 Abtauschlauch (Schlauch des Druckdifferenzschalters zur Er-
fassung des Abtauendes)
f Lösen Sie die Schrauben und nehmen Sie das mittlere Front- f
blech ab.
f Nehmen Sie die Abtauschläuche aus den Führungsrillen in f
der EPS-Abdeckung heraus.
3.
