inSTALLATion
Montage

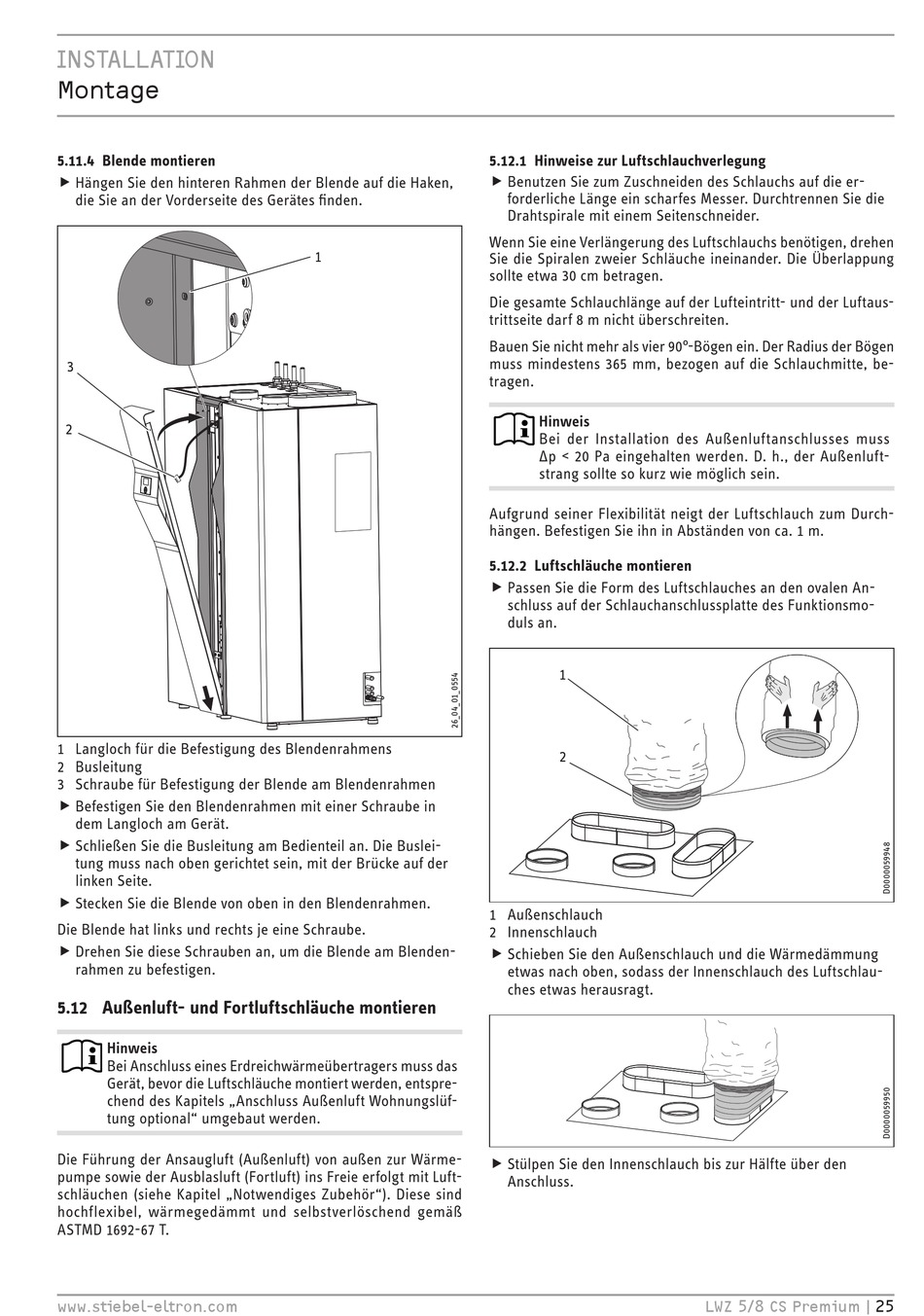

5.11.4 Blende montieren

f Hängen Sie den hinteren Rahmen der Blende auf die Haken, f
die Sie an der Vorderseite des Gerätes finden.
3
2
1 Langloch für die Befestigung des Blendenrahmens
2 Busleitung
3 Schraube für Befestigung der Blende am Blendenrahmen
f Befestigen Sie den Blendenrahmen mit einer Schraube in f
dem Langloch am Gerät.
f Schließen Sie die Busleitung am Bedienteil an. Die Buslei- f
tung muss nach oben gerichtet sein, mit der Brücke auf der
linken Seite.
f Stecken Sie die Blende von oben in den Blendenrahmen. f
Die Blende hat links und rechts je eine Schraube.
f Drehen Sie diese Schrauben an, um die Blende am Blenden- f
rahmen zu befestigen.
5.12 Außenluft- und Fortluftschläuche montieren
Hinweis
Bei Anschluss eines Erdreichwärmeübertragers muss das
Gerät, bevor die Luftschläuche montiert werden, entspre-
chend des Kapitels „Anschluss Außenluft Wohnungslüf-
tung optional" umgebaut werden.
Die Führung der Ansaugluft (Außenluft) von außen zur Wärme-
pumpe sowie der Ausblasluft (Fortluft) ins Freie erfolgt mit Luft-
schläuchen (siehe Kapitel „Notwendiges Zubehör"). Diese sind
hochflexibel, wärmegedämmt und selbstverlöschend gemäß
ASTMD 1692-67 T.
www.stiebel-eltron.com
5.12.1 Hinweise zur Luftschlauchverlegung
f Benutzen Sie zum Zuschneiden des Schlauchs auf die er-
Wenn Sie eine Verlängerung des Luftschlauchs benötigen, drehen
1
Sie die Spiralen zweier Schläuche ineinander. Die Überlappung
sollte etwa 30 cm betragen.
Die gesamte Schlauchlänge auf der Lufteintritt- und der Luftaus-
trittseite darf 8 m nicht überschreiten.
Bauen Sie nicht mehr als vier 90°-Bögen ein. Der Radius der Bögen
muss mindestens 365 mm, bezogen auf die Schlauchmitte, be-
tragen.
Aufgrund seiner Flexibilität neigt der Luftschlauch zum Durch-
hängen. Befestigen Sie ihn in Abständen von ca. 1 m.
5.12.2 Luftschläuche montieren
f Passen Sie die Form des Luftschlauches an den ovalen An-
1 Außenschlauch
2 Innenschlauch
f Schieben Sie den Außenschlauch und die Wärmedämmung
f Stülpen Sie den Innenschlauch bis zur Hälfte über den
f
forderliche Länge ein scharfes Messer. Durchtrennen Sie die
Drahtspirale mit einem Seitenschneider.
Hinweis
Bei der Installation des Außenluftanschlusses muss
Δp < 20 Pa eingehalten werden. D. h., der Außenluft-
strang sollte so kurz wie möglich sein.
f
schluss auf der Schlauchanschlussplatte des Funktionsmo-
duls an.
1
2
f
etwas nach oben, sodass der Innenschlauch des Luftschlau-
ches etwas herausragt.
f
Anschluss.
LWZ 5/8 CS Premium | 25
