LWZ 303 Integral
LWZ 303 SOL
Zentrales Lüftungsgerät mit Wärmerückgewinnung

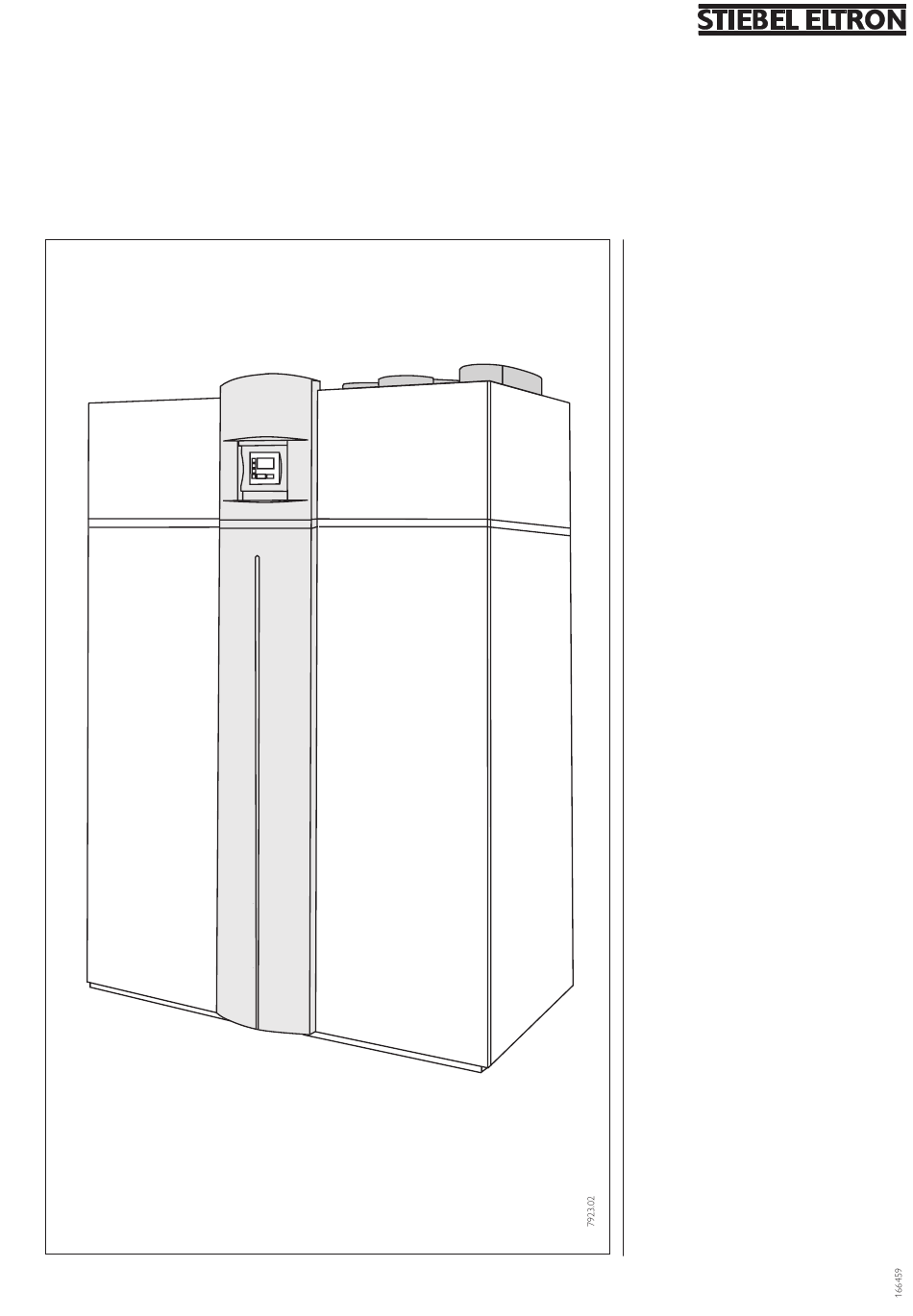

Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
Inhaltsverzeichnis
1.
Gebrauchsanweisung
für den Benutzer und den Fachmann 2
1.1
Gerätebeschreibung
1.2
Das Wichtigste in Kürze
1.3
Bedienung
1.4
Wichtige Hinweise
1.5
Wartung und Reinigung
1.6
Was tun wenn ...?
2.
Montageanweisung
für den Fachmann
2.1
Geräteaufbau
2.2
Technische Daten
2.3
Gerätebeschreibung
2.4
Vorschriften und Bestimmungen
2.5
Montageort
2.6
Gerätemontage
Schaltplan LWZ 303
Schaltplan LWZ 303 SOL
Anschlussbeispiele
2.7
Außenluft- und Fortluftschläuche
montieren
2.8
Abluft- und Zuluftrohre montieren 21
2.9
Erstinbetriebnahme
2.10 Wartung und Reinigung
2.11 Störungsbeseitigung
2.12 Ferndiagnose und Fernüberwachung 22
2.13 Einstellungen zum Energiesparen
3.
Umwelt/Recycling
4.
Kundendienst/Garantie
2
2
2
4
4
5
7
7
7
9
11
11
12
17
18
19
21
21
22
22
23
24
24
