4.9

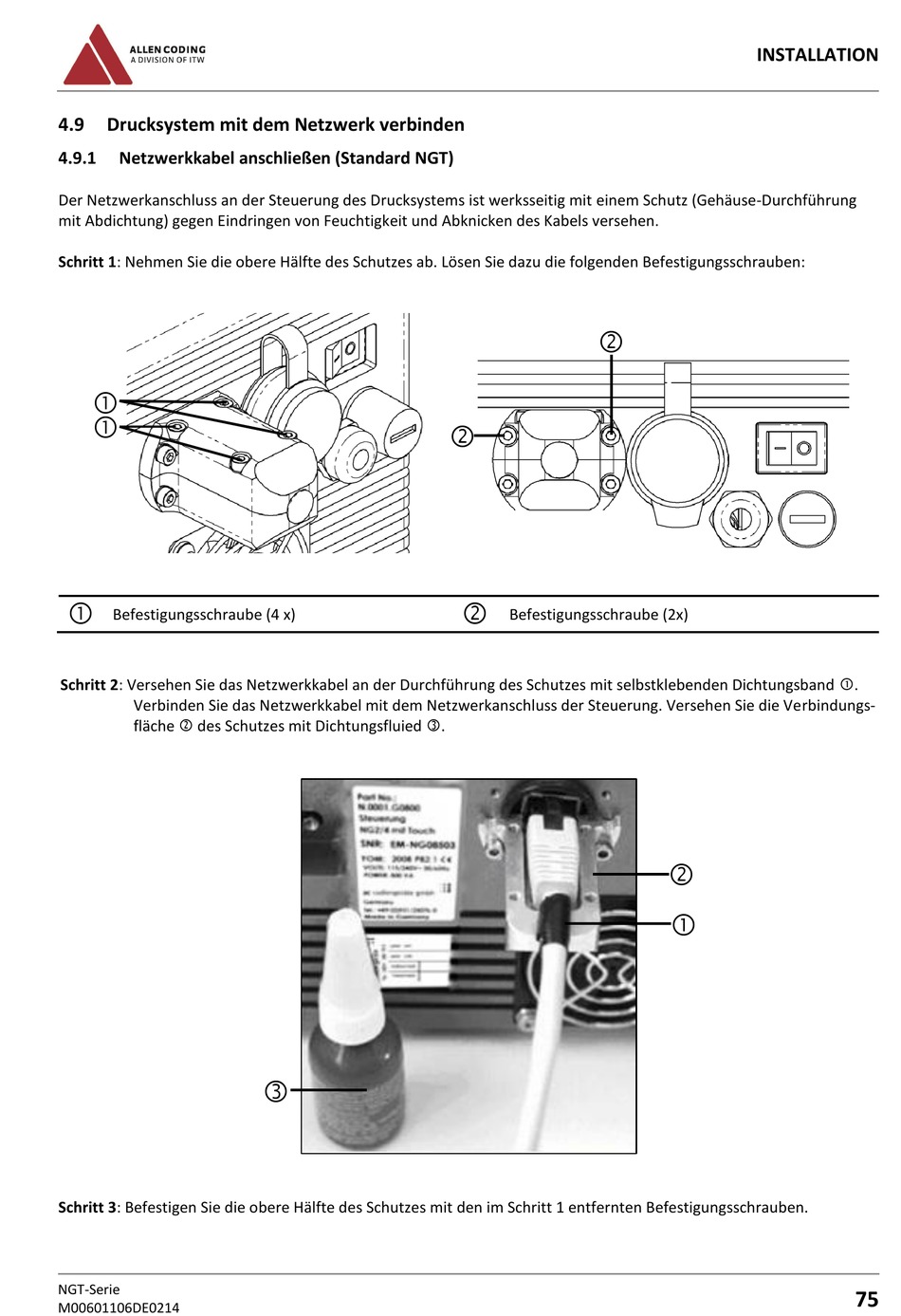

Drucksystem mit dem Netzwerk verbinden

4.9.1 Netzwerkkabel anschließen (Standard NGT)
Der Netzwerkanschluss an der Steuerung des Drucksystems ist werksseitig mit einem Schutz (Gehäuse-Durchführung
mit Abdichtung) gegen Eindringen von Feuchtigkeit und Abknicken des Kabels versehen.
Schritt 1: Nehmen Sie die obere Hälfte des Schutzes ab. Lösen Sie dazu die folgenden Befestigungsschrauben:



Befestigungsschraube (4 x)
Schritt 2: Versehen Sie das Netzwerkkabel an der Durchführung des Schutzes mit selbstklebenden Dichtungsband .
Verbinden Sie das Netzwerkkabel mit dem Netzwerkanschluss der Steuerung. Versehen Sie die Verbindungs-
fläche  des Schutzes mit Dichtungsfluied .
Schritt 3: Befestigen Sie die obere Hälfte des Schutzes mit den im Schritt 1 entfernten Befestigungsschrauben.
NGT-Serie
M00601106DE0214




Befestigungsschraube (2x)
INSTALLATION


75
