REINIGUNG UND WARTUNG
Spannung und Zustand des Zahnriemens kontrollieren und ggf. einstellen
NGT2/4/2+/4+:
NGT2 / NGT2+
Abstand
NGT4 / NGT4+
NGT6 / NGT8
Durchbiegung
NGT6E / NGT8E
NGT2/4/2+/4+:

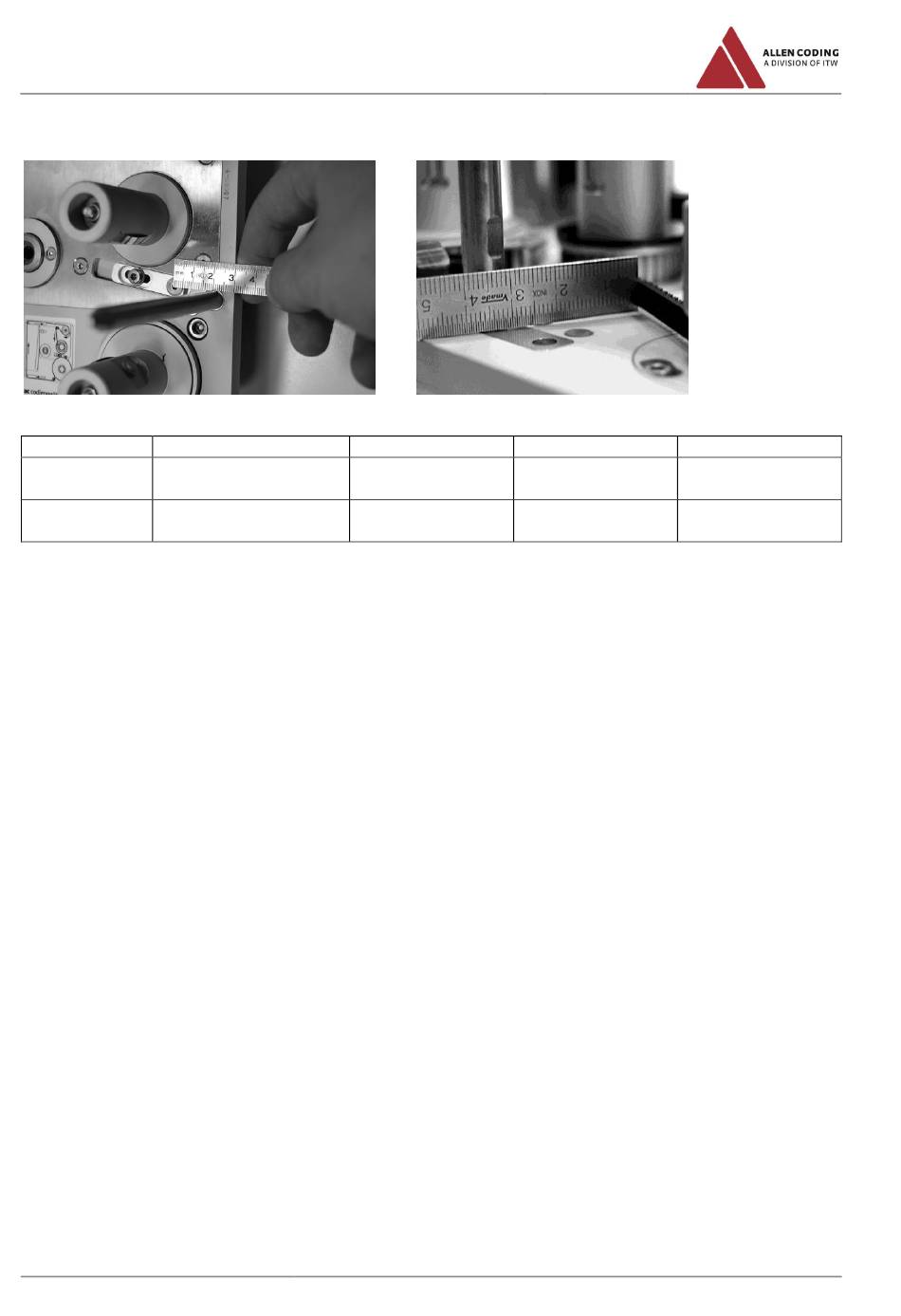

Prüfen Sie die Spannung des Zahnriemens, indem Sie den Abstand zwischen der Außenkante der Farbfolien-
Wechselkassette und der Mitte der Schraube des Riemenspanners messen.
NGT6/8/6E/8E:
Prüfen Sie das Spiel des Zahnriemens zwischen dem Führungsdorn 1 und dem Zahnriemen in dem Sie die Durchbiegung
bestimmen.
Der Zahnriemen ist aus verstärktem Nylon gefertigt. Prüfen Sie den gesamten Riemensorgfältig auf Beschädigungen
insbesondere auf ausfransende Verstärkungsdrähte.
154
NGT6/8/6E/8E:
soll [mm] min. [mm]
30 28
4 3
max. [mm]
31
5
