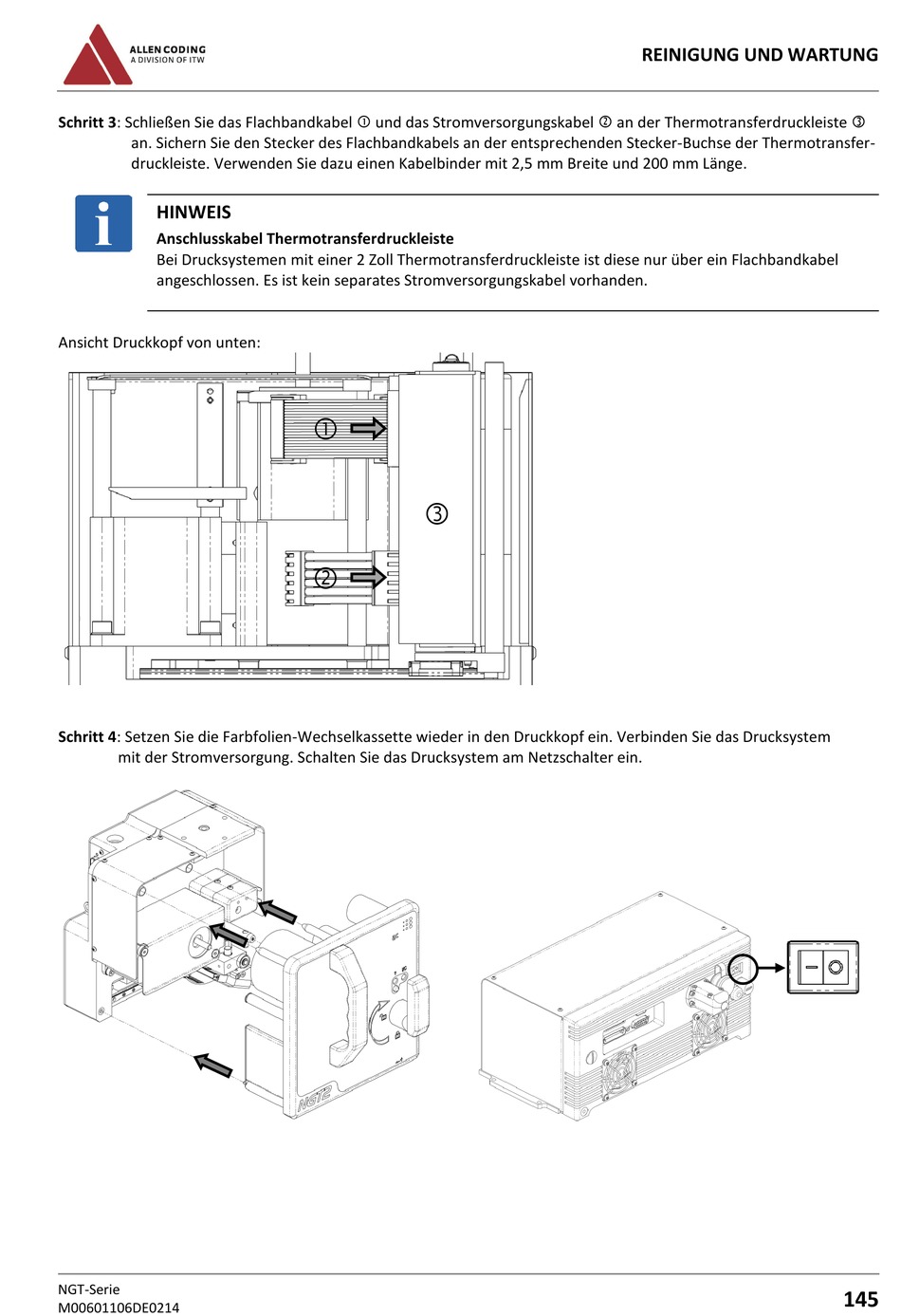

Allen Coding NGT-Serie Betriebsanleitung Seite 145

Schritt 3: Schließen Sie das Flachbandkabel  und das Stromversorgungskabel  an der Thermotransferdruckleiste 
an. Sichern Sie den Stecker des Flachbandkabels an der entsprechenden Stecker-Buchse der Thermotransfer-
druckleiste. Verwenden Sie dazu einen Kabelbinder mit 2,5 mm Breite und 200 mm Länge.
HINWEIS
Anschlusskabel Thermotransferdruckleiste
Bei Drucksystemen mit einer 2 Zoll Thermotransferdruckleiste ist diese nur über ein Flachbandkabel
angeschlossen. Es ist kein separates Stromversorgungskabel vorhanden.
Ansicht Druckkopf von unten:
Schritt 4: Setzen Sie die Farbfolien-Wechselkassette wieder in den Druckkopf ein. Verbinden Sie das Drucksystem
mit der Stromversorgung. Schalten Sie das Drucksystem am Netzschalter ein.
NGT-Serie
M00601106DE0214



REINIGUNG UND WARTUNG
145
