PRODUKTBESCHREIBUNG

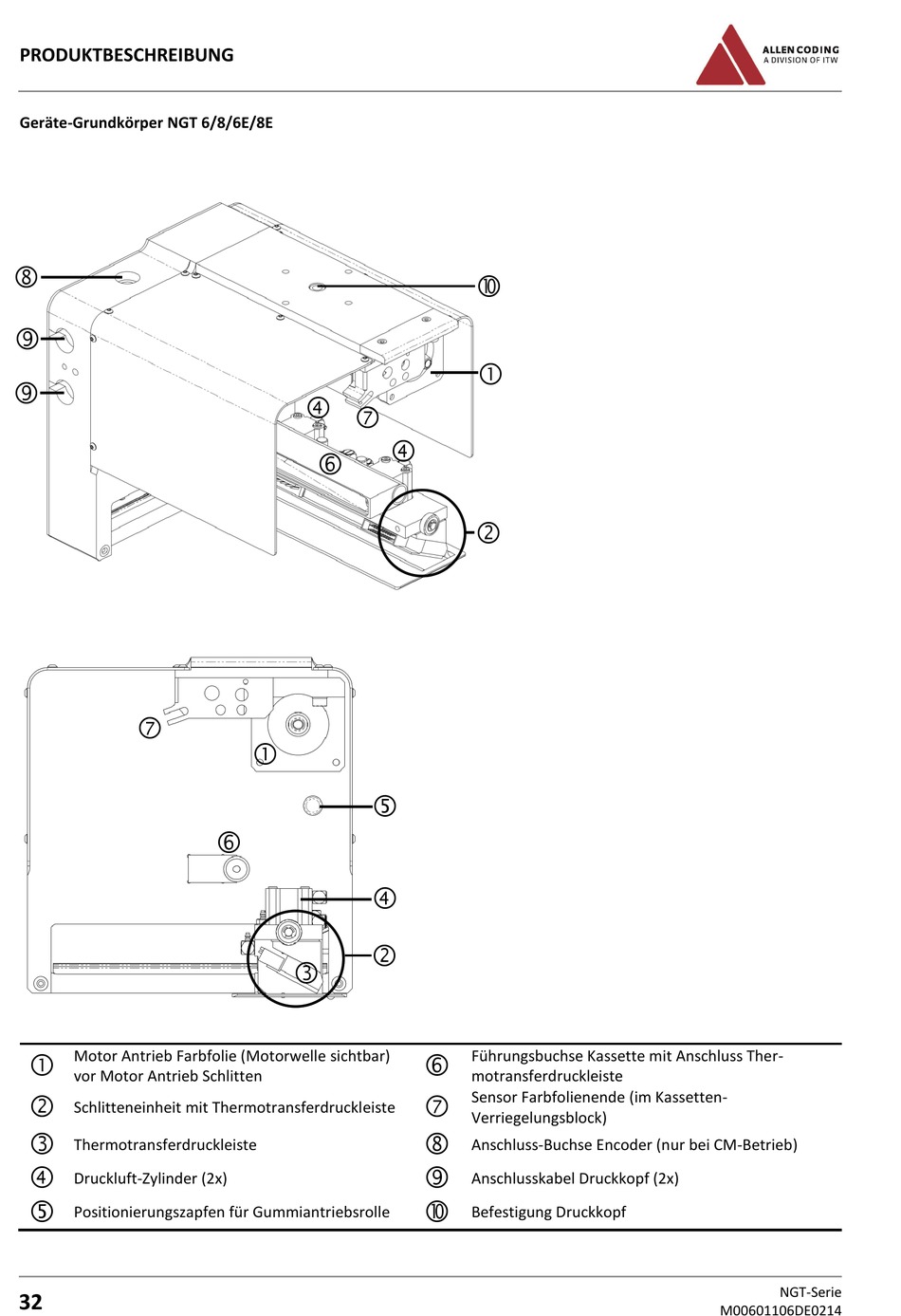

Geräte-Grundkörper NGT 6/8/6E/8E




 Motor Antrieb Farbfolie (Motorwelle sichtbar)
vor Motor Antrieb Schlitten

Schlitteneinheit mit Thermotransferdruckleiste

Thermotransferdruckleiste

Druckluft-Zylinder (2x)

Positionierungszapfen für Gummiantriebsrolle
32













 Führungsbuchse Kassette mit Anschluss Ther-
motransferdruckleiste
Sensor Farbfolienende (im Kassetten-

Verriegelungsblock)

Anschluss-Buchse Encoder (nur bei CM-Betrieb)

Anschlusskabel Druckkopf (2x)

Befestigung Druckkopf
