Allen Coding NGT-Serie Betriebsanleitung Seite 72

INSTALLATION

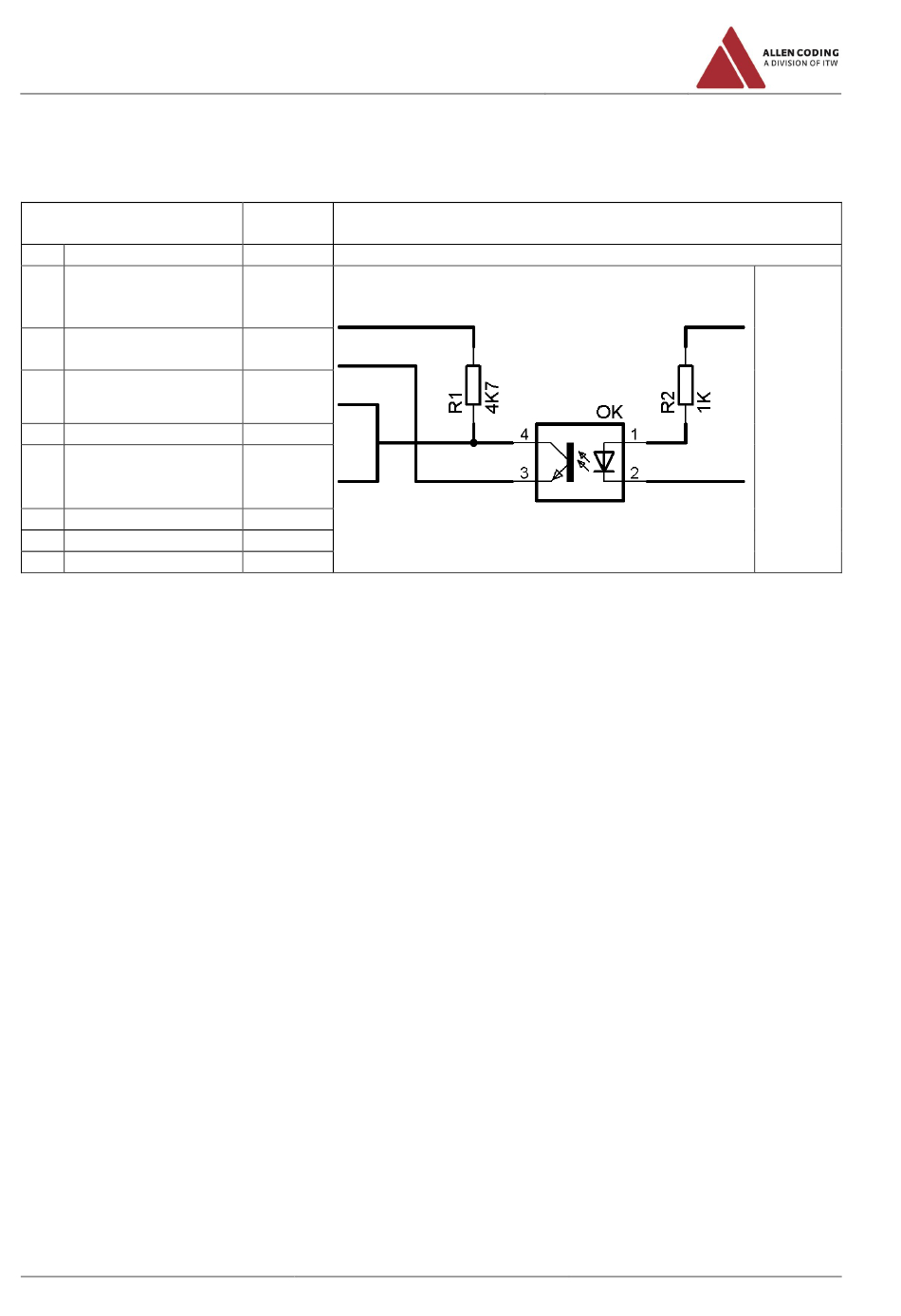

Verwendung eines Geschwindigkeitssignals von der Maschinensteuerung
Standard NGT:
Encoder-Schnittstelle Druckkopf
(Buchse 8-polig rund)
Pin Beschreibung
VCC vom Druckkopf
A Standard NGT: + 5V
GND (VCC) vom Druck-
B
kopf
Encoder- / Takteingang
C
D -----
Encoder- / Takteingang
E
F -----
G -----
H -----
NGT+:
Beim Drucksystem NGT+ kann das 24V-Signal aus der Maschinen-Steuerung direkt über die Encoder-Schnittstelle ange-
schlossen werden. Siehe „Schnittstellen des NGT+"
72
Stecker Außenbeschaltung der Maschine
8-polig rund
Pin
A
B
C
D
E
F
G
H
Signal von
Maschinen-
steuerung
NGT-Serie
M00601106DE0214
