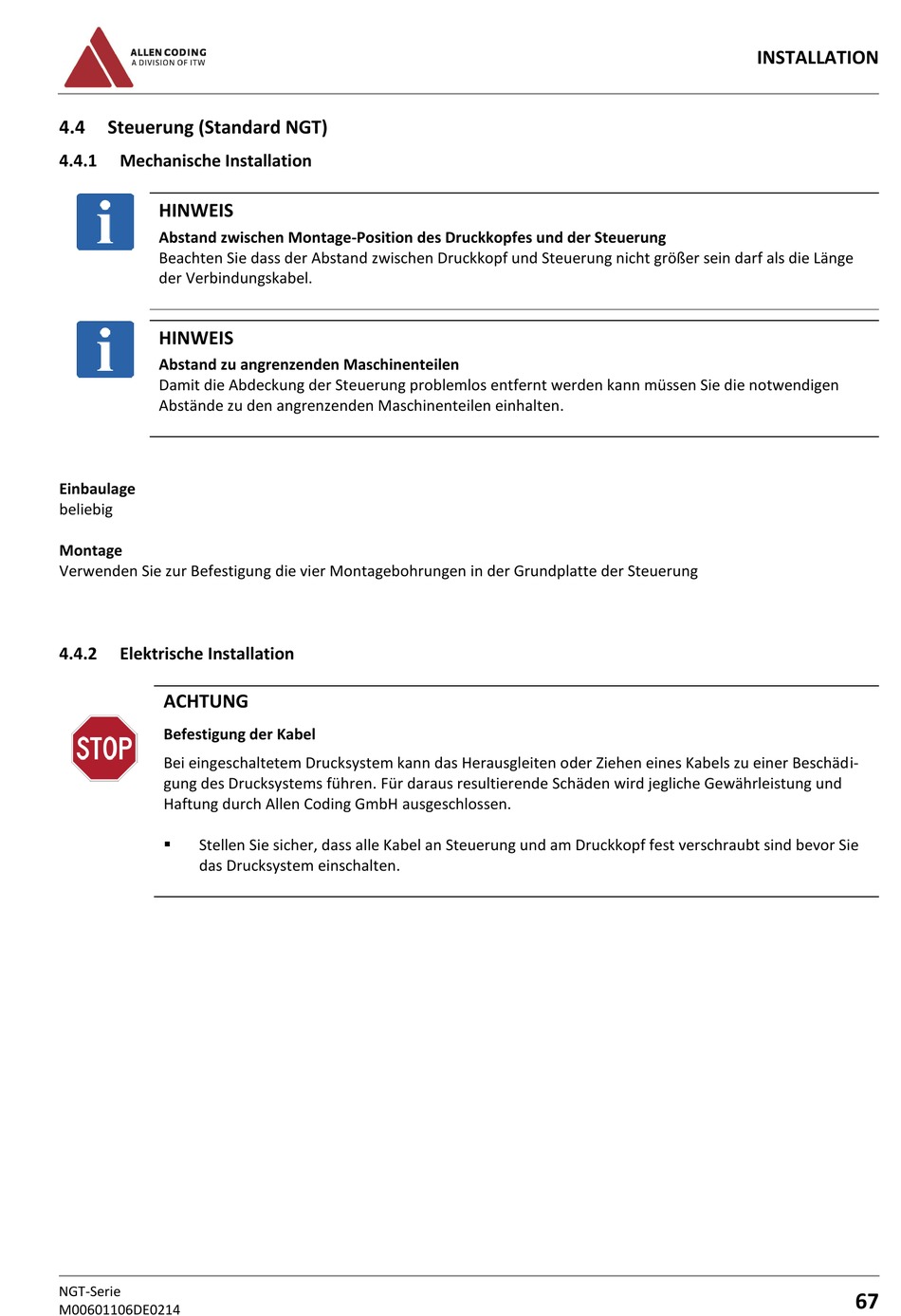

4.4
Steuerung (Standard NGT)
4.4.1
Mechanische Installation
HINWEIS
Abstand zwischen Montage-Position des Druckkopfes und der Steuerung
Beachten Sie dass der Abstand zwischen Druckkopf und Steuerung nicht größer sein darf als die Länge
der Verbindungskabel.
HINWEIS
Abstand zu angrenzenden Maschinenteilen
Damit die Abdeckung der Steuerung problemlos entfernt werden kann müssen Sie die notwendigen
Abstände zu den angrenzenden Maschinenteilen einhalten.
Einbaulage
beliebig
Montage
Verwenden Sie zur Befestigung die vier Montagebohrungen in der Grundplatte der Steuerung
4.4.2
Elektrische Installation
ACHTUNG
Befestigung der Kabel
Bei eingeschaltetem Drucksystem kann das Herausgleiten oder Ziehen eines Kabels zu einer Beschädi-
gung des Drucksystems führen. Für daraus resultierende Schäden wird jegliche Gewährleistung und
Haftung durch Allen Coding GmbH ausgeschlossen.
Stellen Sie sicher, dass alle Kabel an Steuerung und am Druckkopf fest verschraubt sind bevor Sie
das Drucksystem einschalten.
NGT-Serie
M00601106DE0214
INSTALLATION
67
