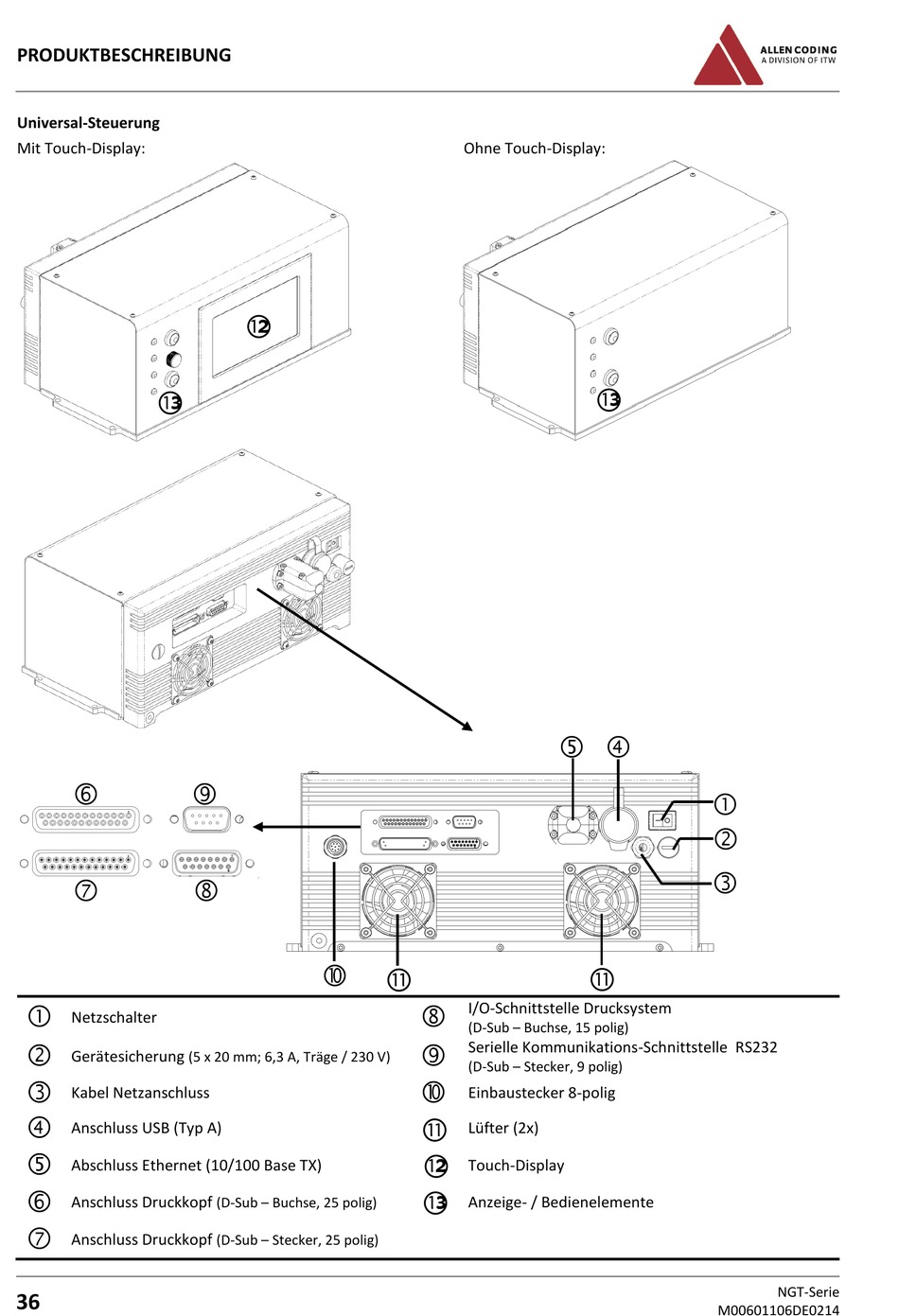

PRODUKTBESCHREIBUNG
Universal-Steuerung
Mit Touch-Display:
13



Netzschalter

Gerätesicherung

Kabel Netzanschluss

Anschluss USB (Typ A)

Abschluss Ethernet (10/100 Base TX)

Anschluss Druckkopf

Anschluss Druckkopf
36
12



(5 x 20 mm; 6,3 A, Träge / 230 V)
(D-Sub – Buchse, 25 polig)
(D-Sub – Stecker, 25 polig)
Ohne Touch-Display:
 
11

I/O-Schnittstelle Drucksystem
(D-Sub – Buchse, 15 polig)

Serielle Kommunikations-Schnittstelle RS232
(D-Sub – Stecker, 9 polig)

Einbaustecker 8-polig
11
Lüfter (2x)
12
Touch-Display
13
Anzeige- / Bedienelemente
13



11
M00601106DE0214
NGT-Serie
