INSTALLATION
4.8 Drucksystem über die Serielle Schnittstelle (RS232) verbinden

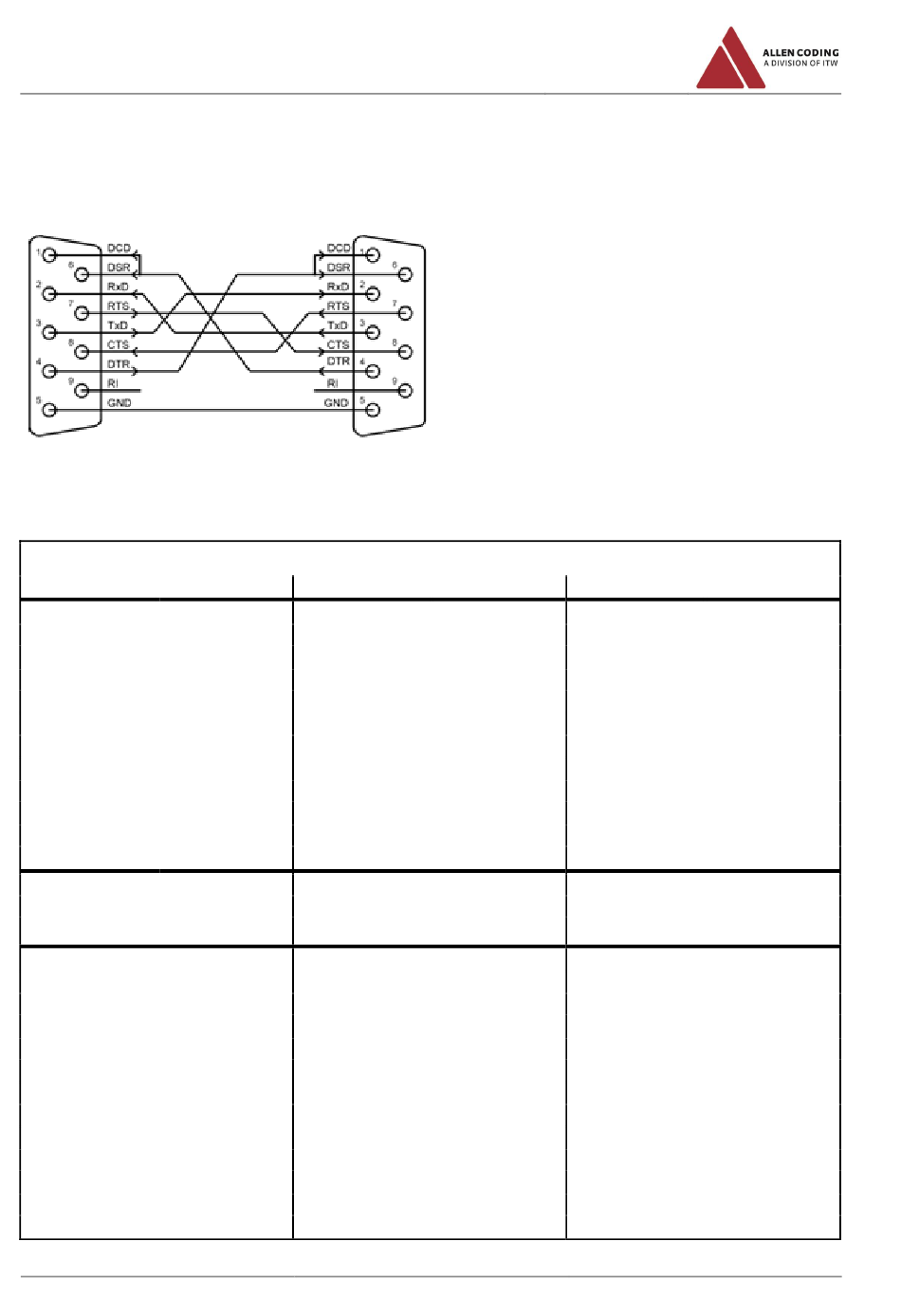

Verwenden Sie das mitgelieferte Verbindungskabel um das Drucksystem über die serielle Schnittstelle mit dem PC zu
verbinden. Bei dem Verbindungskabel handelt es sich um ein „Nullmodem- bzw. Cross-Link-Kabel", bei dem einzelne
Leitungen im Kabel gedreht sind.
Sub-D
9-polig, Buchse
Die Serielle Schnittstelle (RS232) des PC / Printserver muss folgendermaßen konfiguriert sein.
Drucker NGT Serie
Pin
1
2
3
4
5
6
7
8
9
Einstellungen:
nicht veränderbar!
Übertragungsrate: 115,2 Kbit/s
keine Parität
8 Datenbits
1 Stoppbit
Hardware-Handshake: ON
CTS Handshaking on
DSR Handshaking on
DSR Prüfung off
RTS Handshake
DTR Handshake
XON/XOFF: OFF
74
Sub-D
9-polig, Buchse
Pin-Belegung Serielle Schnittstelle
Printserver
Signal Pin
DCD 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
RI 9
Einstellungen:
Übertragungsrate: 115,2 Kbit/s
keine Parität
8 Datenbits
1 Stoppbit
Hardware-Handshake: ON
FIFO-Buffer: OFF
CTS Handshaking on
DSR Handshaking on
DSR Prüfung off
RTS Handshake
DTR Handshake
XON/XOFF: OFF
PC (Host)
Signal Pin
DCD 1
TxD 2
RxD 3
DSR 4
GND 5
DTR 6
CTS 7
RTS 8
RI 9
Einstellungen:
Übertragungsrate: 115,2 Kbit/s
keine Parität
8 Datenbits
1 Stoppbit
Hardware-Handshake: ON
FIFO-Buffer: OFF
CTS Handshaking on
DSR Handshaking on
DSR Prüfung off
RTS Handshake
DTR Handshake
XON/XOFF: OFF
Signal
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI
NGT-Serie
