4.5
Netzteil
4.5.1
Mechanische Installation
WARNUNG
Gefährliche elektrische Spannung!
Für die Montage muss das Netzteil geöffnet werden. Im Netzteil des NGT+ liegen im eingeschalteten
Zustand lebensgefährliche Spannungen an. Eine Berührung kann zu einem elektrischen Schlag führen.
Stellen Sie sicher, dass das Netzteil ausgeschaltet und von der Stromversorgung getrennt ist, be-
vor Sie das Gehäuse des Netzteils zu Montagezwecken öffnen.
Die Montage des Netzteils sollte von einer Elektro-Fachkraft ausgeführt werden.
HINWEIS
Abstand zwischen Montage-Position des Druckers und des Netzteils
Beachten Sie das der Abstand zwischen Drucker und Netzteil nicht größer sein darf als die Länge des
Verbindungskabels.
HINWEIS
Abstand zu angrenzenden Maschinenteilen
Damit das Gehäuse des Netzteils problemlos geöffnet werden kann müssen Sie die notwendigen Ab-
stände zu den angrenzenden Maschinenteilen einhalten.
Einbaulage
beliebig

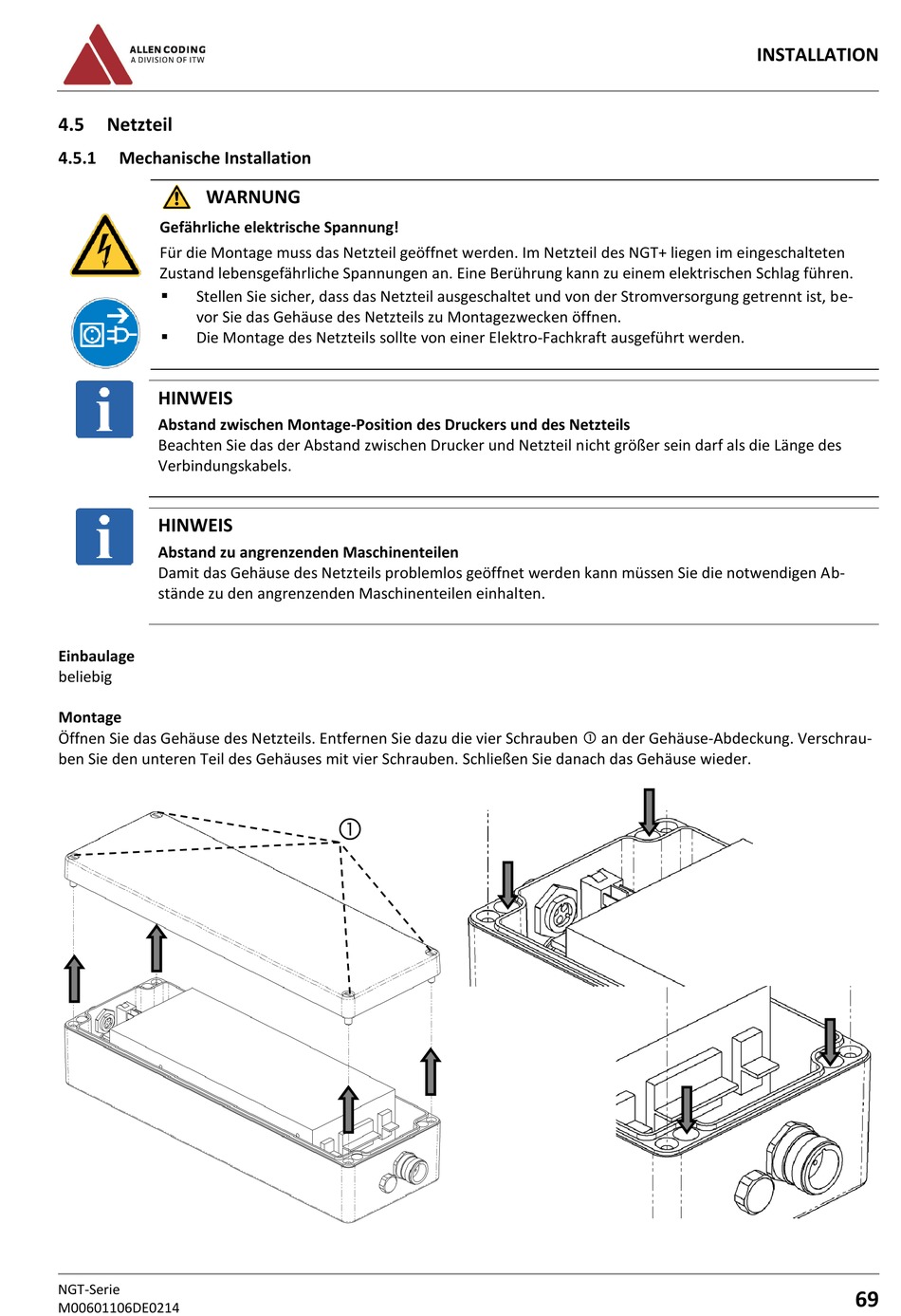

Montage
Öffnen Sie das Gehäuse des Netzteils. Entfernen Sie dazu die vier Schrauben an der Gehäuse-Abdeckung. Verschrau-
ben Sie den unteren Teil des Gehäuses mit vier Schrauben. Schließen Sie danach das Gehäuse wieder.
NGT-Serie
M00601106DE0214
INSTALLATION
69
