INSTALLATION

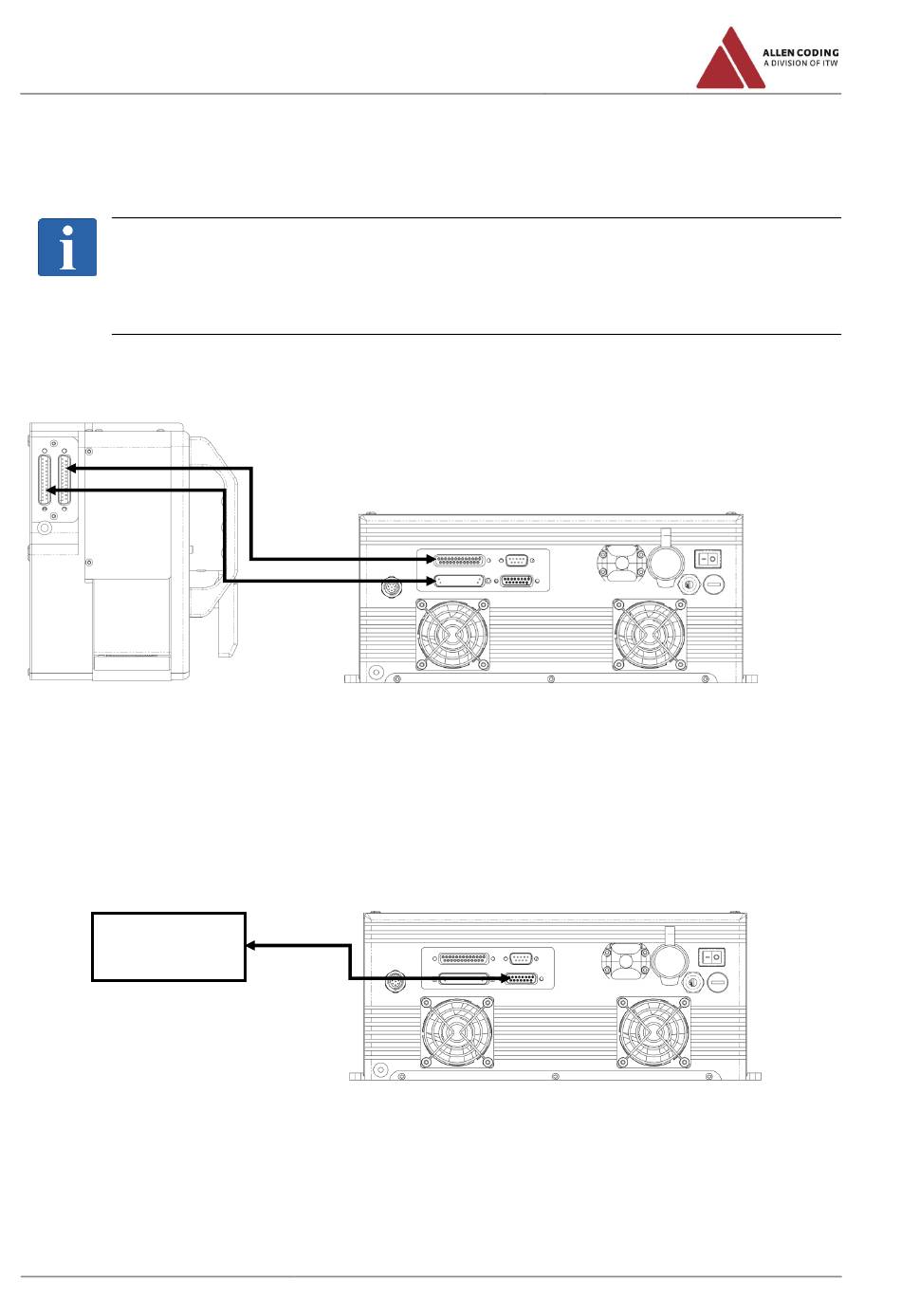

Verbindungen zwischen Steuerung und Druckkopf (Standard NGT) herstellen
Stellen Sie die Verbindung zwischen Steuerung und Druckkopf her, indem Sie diese unter Verwendung der beiden 25
poligen Verbindungskabel miteinander verbinden.
HINWEIS
Verbindungskabel NGT6/8/6E/8E
Bei den Druckköpfen NGT6/8/6E/8E sind die beiden Verbindungskabel fest mit dem Druckkopf verbun-
den.
NGT2/4:
I/O-Schnittstellen des Drucksystems mit Maschine verbinden
Legen Sie das Verbindungskabel, entsprechend Ihren Anforderungen, auf den 15-poligen D-Sub Stecker auf. Dieser
befindet sich im beiliegenden Anschluss-Set. Die Signalbelegung für die I/O-Schnittstelle des Drucksystems (D-Sub
Buchse 15-polig) finden Sie unter „2.3.6 Schnittstellen des Standard NGT". Stellen Sie unter Verwendung des zuvor
konfigurierten Anschlusskabels die Verbindung zwischen Maschine und I/O-Schnittstelle des Drucksystems her.
Maschine
Verbindung mit der Stromversorgung herstellen
Stecken Sie den Netzstecker der Steuerung in eine entsprechende abgesicherte Netzsteckdose.
