Allen Coding NGT-Serie Betriebsanleitung Seite 51

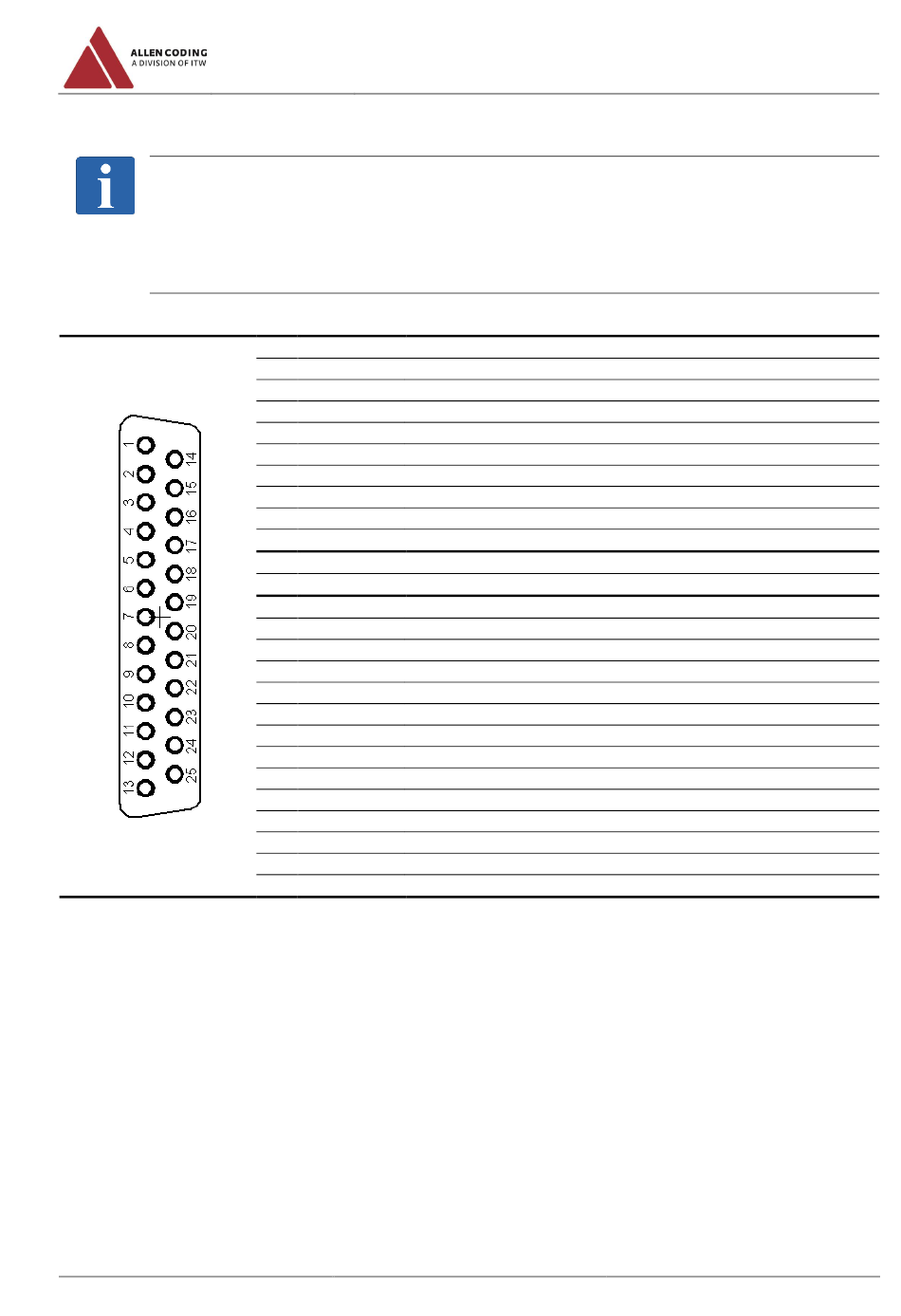

2. I/O-Schnittstelle (Buchse D-Sub 25-polig):
HINWEIS
Belastbarkeit der Ausgänge
Folgende Grenzen für die Belastbarkeit der Eingänge / Ausgänge dürfen nicht überschritten werden:
NGT-Serie
M00601106DE0214
U = 24 V
max.
I = 50 mA (empfohlen 30 mA)
max.
Pin Typ Beschreibung/Funktion
1 Eingang Drucksignal (+)
14 Eingang Drucksignal (-)
2 Eingang Externer Reset (+)
15 Eingang Externer Reset (-)
3 Eingang Trigger Zähler (+)
16 Eingang Trigger Zähler (-)
4 Eingang Encoder (+), 5V – 24V
17 Eingang Encoder (-)
5 Eingang Drucksignal potentialfrei
6 +24V-IO
18 Bezugspotenzial +24V-IO (GND-IO)
7 Ausgang Allgemeiner Fehler (+)
19 Ausgang Allgemeiner Fehler (-)
8 Ausgang Farbfolienende (+)
20 Ausgang Farbfolienende (-)
9 Ausgang Inhibit1 (+)
21 Ausgang Inhibit1 (-)
10 Ausgang Vorwarnung Farbfolienende (+)
22 Ausgang Vorwarnung Farbfolienende (-)
11 Ausgang Inhibit2 (+)
23 Ausgang Inhibit2 (-)
12 Ausgang Druckjob-Bereitschaft (+)
24 Ausgang Druckjob-Bereitschaft (-)
13 Ausgang Nicht belegt
25 Ausgang Nicht belegt
PRODUKTBESCHREIBUNG
