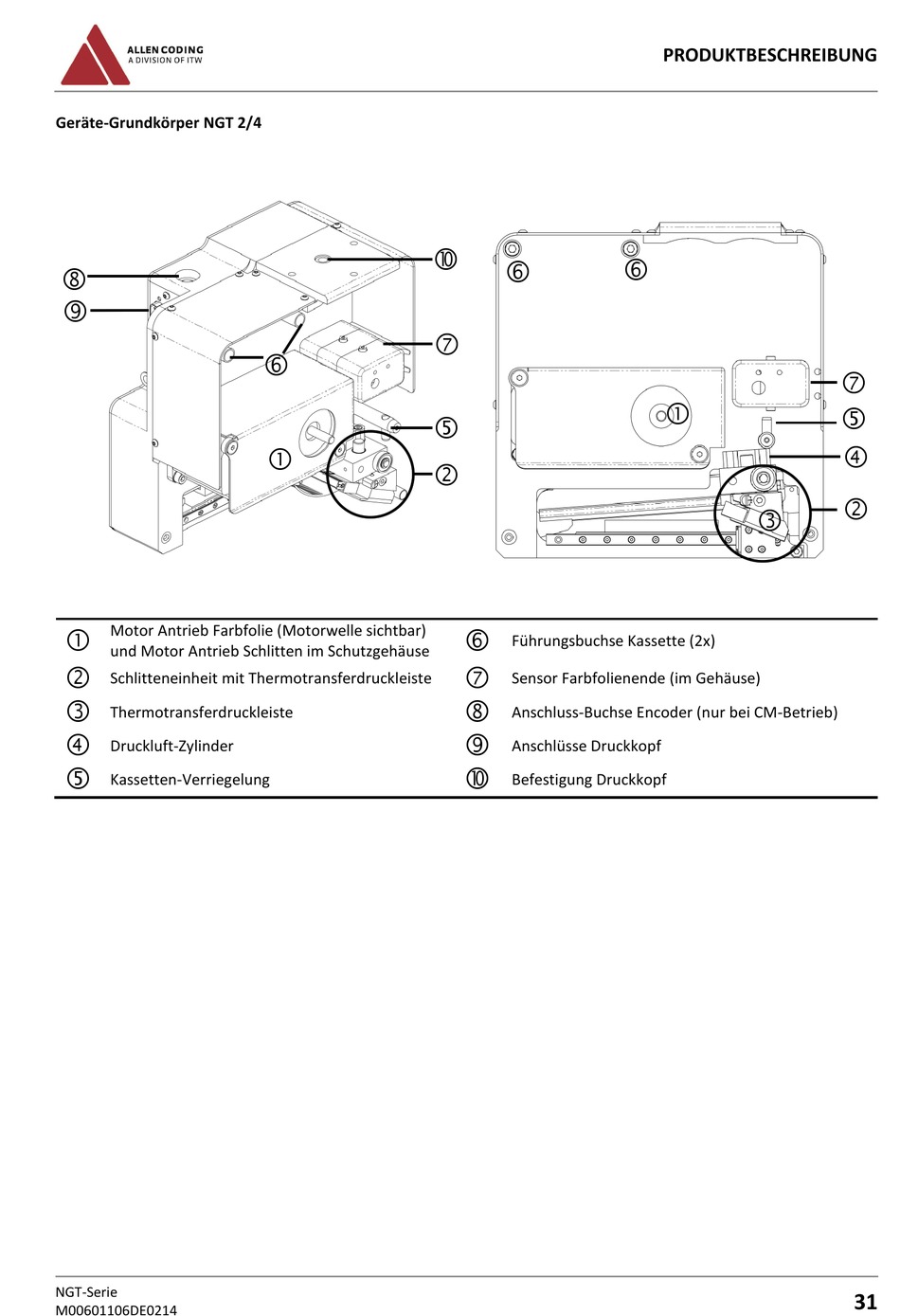

Geräte-Grundkörper NGT 2/4


 Motor Antrieb Farbfolie (Motorwelle sichtbar)
und Motor Antrieb Schlitten im Schutzgehäuse

Schlitteneinheit mit Thermotransferdruckleiste

Thermotransferdruckleiste

Druckluft-Zylinder

Kassetten-Verriegelung
NGT-Serie
M00601106DE0214








Führungsbuchse Kassette (2x)

Sensor Farbfolienende (im Gehäuse)

Anschluss-Buchse Encoder (nur bei CM-Betrieb)

Anschlüsse Druckkopf

Befestigung Druckkopf
