INSTALLATION

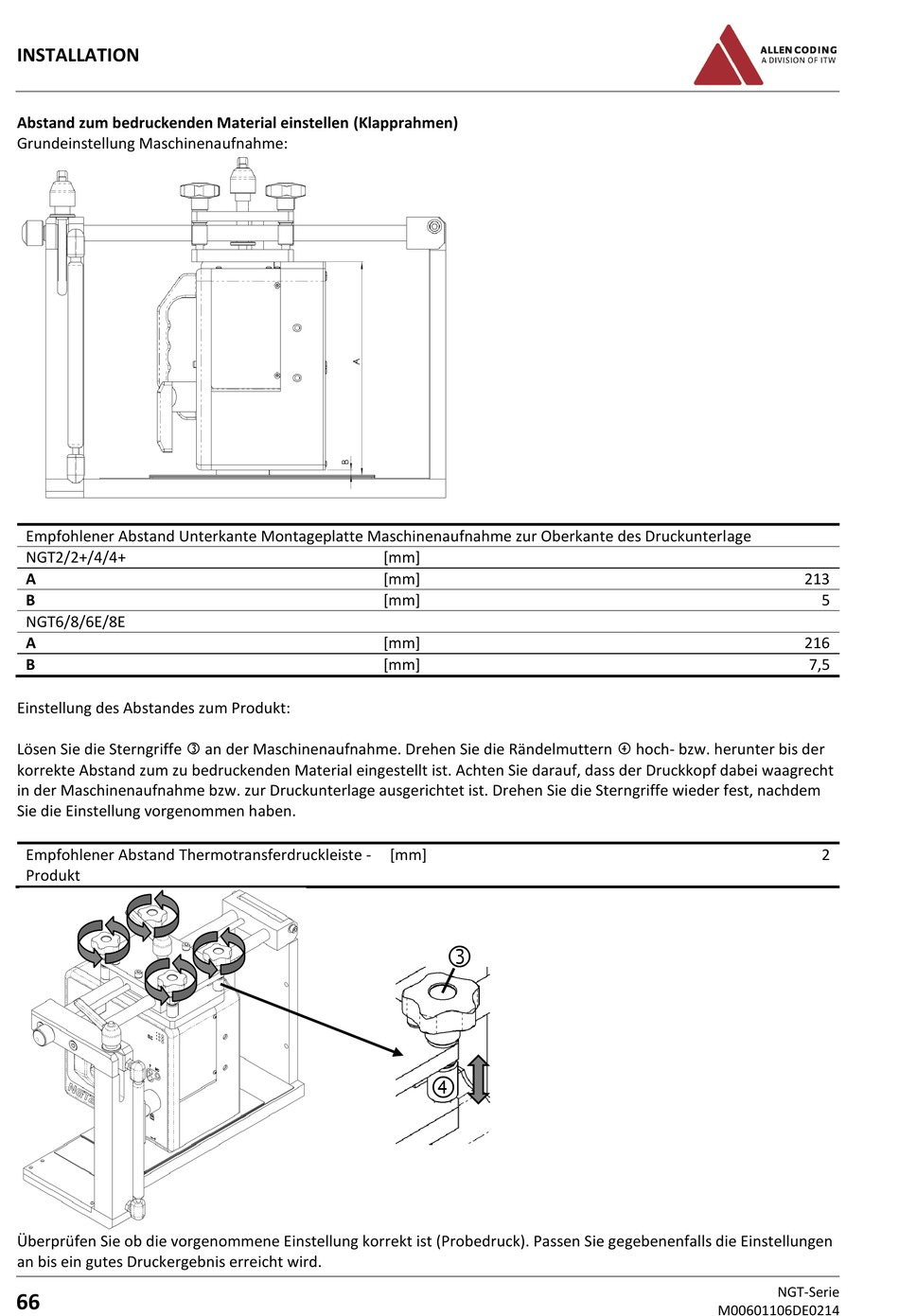

Abstand zum bedruckenden Material einstellen (Klapprahmen)
Grundeinstellung Maschinenaufnahme:
Empfohlener Abstand Unterkante Montageplatte Maschinenaufnahme zur Oberkante des Druckunterlage
NGT2/2+/4/4+
A
B
NGT6/8/6E/8E
A
B
Einstellung des Abstandes zum Produkt:
Lösen Sie die Sterngriffe  an der Maschinenaufnahme. Drehen Sie die Rändelmuttern  hoch- bzw. herunter bis der
korrekte Abstand zum zu bedruckenden Material eingestellt ist. Achten Sie darauf, dass der Druckkopf dabei waagrecht
in der Maschinenaufnahme bzw. zur Druckunterlage ausgerichtet ist. Drehen Sie die Sterngriffe wieder fest, nachdem
Sie die Einstellung vorgenommen haben.
Empfohlener Abstand Thermotransferdruckleiste -
Produkt
Überprüfen Sie ob die vorgenommene Einstellung korrekt ist (Probedruck). Passen Sie gegebenenfalls die Einstellungen
an bis ein gutes Druckergebnis erreicht wird.
66
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]


213
5
216
7,5
2
