Encoder (CM-Betrieb)

4.6.1

Mechanische Installation

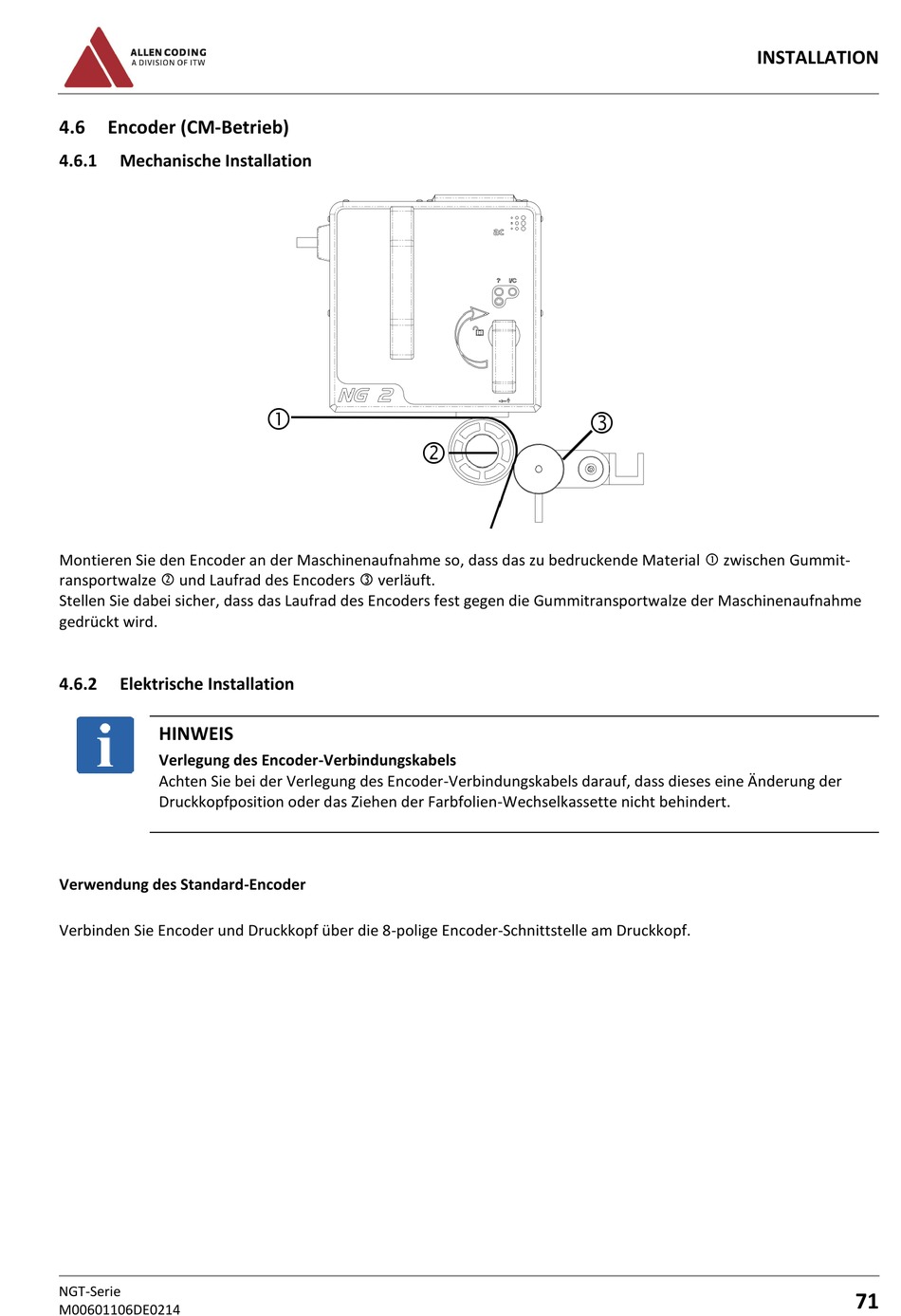

Montieren Sie den Encoder an der Maschinenaufnahme so, dass das zu bedruckende Material  zwischen Gummit-
ransportwalze  und Laufrad des Encoders  verläuft.
Stellen Sie dabei sicher, dass das Laufrad des Encoders fest gegen die Gummitransportwalze der Maschinenaufnahme
gedrückt wird.
4.6.2

Elektrische Installation

HINWEIS
Verlegung des Encoder-Verbindungskabels
Achten Sie bei der Verlegung des Encoder-Verbindungskabels darauf, dass dieses eine Änderung der
Druckkopfposition oder das Ziehen der Farbfolien-Wechselkassette nicht behindert.
Verwendung des Standard-Encoder
Verbinden Sie Encoder und Druckkopf über die 8-polige Encoder-Schnittstelle am Druckkopf.
