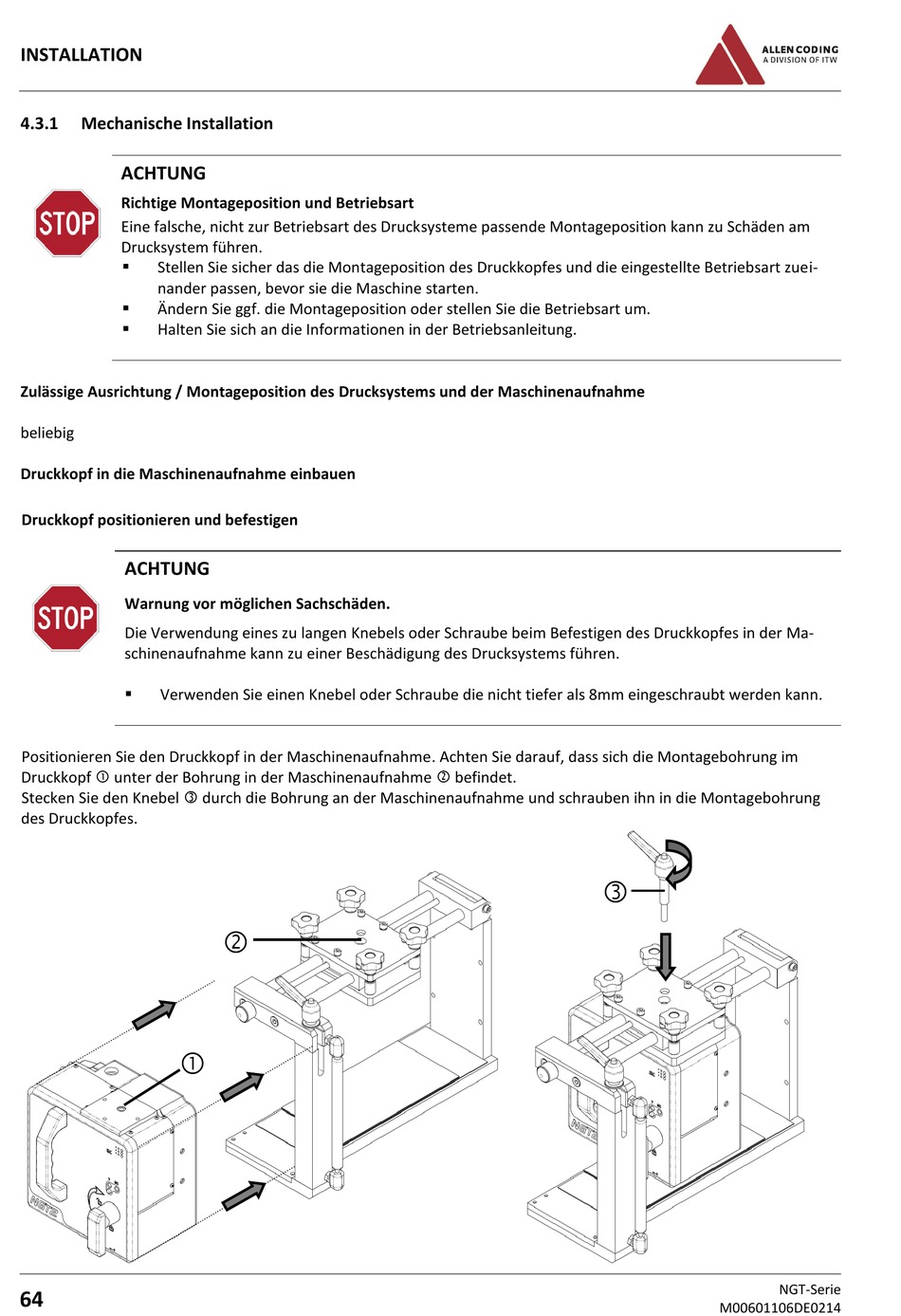

INSTALLATION
4.3.1
Mechanische Installation
ACHTUNG
Richtige Montageposition und Betriebsart
Eine falsche, nicht zur Betriebsart des Drucksysteme passende Montageposition kann zu Schäden am
Drucksystem führen.
Stellen Sie sicher das die Montageposition des Druckkopfes und die eingestellte Betriebsart zuei-
nander passen, bevor sie die Maschine starten.
Ändern Sie ggf. die Montageposition oder stellen Sie die Betriebsart um.
Halten Sie sich an die Informationen in der Betriebsanleitung.
Zulässige Ausrichtung / Montageposition des Drucksystems und der Maschinenaufnahme
beliebig
Druckkopf in die Maschinenaufnahme einbauen
Druckkopf positionieren und befestigen
ACHTUNG
Warnung vor möglichen Sachschäden.
Die Verwendung eines zu langen Knebels oder Schraube beim Befestigen des Druckkopfes in der Ma-
schinenaufnahme kann zu einer Beschädigung des Drucksystems führen.
Verwenden Sie einen Knebel oder Schraube die nicht tiefer als 8mm eingeschraubt werden kann.
Positionieren Sie den Druckkopf in der Maschinenaufnahme. Achten Sie darauf, dass sich die Montagebohrung im
Druckkopf unter der Bohrung in der Maschinenaufnahme befindet.
Stecken Sie den Knebel durch die Bohrung an der Maschinenaufnahme und schrauben ihn in die Montagebohrung
des Druckkopfes.
64
M00601106DE0214
