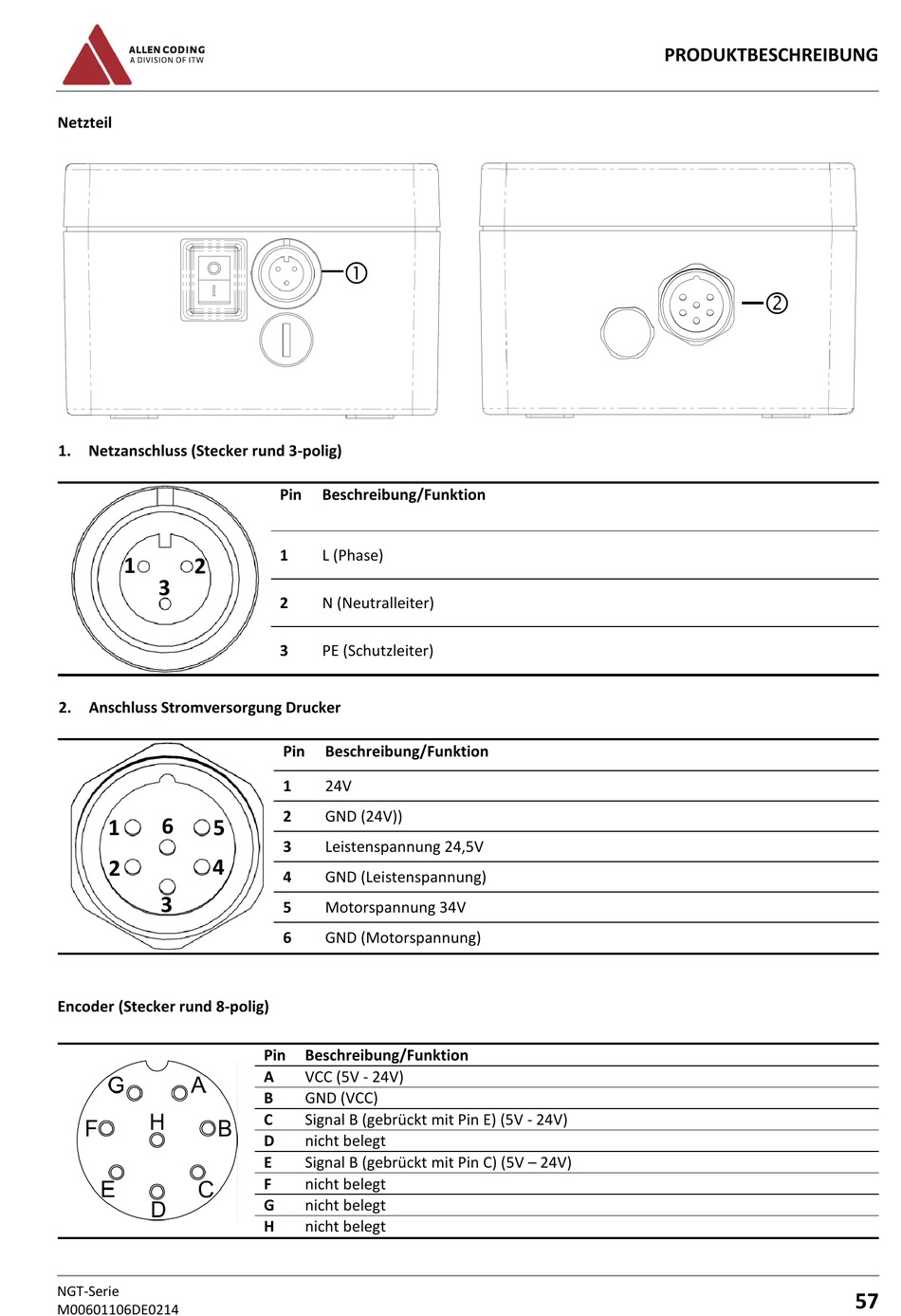

Netzteil
1. Netzanschluss (Stecker rund 3-polig)
1
2
3
2. Anschluss Stromversorgung Drucker
6
1
5
4
2
3
Encoder (Stecker rund 8-polig)
NGT-Serie
M00601106DE0214
Pin
Beschreibung/Funktion
1
L (Phase)
2
N (Neutralleiter)
3
PE (Schutzleiter)
Pin
Beschreibung/Funktion
1
24V
2
GND (24V))
3
Leistenspannung 24,5V
4
GND (Leistenspannung)
5
Motorspannung 34V
6
GND (Motorspannung)
Pin
Beschreibung/Funktion
A
VCC (5V - 24V)
B
GND (VCC)
C
Signal B (gebrückt mit Pin E) (5V - 24V)
D
nicht belegt
E
Signal B (gebrückt mit Pin C) (5V – 24V)
F
nicht belegt
G
nicht belegt
H
nicht belegt
PRODUKTBESCHREIBUNG
57
