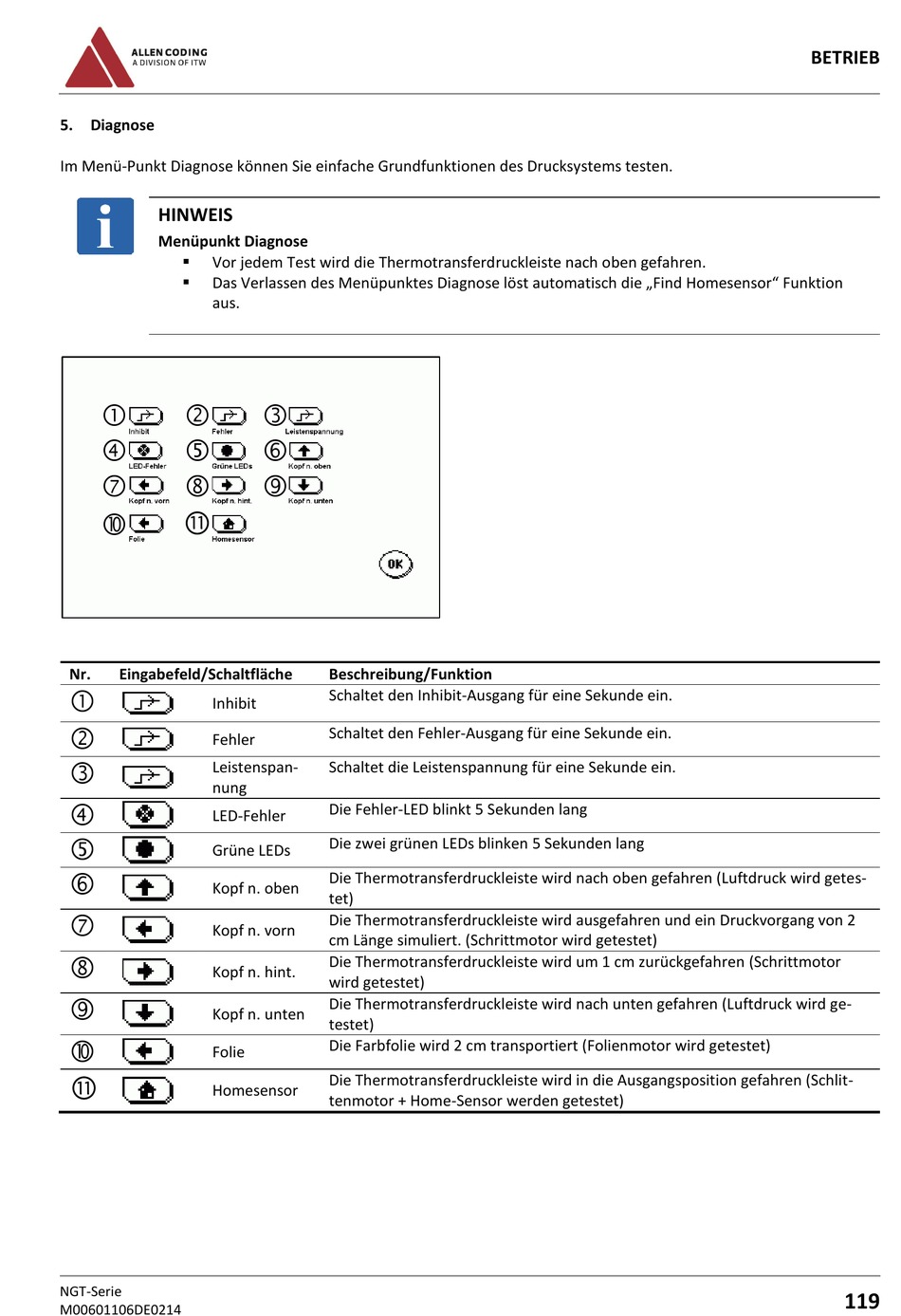

5. Diagnose
Im Menü-Punkt Diagnose können Sie einfache Grundfunktionen des Drucksystems testen.
HINWEIS
Menüpunkt Diagnose
Vor jedem Test wird die Thermotransferdruckleiste nach oben gefahren.
Das Verlassen des Menüpunktes Diagnose löst automatisch die „Find Homesensor" Funktion
aus.
11
Nr.
Eingabefeld/Schaltfläche
Inhibit
Fehler
Leistenspan-
nung
LED-Fehler
Grüne LEDs
Kopf n. oben
Kopf n. vorn
Kopf n. hint.
Kopf n. unten
Folie
11
Homesensor
NGT-Serie
M00601106DE0214
Beschreibung/Funktion
Schaltet den Inhibit-Ausgang für eine Sekunde ein.
Schaltet den Fehler-Ausgang für eine Sekunde ein.
Schaltet die Leistenspannung für eine Sekunde ein.
Die Fehler-LED blinkt 5 Sekunden lang
Die zwei grünen LEDs blinken 5 Sekunden lang
Die Thermotransferdruckleiste wird nach oben gefahren (Luftdruck wird getes-
tet)
Die Thermotransferdruckleiste wird ausgefahren und ein Druckvorgang von 2
cm Länge simuliert. (Schrittmotor wird getestet)
Die Thermotransferdruckleiste wird um 1 cm zurückgefahren (Schrittmotor
wird getestet)
Die Thermotransferdruckleiste wird nach unten gefahren (Luftdruck wird ge-
testet)
Die Farbfolie wird 2 cm transportiert (Folienmotor wird getestet)
Die Thermotransferdruckleiste wird in die Ausgangsposition gefahren (Schlit-
tenmotor + Home-Sensor werden getestet)
